MARTIN AUDIO LE100 Ηχείο stage monitor 12

Το LE100 είναι ένα εξαιρετικά συμπαγές, παθητικό μόνιτορ δύο δρόμων. Διαθέτει ένα ομοαξονικό μεγάφωνο τεχνολογίας Coaxial Differential Dispersion με γούφερ (LF) 12” (300mm) και έξοδο τουίτερ (HF) 1” (25mm) για την ομοιόμορφη κατανομή του ήχου στο επίπεδο ακρόασης. Το τμήμα του μεγαφώνου χαμηλών συχνοτήτων (LF) διαθέτει πηνίο φωνής 2.5” (65mm) και ένα αποδοτικό σύστημα μαγνήτη με δακτύλιο αποδιαμόρφωσης αλουμινίου για την ελαχιστοποίηση της παραμόρφωσης. Το ομοαξονικό μεγάφωνο υψηλών συχνοτήτων (HF) χρησιμοποιεί θόλο πολυιμιδίου 1.75” (44mm) και διαθέτει τάπα φάσης (phase-plug) χαμηλής συμπίεσης για τη μείωση της μη γραμμικότητας που σχετίζεται με τους υπερβολικά υψηλούς λόγους συμπίεσης.

Χαρακτηριστικά

• Συμπαγές μόνιτορ σκηνής δύο δρόμων
• Ομοαξονική απόδοση «σημειακής πηγής» (point-source)
• Τεχνολογία Differential Dispersion™ για σταθερή κάλυψη
• Καθορισμένο, σχεδόν ορθογώνιο επίπεδο κάλυψης στο ύψος του κεφαλιού
• Χαμηλού προφίλ περίβλημα από κόντρα πλακέ
• Ενσωματωμένη υποδοχή για βάση στήριξης (pole-mount) με αφαιρούμενο πώμα
• Υποδοχές ανάρτησης M8 (rigging inserts)
• Πολλαπλοί σύνδεσμοι για ευέλικτη τοποθέτηση

Εφαρμογές

• Μόνιτορ σκηνής (Stage monitor)
• Σύστημα fill / PA τοποθετημένο σε βάση στήριξης (Pole-mounted)

__________________________________________________________

TYPE

• Two-way passive, Coaxial Differential Dispersion stage monitor

FREQUENCY RESPONSE

• 78Hz-20kHz ± 3dB,

• -10dB @ 58Hz

DRIVERS

• LF: 12” (300mm)/2.5” (63.5mm) voice coil, long excursion, shared ferrite motor system with HF

• HF: 1” (25mm) exit/1.7” (44mm) voice coil, polyimide dome compression driver

RATED POWER

• 300W AES, 1200W peak

SENSITIVITY

• 97dB

MAXIMUM SPL

• 129dB peak

NOMINAL IMPEDANCE

• 8Ω

DISPERSION (-6dB)

• 110°-60° horizontal, 60° vertical

CROSSOVER

• 1.6kHz passive

ENCLOSURE

• Birch/poplar ply

FINISH

• Black textured paint

PROTECTIVE GRILLE

• Black perforated steel with scrim cloth backing

BAFFLE ANGLE

• 27˚

CONNECTORS

• 5 x NL4 type

PIN CONNECTIONS

• 1+/1-

FITTINGS

• 2 x pocket handles

• Protective rubber feet on base and sides

• 4 x M8 inserts

• Pole-mount socket

DIMENSIONS

• (W) 490mm x (H) 302mm x (D) 472mm

• (W) 19.3ins x (H) 11.9ins x (D) 18.6ins

DIMENSIONS INCL FEET

• (W) 496mm x (H) 305mm x (D) 472mm

• (W) 19.5ins x (H) 12.0ins x (D) 18.6ins

WEIGHT

• 18kg (39.7lbs)

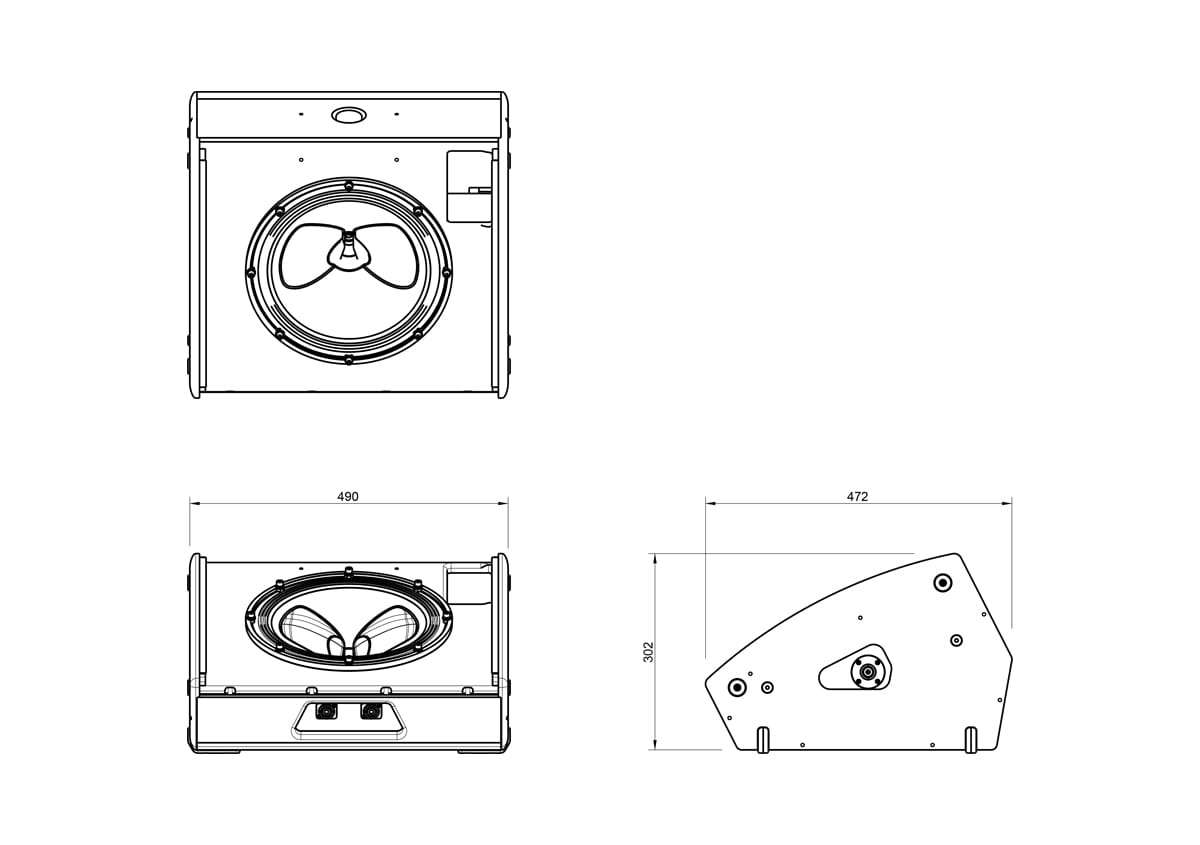

Technical Drawings for LE100

• DWG

• PDF

3D SketchUp Models for LE100

• SKP - BLACK
