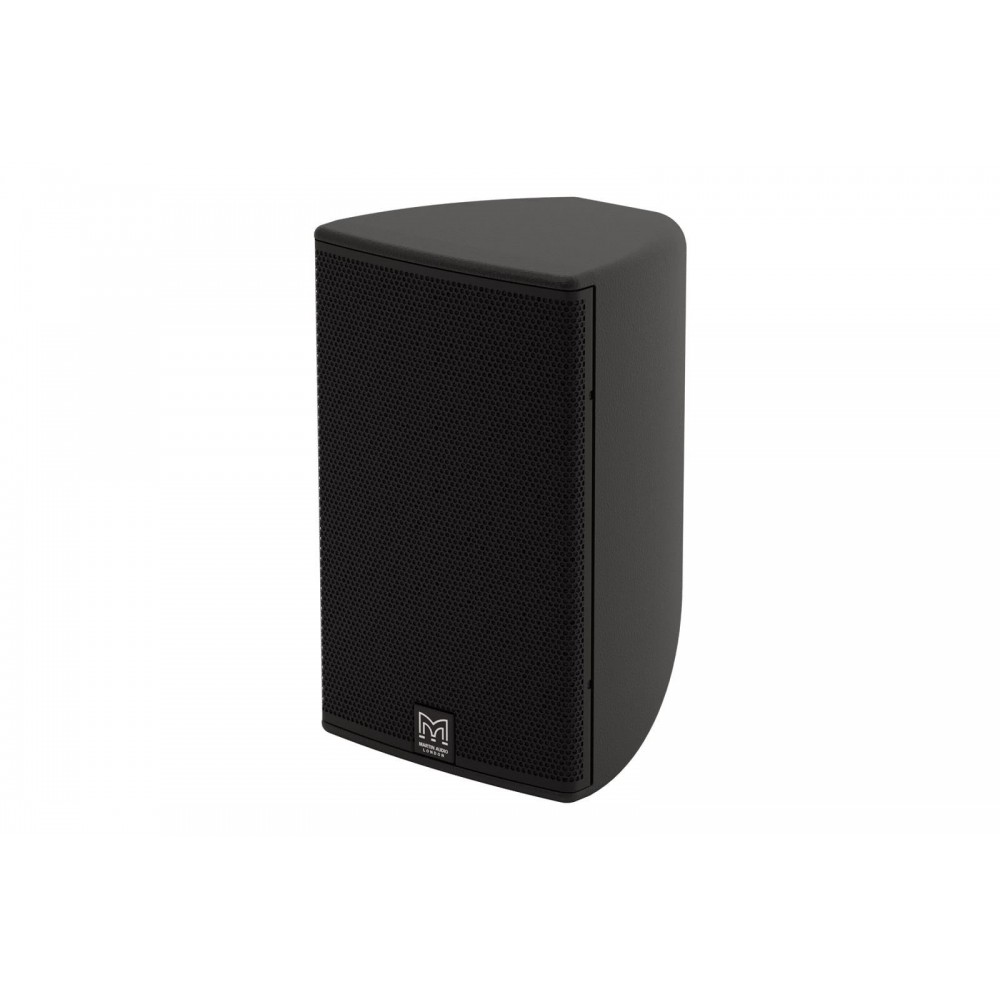

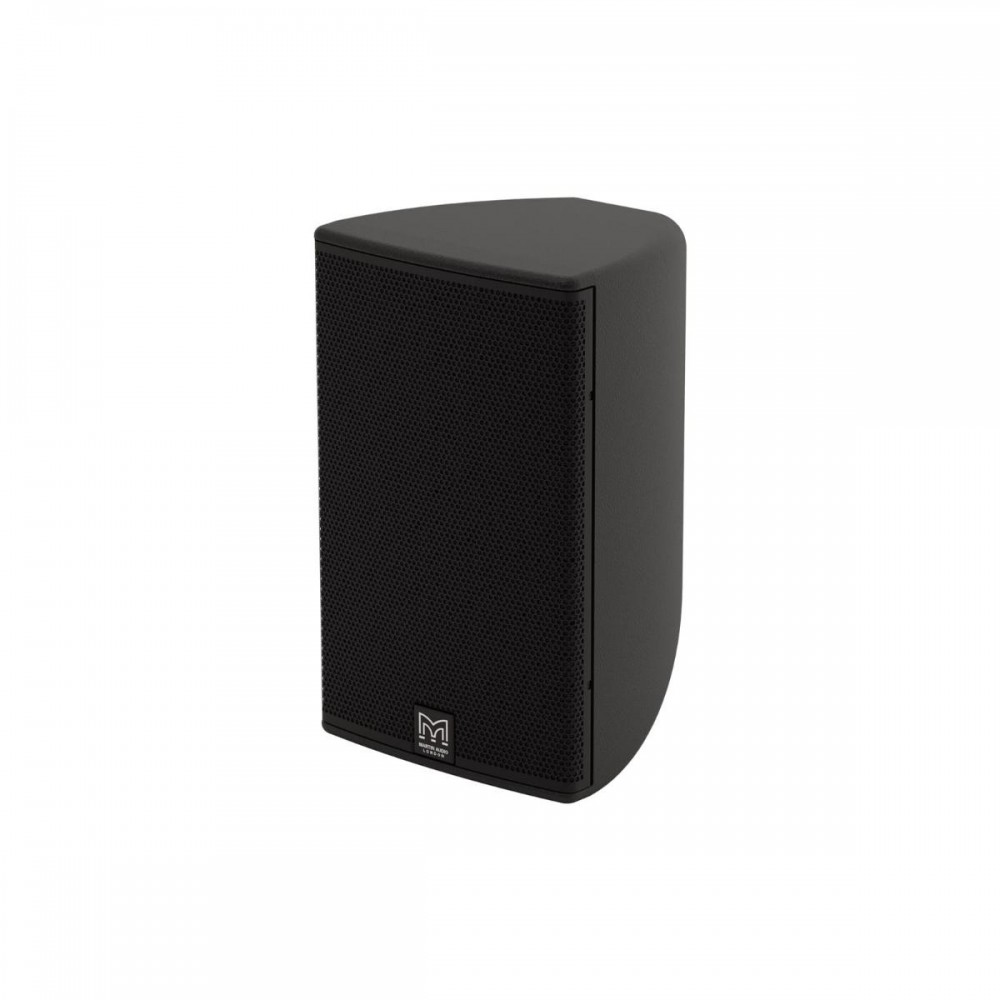

MARTIN AUDIO CDD8B-WR Ηχείο επίτοιχο 8

Το CDD8-WR είναι ένα ανθεκτικό στις καιρικές συνθήκες, εξαιρετικά συμπαγές παθητικό σύστημα ηχείου δύο δρόμων, κατάλληλο για εξωτερικές εφαρμογές όπου θα εκτίθεται σε μεταβαλλόμενες περιβαλλοντικές συνθήκες, αλλά προστατευμένο από την απευθείας έκθεση στα στοιχεία της φύσης. Διαθέτει ένα ενσωματωμένο ομοαξονικό μεγάφωνο διαφορικής διασποράς (Coaxial Differential Dispersion) με γούφερ 8” (200mm) και έξοδο τουίτερ 1” (25mm), το οποίο μπορεί εύκολα να περιστραφεί για οριζόντιο ή κατακόρυφο προσανατολισμό, ανάλογα με τις σχεδιαστικές απαιτήσεις του χώρου. Το μικρό του μέγεθος δεν προδίδει την υψηλή του ικανότητα απόδοσης ισχύος. Ως αυτόνομο ηχείο, έχει πλήθος εφαρμογών, ενώ μπορεί επίσης να ενσωματωθεί ως ηχείο συμπλήρωσης (infill) σε κατανεμημένα συστήματα που χρησιμοποιούν μεγαλύτερα μοντέλα CDD, όπως τα CDD12-WR και CDD15-WR.

Χαρακτηριστικά

• Υπερ-συμπαγές (Ultra-Compact) παθητικό σύστημα δύο δρόμων CDD™
• Τεχνολογία Coaxial Differential Dispersion™ (Ομοαξονική Διαφορική Διασπορά)
• Κομψό περίβλημα από σύνθετο υλικό UPM Formi
• Εξωτερική λειτουργία όταν προστατεύεται από την απευθείας έκθεση στα στοιχεία της φύσης
• Θερμοκρασία λειτουργίας -20°C έως +70°C
• Περιβαλλοντικά ελεγμένο ώστε να πληροί τις προδιαγραφές IP54
• Ομοαξονική μονάδα οδηγού με δυνατότητα περιστροφής από τον χρήστη
• Επιλογές κάθετης και οριζόντιας τοποθέτησης
• Πλέγμα χωρίς βίδες, ανθεκτικό στο νερό και στα σωματίδια
• Ονομαστική εμπέδηση 8Ω
• Διακριτικά, ανθεκτικά στις καιρικές συνθήκες εξαρτήματα στήριξης
• Βασικές επιλογές χρωμάτων: μαύρο ή λευκό

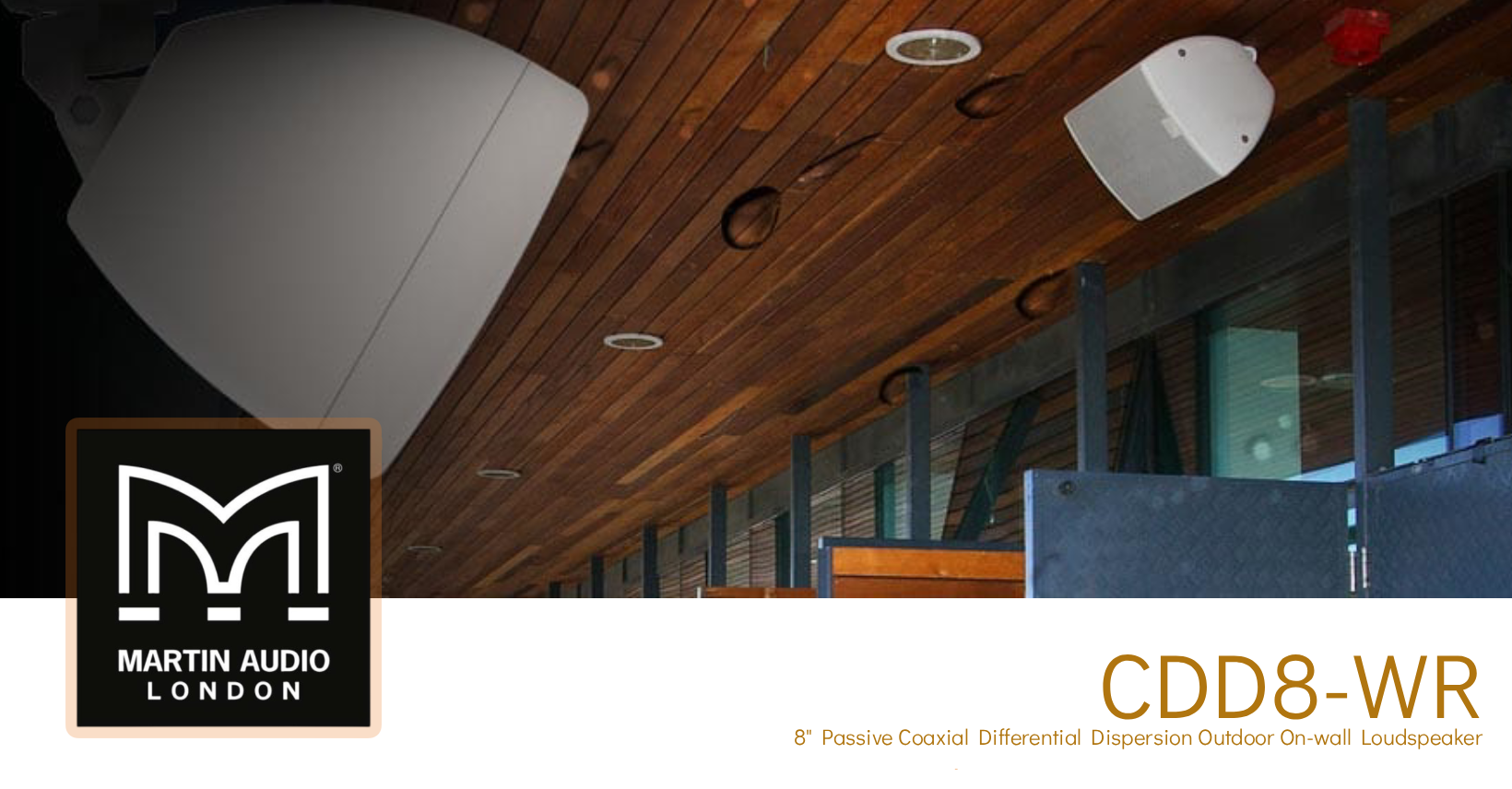

Εφαρμογές

• Εξωτερικοί χώροι εστιατορίων
• Μπαρ
• Χώροι ξενοδοχείων
• Συστήματα κοντινού πεδίου (nearfield) σε ανοιχτά στάδια
• Συγκοινωνιακοί Κόμβοι
• Αίθουσες αναμονής (Concourses) και Θεματικά Πάρκα

__________________________________________________________________________________________

TYPE

• Ultra-Compact, Coaxial Differential Dispersion passive two-way system

FREQUENCY RESPONSE

• 70Hz-20kHz ± 3dB
• -10dB @ 55Hz

DRIVER

• LF: 8” (200mm)/2” (50mm) voice coil, long excursion, shared ferrite motor system with HF
• HF: 1” (25mm) exit/1.4” (38mm) voice coil, polyimide dome compression driver

RATED POWER

• 200W AES, 800W peak

SENSITIVITY

• 94dB

MAXIMUM SPL

• 117dB continuous, 123dB peak

NOMINAL IMPEDANCE

• 8Ω

DISPERSION (-6dB)

• 110°-80° horizontal, 60° vertical (user-rotatable)

CROSSOVER

• 2.3kHz passive

ENCLOSURE

• 14 litre, composite material

FINISH

• Black or white as standard

PROTECTIVE GRILLE

• Zinc plated mild steel with powder coated finish and weatherised backing

ENVIRONMENTAL

• Rated at IP54

CONNECTORS

• Low profile 13A push-lock, weatherproof input panel cover with cable gland

PIN CONNECTIONS

• Left to right: Input+, Input -, Link -, Link +

FITTINGS

• 6 x M6 inserts for wall/ceiling brackets

DIMENSIONS

• (W) 256mm x (H) 410mm x (D) 252mm
• (W) 10.1ins x (H) 16.1ins x (D) 9.9ins

WEIGHT

• 9.8kg (21.6lbs)

Martin Audio CDD8-WR

• Το ηχείο θα είναι ένα παθητικό σύστημα δύο δρόμων, το οποίο χρησιμοποιεί τεχνολογία Coaxial Differential Dispersion (Ομοαξονική Διαφορική Διασπορά). Οι μετατροπείς του (μεγάφωνα) θα αποτελούνται από ένα γούφερ χαμηλών συχνοτήτων 8” με φόρτιση reflex και κώνο ανθεκτικό στο νερό, καθώς και από ένα ομοαξονικά τοποθετημένο πρόγραμμα οδήγησης συμπίεσης (compression driver) υψηλών συχνοτήτων με έξοδο 1”. Το μεγάφωνο υψηλών συχνοτήτων (HF) θα τροφοδοτείται από έναν σταθερό κυματοδηγό, ο οποίος ενσωματώνεται με κινούμενους κυματοδηγούς που έχουν προστεθεί στον κώνο του μεγαφώνου χαμηλών συχνοτήτων (LF), καθορίζοντας έτσι τη γεωμετρία της κόρνας HF.
• Η ομοαξονική μονάδα οδήγησης θα μπορεί να περιστραφεί από τον χρήστη, ώστε να επιτρέπει την κατακόρυφη ή οριζόντια λειτουργία, ανάλογα με τις απαιτήσεις της εφαρμογής. Η οριζόντια διασπορά θα κυμαίνεται από 110° έως 80° και η κατακόρυφη διασπορά θα είναι 60°. Η απόκριση συχνότητας στον άξονα θα είναι 70Hz-20kHz +/- 3dB και το ηχείο θα παράγει μέγιστη στάθμη ακουστικής πίεσης (SPL) 123dB peak, υπολογισμένη σε απόσταση 1 μέτρου. Η διαχείριση ισχύος θα είναι 200W AES, 800W peak. Η ονομαστική εμπέδηση θα είναι 8 ohms.
• Ο σύνδεσμος εισόδου θα είναι τύπου push-lock χαμηλού προφίλ 13A, με αδιάβροχο κάλυμμα που ενσωματώνει στυπιοθλίπτη καλωδίου (cable gland). Οι περιοχές χαμηλών και υψηλών συχνοτήτων θα διαχωρίζονται μέσω ενός εσωτερικού παθητικού δικτύου crossover στα 2.3kHz. Για βέλτιστη απόδοση, το ηχείο θα πρέπει να λειτουργεί σε συνδυασμό με έναν εξειδικευμένο ηλεκτρονικό ελεγκτή (controller).Το περίβλημα θα είναι κατασκευασμένο από άκαμπτο σύνθετο υλικό και θα διαθέτει υποδοχές με σπειρώματα και βίδες από ανοξείδωτο χάλυβα για τοποθέτηση σε τοίχο και οροφή. Τα μεγάφωνα θα προστατεύονται από ένα χαλύβδινο πλέγμα με ηλεκτροστατική βαφή πούδρας και επιψευδαργύρωση, το οποίο θα διαθέτει επένδυση Declon® και ένα δεύτερο πλέγμα με υδρόφοβο πλέγμα (hydrophobic mesh). Το ηχείο θα πληροί την περιβαλλοντική πιστοποίηση κλάσης IP54.
• Οι διαστάσεις (Π x Υ x Β) θα είναι 256mm x 410mm x 252mm (10.1in x 16.1in x 9.9in).
• Το βάρος θα είναι 9.8kg (21.6lbs).
• Το ηχείο θα είναι το Martin Audio CDD8-WR.

___________________________________________________________________

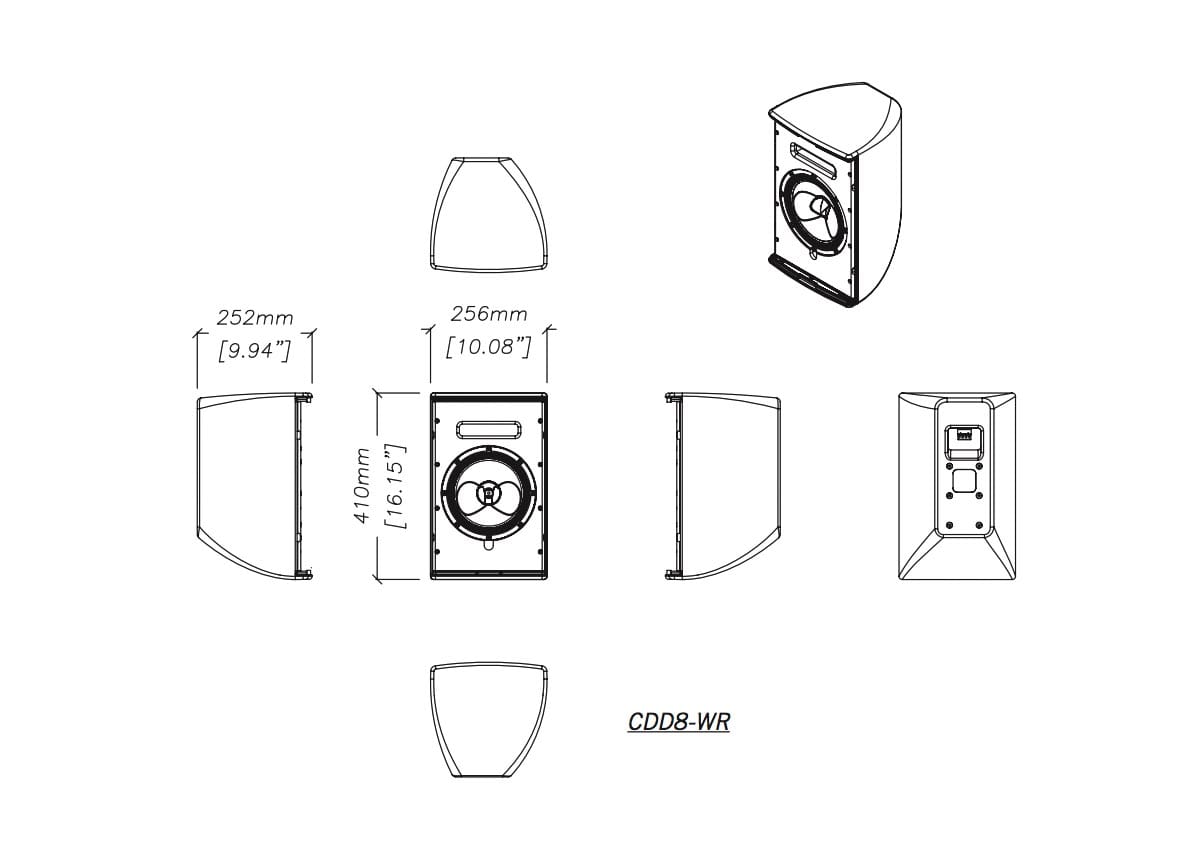

Technical Drawings for CDD8-WR

• DWC
• PDF

Revit File for CDD Series loudspeakers

• REVIT FILE
• REVIT NOTES

___________________________________________________________________________________________

USER GUIDE
BROCHURE
DATASHEET
SETTINGS [V2.2]
MEASUREMENT DATA

__________________________________________________________________________________________
