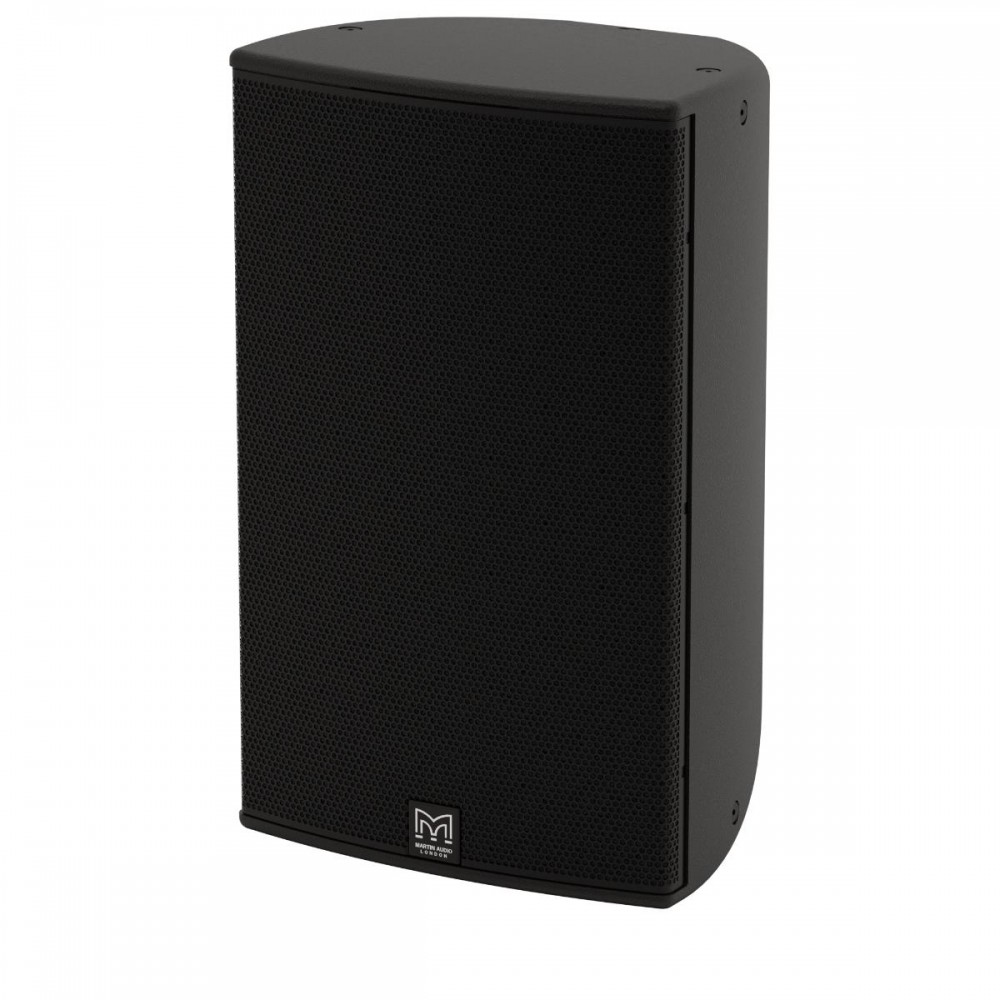

MARTIN AUDIO CDD15B-WR Ηχείο επίτοιχο 15

Το CDD15-WR είναι ένα πολύ υψηλής ισχύος, ανθεκτικό στις καιρικές συνθήκες (weatherised), παθητικό σύστημα δύο δρόμων. Είναι σχεδιασμένο για εξωτερικές εγκαταστάσεις που απαιτούν την απόλυτη ακουστική απόδοση από μια ενιαία καμπίνα. Είναι κατάλληλο για εφαρμογές όπου το ηχείο θα εκτίθεται σε μεταβαλλόμενες περιβαλλοντικές συνθήκες, αλλά προστατευμένο από την απευθείας έκθεση στα στοιχεία της φύσης.

Χαρακτηριστικά

• Compact, παθητικό σύστημα δύο δρόμων CDD™
• Τεχνολογία Coaxial Differential Dispersion™ (Ομοαξονική Διαφορική Διασπορά)
• Κομψή καμπίνα από σύνθετο υλικό UPM Formi
• Λειτουργία σε εξωτερικούς χώρους όταν προστατεύεται από την απευθείας έκθεση στα στοιχεία της φύσης
• Θερμοκρασία λειτουργίας -20°C έως +70°C
• Περιβαλλοντικά ελεγμένο ώστε να πληροί την πιστοποίηση IP54
• Ομοαξονική μονάδα οδήγησης με δυνατότητα περιστροφής από τον χρήστη
• Επιλογές κατακόρυφης και οριζόντιας τοποθέτησης
• Σήτα προστασίας χωρίς βίδες, ανθεκτική στο νερό και στα μικροσωματίδια
• Ονομαστική εμπέδηση 8Ω
• Ενσωματωμένες υποδοχές για ανάρτηση με κρίκους (eyebolts)
• Στάνταρ επιλογές χρώματος σε μαύρο ή λευκό

Εφαρμογές

• Εξωτερικοί χώροι εστιατορίων
• Μπαρ
• Χώροι ξενοδοχείων
• Συστήματα κοντινού πεδίου (nearfield) σε εξωτερικά στάδια
• Κόμβοι μεταφορών (σταθμοί/αεροδρόμια)
• Χώροι υποδοχής / κοινόχρηστοι χώροι (concourses) και θεματικά πάρκα

________________________________________________________________________________________

TYPE

• High-output, Coaxial Differential Dispersion passive two-way system

FREQUENCY RESPONSE

• 55Hz-18kHz ± 3dB
• -10dB @ 45Hz

DRIVER

• LF: 15” (380mm)/3” (75mm) voice coil, long excursion, shared ferrite motor system with HF
• HF: 1.4” (36mm) exit/3” (75mm) voice coil, titanium dome compression driver

RATED POWER

• 400W AES, 1600W peak

SENSITIVITY

• 100dB

MAXIMUM SPL

• 126dB continuous, 132dB peak

NOMINAL IMPEDANCE

• 8Ω

DISPERSION (-6dB)

• 100˚-60˚ horizontal, 60˚ vertical (user-rotatable)

CROSSOVER

• 1.6kHz passive

ENCLOSURE

• 68 litre, composite material

FINISH

• Black or white as standard

PROTECTIVE GRILLE

• Zinc plated mild steel with powder coated finish and weatherised backing

ENVIRONMENTAL

• Rated at IP54

CONNECTORS

• Low profile 20A push-lock, weatherproof input panel cover with cable gland

PIN CONNECTIONS

• Left to right: Input+, Input -, Link -, Link+

FITTINGS

• 10 x M8 fly points

DIMENSIONS

• (W) 429mm x (H) 691mm x (D) 413mm
• (W) 16.9ins x (H) 27.2ins x (D) 16.3ins

WEIGHT

• 28.3kg (62.4lbs)

_______________________________________________________________________________________________________________

TYPE

• High-output, Coaxial Differential Dispersion passive two-way system

FREQUENCY RESPONSE

• 55Hz-18kHz ± 3dB
• -10dB @ 45Hz

DRIVER

• LF: 15” (380mm)/3” (75mm) voice coil, long excursion, shared ferrite motor system with HF
• HF: 1.4” (36mm) exit/3” (75mm) voice coil, titanium dome compression driver

RATED POWER

• 400W AES, 1600W peak

SENSITIVITY

• 100dB

MAXIMUM SPL

• 126dB continuous, 132dB peak

NOMINAL IMPEDANCE

• 8Ω

DISPERSION (-6dB)

• 100˚-60˚ horizontal, 60˚ vertical (user-rotatable)

CROSSOVER

• 1.6kHz passive

ENCLOSURE

• 68 litre, composite material

FINISH

• Black or white as standard

PROTECTIVE GRILLE

• Zinc plated mild steel with powder coated finish and weatherised backing

ENVIRONMENTAL

• Rated at IP54

CONNECTORS

• Low profile 20A push-lock, weatherproof input panel cover with cable gland

PIN CONNECTIONS

• Left to right: Input+, Input -, Link -, Link+

FITTINGS

• 10 x M8 fly points

DIMENSIONS

• (W) 429mm x (H) 691mm x (D) 413mm
• (W) 16.9ins x (H) 27.2ins x (D) 16.3ins

WEIGHT

• 28.3kg (62.4lbs)

Martin Audio CDD15-WR

• Το ηχείο πρέπει να είναι ένα παθητικό σύστημα δύο δρόμων, το οποίο χρησιμοποιεί την τεχνολογία Coaxial Differential Dispersion (Ομοαξονική Διαφορική Διασπορά). Τα μεγάφωνά του πρέπει να αποτελούνται από έναν οδηγό χαμηλών συχνοτήτων 15” με φόρτιση reflex (reflex-loaded) και αδιάβροχο κώνο (water-resistant cone), καθώς και έναν ομοαξονικά τοποθετημένο οδηγό συμπίεσης υψηλών συχνοτήτων με έξοδο 1.4”. Ο οδηγός υψηλών συχνοτήτων πρέπει να φορτίζεται από έναν στατικό κυματοδηγό, ο οποίος ενσωματώνεται με κινητούς κυματοδηγούς προσαρμοσμένους στον κώνο του οδηγού χαμηλών συχνοτήτων, καθορίζοντας έτσι τη γεωμετρία της χοάνης των υψηλών συχνοτήτων (HF horn).
• Ο ομοαξονικός οδηγός πρέπει να μπορεί να περιστραφεί από τον χρήστη, ώστε να επιτρέπει την κατακόρυφη ή οριζόντια λειτουργία, ανάλογα με τις απαιτήσεις της εφαρμογής. Η οριζόντια διασπορά πρέπει να μεταβάλλεται από 100° έως 60° και η κατακόρυφη διασπορά πρέπει να είναι 60°. Η απόκριση συχνότητας στον άξονα (on-axis) πρέπει να είναι 55Hz-18kHz +/- 3dB και το ηχείο πρέπει να παράγει μέγιστη στάθμη ακουστικής πίεσης (SPL) 132dB peak, υπολογισμένη στο 1 μέτρο. Η διαχείριση ισχύος πρέπει να είναι 400W AES, 1600W peak. Η ονομαστική εμπέδηση πρέπει να είναι 8 ohms.
• Ο σύνδεσμος εισόδου πρέπει να είναι τύπου push-lock χαμηλού προφίλ, προδιαγραφών 20A, με αδιάβροχο κάλυμμα που ενσωματώνει στυπιοθλίπτη καλωδίου (cable gland). Τα τμήματα χαμηλών και υψηλών συχνοτήτων πρέπει να διαχωρίζονται μέσω ενός εσωτερικού παθητικού crossover στα 1.6kHz. Για βέλτιστη απόδοση, το ηχείο πρέπει να λειτουργεί σε συνδυασμό με έναν εξειδικευμένο ηλεκτρονικό ελεγκτή (controller).
• Η καμπίνα πρέπει να είναι κατασκευασμένη από ξύλο σημύδας (birch plywood) και να διαθέτει σπειροειδείς υποδοχές με ανοξείδωτες βίδες για επιτοίχια τοποθέτηση ή ανάρτηση σε οροφή. Τα μεγάφωνα πρέπει να προστατεύονται από μια επιψευδαργυρωμένη ατσάλινη σήτα με ηλεκτροστατική βαφή πούδρας, η οποία διαθέτει εσωτερική επένδυση Declon®, καθώς και από μια δεύτερη σήτα με υδρόφοβο πλέγμα (hydrophobic mesh). Το ηχείο πρέπει να πληροί την περιβαλλοντική πιστοποίηση IP54.
• Οι διαστάσεις (Π x Υ x Β) πρέπει να είναι 432mm x 685mm x 413mm (17.01ins x 26.97ins x 16.26ins).
• Το βάρος πρέπει να είναι 26kg (57.32lbs)*.
• Το ηχείο πρέπει να είναι το Martin Audio CDD15-WR.

__________________________________________________________________________________________________________

Technical Drawings for CDD15-WR
