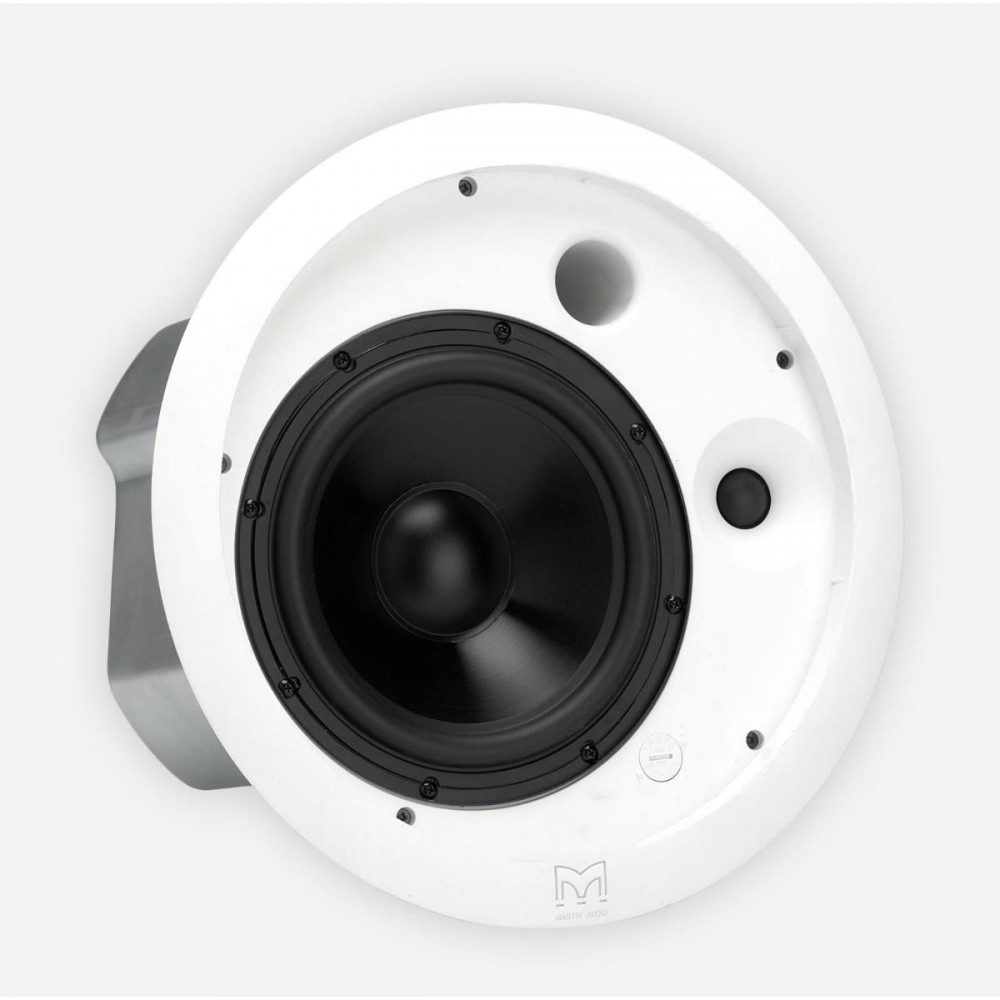

MARTIN AUDIO C8.1T Ηχείο ψευδοροφής

__________________________________________________

TYPE

• Ceiling mounted, two-way vented enclosure

FREQUENCY RESPONSE

• 80Hz-18kHz ± 3dB
• -10dB @ 50Hz

DRIVER

• 8" (200mm) UL94V-0 PP bass driver
• 1" (25mm) dome tweeter

RATED POWER

• 125W AES, 500W peak

SENSITIVITY

• 91dB

MAXIMUM SPL

• 110dB continuous, 116dB peak

NOMINAL IMPEDANCE

• 16Ω

DISPERSION (-6dB)

• 90° conical up to 7kHz

CROSSOVER

• 3kHz passive

ENCLOSURE

• Steel backcan

FINISH

• Bezel & grille – white UV resistant (Overpaintable)
• Backcan – zinc plated

PROTECTIVE GRILLE

• Perforated steel

CONNECTORS

• Rising clamp plug and socket

ACCESSORIES (included)

• 60W 70/100V line transformer
• Tile rails
• C bracket
• Paint mask
• Cut-out template

VOLTAGE TAPS

• 100V – 60W, 30W, 15W
• 70V – 60W, 30W, 15W, 7.5W

DIMENSIONS

• (OD) 354mm x (D) 258mm
• (OD) 13.9ins x (D) 10.2ins

CUT-OUT DIAMETER

• 308mm (12.14 ins)

WEIGHT

• 6.7kg (14.8lbs)

MARTIN AUDIO C8.1T

• Το ηχείο πρέπει να είναι ένα σύστημα οροφής δύο δρόμων, αποτελούμενο από έναν μορφοτροπέα χαμηλών συχνοτήτων 8” και έναν μορφοτροπέα υψηλών συχνοτήτων θόλου 1”, τοποθετημένα σε περίβλημα με θύρα (ported enclosure). Το περίβλημα πρέπει να περιλαμβάνει ένα πίσω κάλυμμα από πρεσαριστό χάλυβα (backcan) με χυτή στεφάνη (baffle) με πιστοποίηση πυραντοχής UL94V-0. Οι μορφοτροπείς πρέπει να προστατεύονται από μια αφαιρούμενη, διάτρητη χαλύβδινη γρίλια.
• Η σύνδεση εισόδου πρέπει να γίνεται μέσω ενός βύσματος και υποδοχής τεσσάρων ακίδων με ανερχόμενο σφιγκτήρα (rising-clamp), με δυνατότητα παράλληλης σύνδεσης (loop-through) για την προ-καλωδίωση με καλώδιο έως 2.5mm² πριν από την εγκατάσταση. Ο σύνδεσμος πρέπει να προστατεύεται από τη φωτιά με ένα χαλύβδινο κάλυμμα που διαθέτει σφιγκτήρα εισόδου καλωδίου. Ένας δακτύλιος ανάρτησης στο πίσω κάλυμμα πρέπει να επιτρέπει την απευθείας στερέωση στη δομή του κτιρίου ως δευτερεύουσα υποστήριξη.
• Το ηχείο πρέπει να περιλαμβάνει έναν χαλύβδινο δακτύλιο στήριξης και ράγες στήριξης για πλάκες ψευδοροφής (tile rails).
• Η διασπορά πρέπει να είναι 90° κωνική έως τα 7kHz. Η απόκριση συχνότητας στον άξονα πρέπει να είναι 80Hz-18kHz +/- 3dB και το ηχείο πρέπει να παράγει μέγιστη στάθμη ηχητικής πίεσης (SPL) 116dB peak, υπολογισμένη στο 1 μέτρο. Η διαχείριση ισχύος πρέπει να είναι 125W AES, 500W peak.
• Το ηχείο πρέπει να είναι εξοπλισμένο με μετασχηματιστή για λειτουργία γραμμής 70V ή 100V, με τις λήψεις (taps) να επιλέγονται από έναν περιστροφικό διακόπτη στην μπροστινή στεφάνη. Ο διακόπτης πρέπει επίσης να παρέχει τη δυνατότητα λειτουργίας του ηχείου σε χαμηλή σύνθετη αντίσταση 16 ohm.
• Οι διαστάσεις (Εξωτερική Διάμετρος x Βάθος) πρέπει να είναι 354mm x 258mm (13.9ins x 10.2ins). Το βάρος πρέπει να είναι 6.7kg (14.8lbs).

_____________________________________________________________________________________________________________________________________

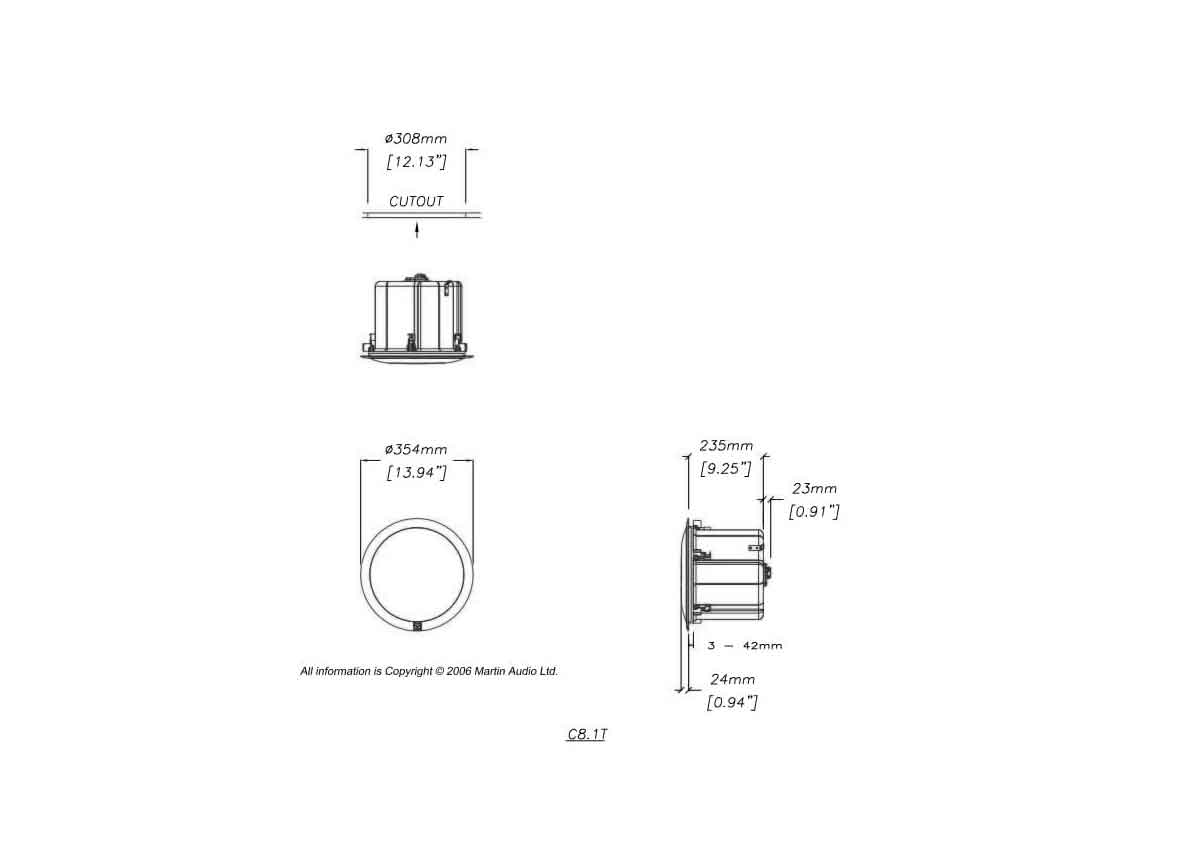

Technical Drawings for C8.1T
