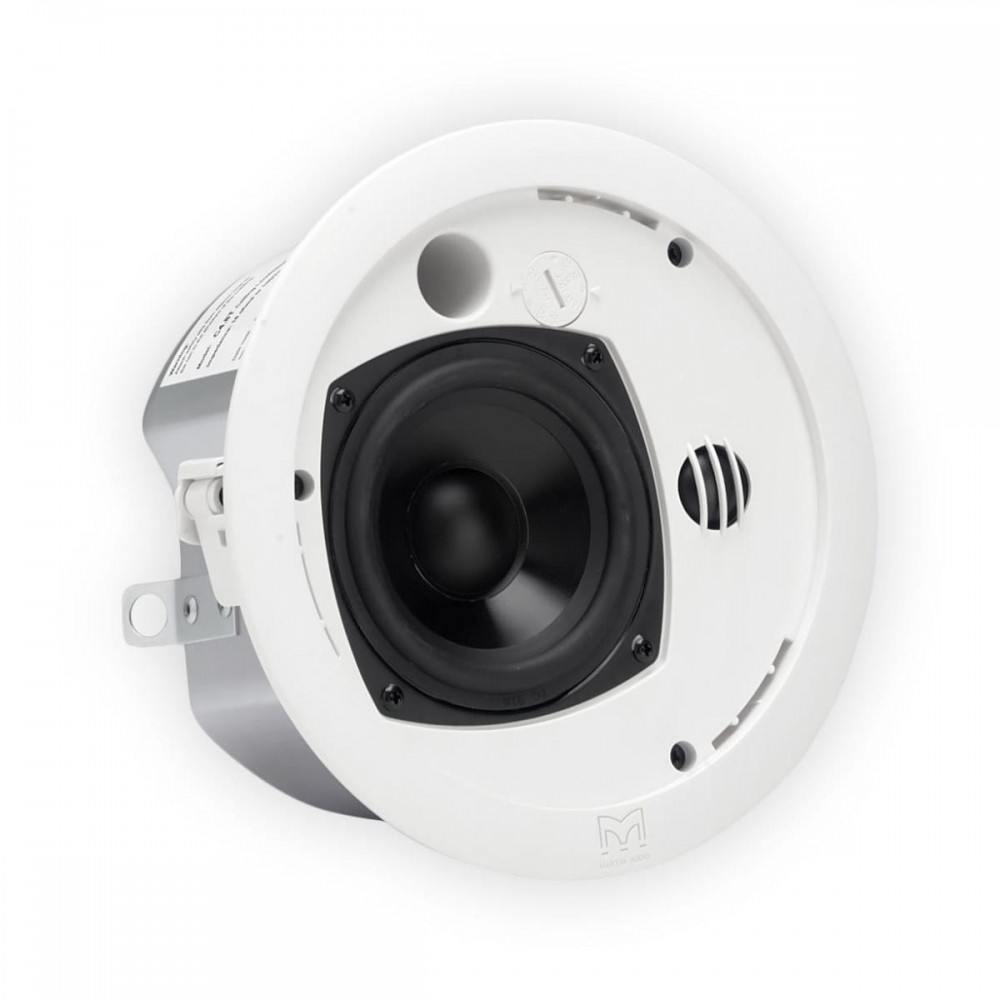

MARTIN AUDIO C4.8T Ηχείο ψευδοροφής

Χαρακτηριστικά

• Ψηλής απόδοσης ηχείο οροφής δύο δρόμων, χωνευτής τοποθέτησης
• Πρόγραμμα οδήγησης χαμηλών συχνοτήτων (bass driver) 4" (100mm) με κώνο πολυπροπυλενίου ενισχυμένο με ανθρακονήματα και πιστοποίηση πυραντοχής UL94V-0
• Εξαιρετικά ευρεία διασπορά – 180° έως τα 10kHz
• Λειτουργία υψηλής και χαμηλής σύνθετης αντίστασης – περιλαμβάνεται μετασχηματιστής
• Πυράντοχο φις και πρίζα με αναδυόμενο σφιγκτήρα (rising clamp) για εύκολη προ-καλωδίωση
• Συνεχής μέγιστη στάθμη ηχητικής πίεσης (SPL) 100dB στο 1 μέτρο
• Πίσω κάλυμμα (backcan) από χάλυβα
• Περιλαμβάνονται ράγες στήριξης ψευδοροφής (tile rails) και βραχίονας σχήματος C (C bracket)
• Συμβατό με τα πρότυπα UL2043 και UL1480

Εφαρμογές

• Σταθερές εγκαταστάσεις σε οροφές και τοίχους
• Χώροι με χαμηλά ταβάνια

__________________________________________________________________________________________________

TYPE

• Ceiling mounted, two-way vented enclosure

FREQUENCY RESPONSE (5)

• 100Hz-20kHz ± 3dB
• -10dB @ 80Hz

DRIVER

• 4" (100mm) UL94V-0 PP bass driver
• 0.8" (19mm) dome tweeter

RATED POWER (2)

• 40W AES, 160W peak

SENSITIVITY (8)

• 86dB

MAXIMUM SPL (9)

• 100dB continuous, 106dB peak

NOMINAL IMPEDANCE

• 16Ω

DISPERSION (-6dB)

• 180° conical up to 10kHz

CROSSOVER

• 5kHz passive

ENCLOSURE

• Steel backcan

FINISH

• Bezel & grille – white UV resistant (Overpaintable)
• Backcan – zinc plated

PROTECTIVE GRILLE

• Perforated steel

CONNECTORS

• Rising clamp plug and socket

ACCESSORIES (included)

• 25W 70/100V line transformer
• Tile rails
• C bracket
• Paint mask
• Cut-out template

VOLTAGE TAPS

• 100V – 25W, 12.5W, 6W
• 70V – 25W, 12.5W, 6W, 3W

DIMENSIONS

• (OD) 205mm x (D) 131mm
• (OD) 8.1ins x (D) 5.1ins

CUT-OUT DIAMETER

• 178mm (7.01 ins)

WEIGHT

• 2.6kg (5.7lbs)

Martin
Audio C4.8T

• Το ηχείο θα
  είναι ένα σύστημα οροφής δύο δρόμων, ευρείας διασποράς, αποτελούμενο από έναν
  μετατροπέα (μεγάφωνο) χαμηλών συχνοτήτων 4” και έναν μετατροπέα υψηλών
  συχνοτήτων θόλου 0.8”, τοποθετημένα σε περίβλημα με ανάκλαση μπάσων (ported).
  Το περίβλημα θα αποτελείται από ένα πίσω κάλυμμα (backcan) από πρεσαριστό
  χάλυβα με χυτή μπάφλα (baffle) με πιστοποίηση πυραντοχής UL94V-0. Οι
  μετατροπείς θα προστατεύονται από μια αφαιρούμενη, διάτρητη χαλύβδινη
  γρίλια.
• Η σύνδεση
  εισόδου θα πραγματοποιείται μέσω ενός βύσματος και υποδοχής τεσσάρων ακίδων με
  ανερχόμενο σφιγκτήρα (rising-clamp), με δυνατότητα παράλληλης σύνδεσης
  (loop-through) για την προ-καλωδίωση με καλώδιο έως 2.5mm² πριν από την
  εγκατάσταση. Ο σύνδεσμος θα προστατεύεται από τη φωτιά με ένα χαλύβδινο κάλυμμα
  που διαθέτει σφιγκτήρα εισόδου καλωδίου. Μια γλωττίδα στερέωσης στο πίσω
  κάλυμμα θα επιτρέπει την απευθείας σύνδεση στη δομή του κτιρίου ως δευτερεύουσα
  υποστήριξη ασφαλείας.
• Το ηχείο θα
  περιλαμβάνει έναν χαλύβδινο δακτύλιο στήριξης και ράγες οροφής (tile
  rails).
• Η διασπορά
  θα είναι 180° κωνική έως τα 10kHz. Η απόκριση συχνότητας στον άξονα θα είναι
  100Hz-20kHz +/- 3dB και το ηχείο θα παράγει μέγιστη στάθμη ηχητικής πίεσης
  (SPL) 106dB peak, υπολογισμένη στο 1 μέτρο. Η διαχείριση ισχύος θα είναι 40W
  AES, 160W peak.
• Το ηχείο θα
  είναι εξοπλισμένο με μετασχηματιστή για λειτουργία γραμμής 70V ή 100V, με τις
  λήψεις (taps) να επιλέγονται από έναν περιστροφικό διακόπτη στην μπροστινή
  μπάφλα. Ο διακόπτης θα παρέχει επίσης τη δυνατότητα λειτουργίας του ηχείου σε
  χαμηλή εμπέδηση 16 ohm.

• Οι
  διαστάσεις (Εξωτερική Διάμετρος x Βάθος) θα είναι 205mm x 131mm (8.1 ίντσες x
  5.1 ίντσες). Το βάρος θα είναι 2.6kg (5.7 λίβρες).

________________________________________________________________________________________________________________________

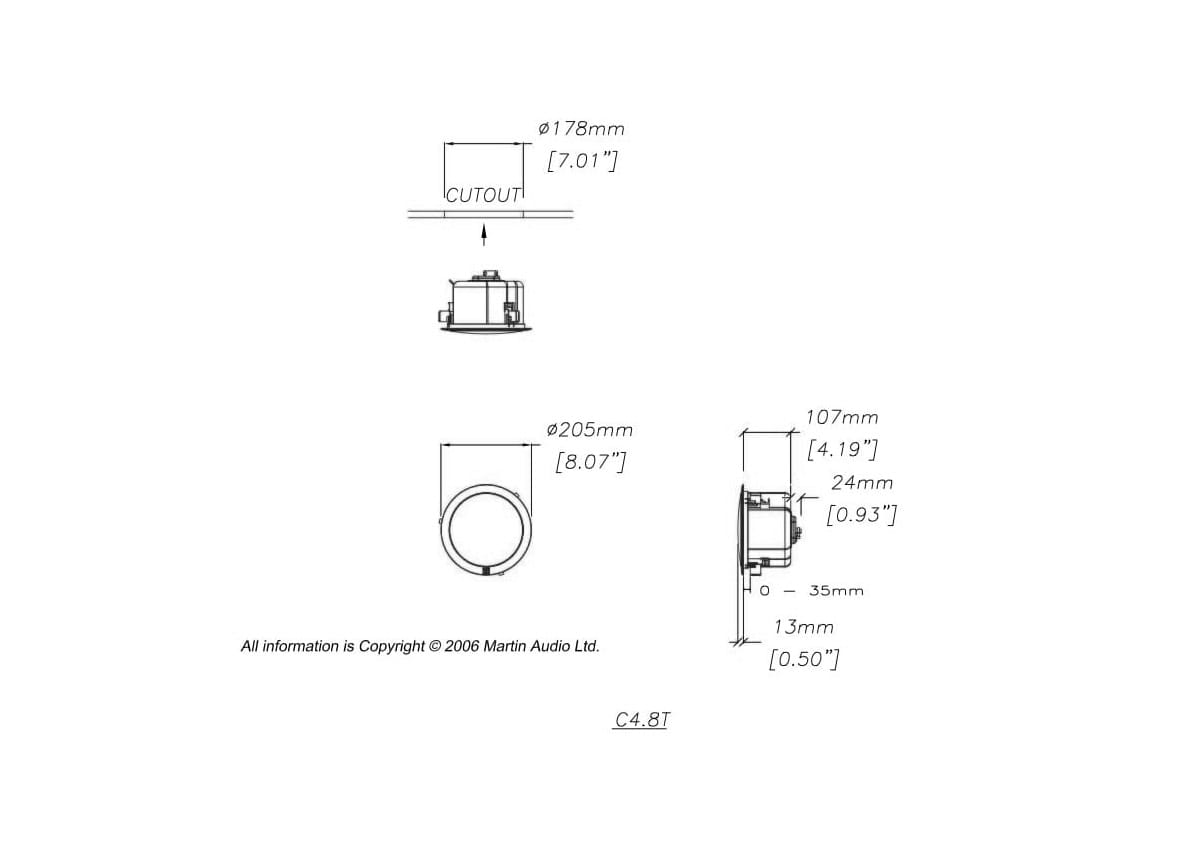

Technical
Drawings for C4.8T

• DWG
• PDF

3D SketchUp
Models for C4.8T

• SKP-BLACK

_____________________________________________________________________________

USER GUIDE
DATASHEET
MEASURMENT DATA
SETTINGS [V2.2]
