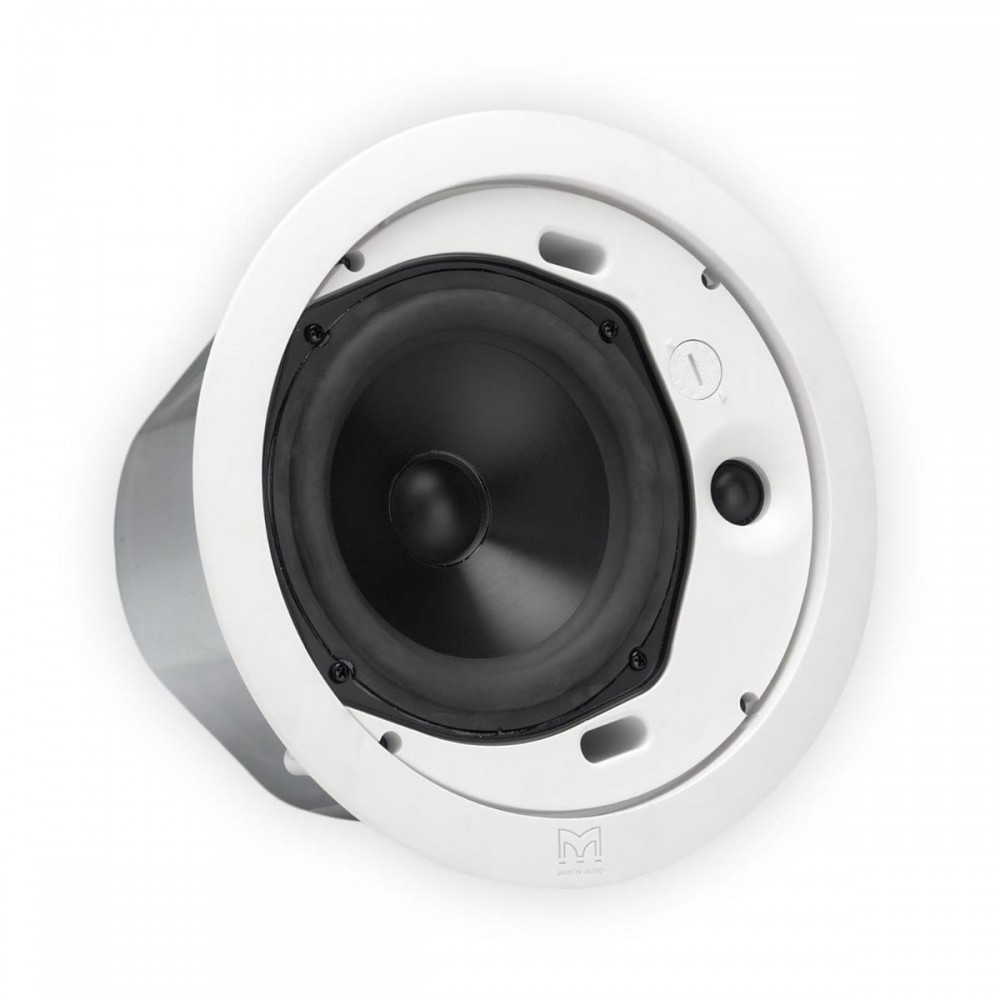

MARTIN AUDIO C6.8T Ηχείο ψευδοροφής

Χαρακτηριστικά

• Χωνευτό ηχείο οροφής δύο δρόμων, υψηλής απόδοσης

• Μεγάφωνο χαμηλών συχνοτήτων (bass driver) 6.5" (165mm) με κώνο πολυπροπυλενίου ενισχυμένο με ανθρακονήματα, πιστοποίησης UL94V-0

• Εξαιρετικά ευρεία διασπορά – 150° κωνική έως τα 7kHz

• Λειτουργία υψηλής και χαμηλής εμπέδησης – περιλαμβάνεται μετασχηματιστής

• 106dB συνεχή μέγιστη στάθμη ηχητικής πίεσης (continuous max SPL) στο 1 μέτρο

• Διαχείριση ισχύος 75W – στα 16 ohm (μετασχηματιστής 40W)

• Προστασία με Polyswitch και θερμική ασφάλεια

• Πίσω κάλυμμα (backcan) από χάλυβα

• Πιστοποιήσεις UL2043 & UL1480

Εφαρμογές

• Σταθερές εγκαταστάσεις σε οροφές και τοίχους

• Χώροι με χαμηλό ύψος οροφής

___________________________________________________________________________________

TYPE

• Ceiling mounted, two-way vented enclosure

FREQUENCY RESPONSE

• 90Hz-20kHz ± 3dB
• -10dB @ 70Hz

DRIVER

• 6.5" (165mm) UL94V-0 PP bass driver
• 0.8" (19mm) dome tweeter

RATED POWER

• 75W AES, 300W peak

SENSITIVITY

• 89dB

MAXIMUM SPL

• 106dB continuous, 112dB peak

NOMINAL IMPEDANCE

• 16Ω

DISPERSION (-6dB)

• 150° conical up to 7kHz

CROSSOVER

• 4kHz passive

ENCLOSURE

• Steel backcan

FINISH

• Bezel & grille – white UV resistant (Overpaintable)
• Backcan – zinc plated

PROTECTIVE GRILLE

• Perforated steel

CONNECTORS

• Rising clamp plug and socket

ACCESSORIES (included)

• 40W 70/100V line transformer
• Tile rails
• C bracket
• Paint mask
• Cut-out template

VOLTAGE TAPS

• 100V – 40W, 20W, 10W
• 70V – 40W, 20W, 10W, 5W

DIMENSIONS

• (OD) 260mm x (D) 181mm
• (OD) 10.2ins x (D) 7.1ins

CUT-OUT DIAMETER

• 0224mm (8.83 ins)

WEIGHT

• 3.5kg (7.7lbs)

Martin Audio C6.8T

• Το ηχείο θα είναι ένα
  σύστημα ψευδοροφής δύο δρόμων, αποτελούμενο από έναν μορφοτροπέα χαμηλών
  συχνοτήτων 6.5” και έναν μορφοτροπέα υψηλών συχνοτήτων θόλου 0.8”, τοποθετημένα
  σε περίβλημα με οπή αντήχησης (ported).
  Το περίβλημα θα περιλαμβάνει
  ένα πίσω κάλυμμα (backcan) από πρεσαριστό χάλυβα με χυτή μπάφλα (baffle) με
  πιστοποίηση πυραντοχής UL94V-0. Οι μορφοτροπείς θα προστατεύονται από μια
  αφαιρούμενη, διάτρητη ατσάλινη γρίλια.
• Η σύνδεση εισόδου θα πραγματοποιείται
  μέσω ενός φις και πρίζας τεσσάρων ακίδων με αναδυόμενο σφιγκτήρα (rising-clamp)
  με δυνατότητα παράλληλης σύνδεσης (loop-through), επιτρέποντας την
  προ-καλωδίωση με καλώδιο έως 2.5mm² πριν από την εγκατάσταση. Ο σύνδεσμος θα
  προστατεύεται από τη φωτιά μέσω ενός χαλύβδινου καλύμματος με σφιγκτήρα εισόδου
  καλωδίου. Ένα έκαστρο στήριξης (attachment tag) στο πίσω κάλυμμα θα επιτρέπει
  την απευθείας στερέωση στη δομή του κτιρίου ως δευτερεύουσα στήριξη.
• Το ηχείο θα
  περιλαμβάνει έναν χαλύβδινο δακτύλιο στήριξης και ράγες στήριξης ψευδοροφής
  (tile rails).
• Η διασπορά θα είναι κωνική 150° έως τα 7kHz. Η απόκριση συχνότητας
  στον άξονα θα είναι 90Hz-20kHz +/- 3dB και το ηχείο θα παράγει μέγιστη στάθμη
  ηχητικής πίεσης (SPL) 112dB peak, υπολογισμένη στο 1 μέτρο. Η διαχείριση ισχύος
  θα είναι 75W AES, 300W peak.
• Το ηχείο θα είναι εξοπλισμένο με μετασχηματιστή για
  λειτουργία γραμμής 70V ή 100V, με τις λήψεις (taps) να επιλέγονται από έναν
  περιστροφικό διακόπτη στην μπροστινή μπάφλα. Ο διακόπτης θα επιτρέπει επίσης τη
  λειτουργία του ηχείου σε χαμηλή σύνθετη αντίσταση 16 ohm.
• Οι διαστάσεις
  (Εξωτερική Διάμετρος x Βάθος) θα είναι 260mm x 181mm (10.2ins x 7.1ins). Το
  βάρος θα είναι 3.5kg (7.7lbs).

_____________________________________________

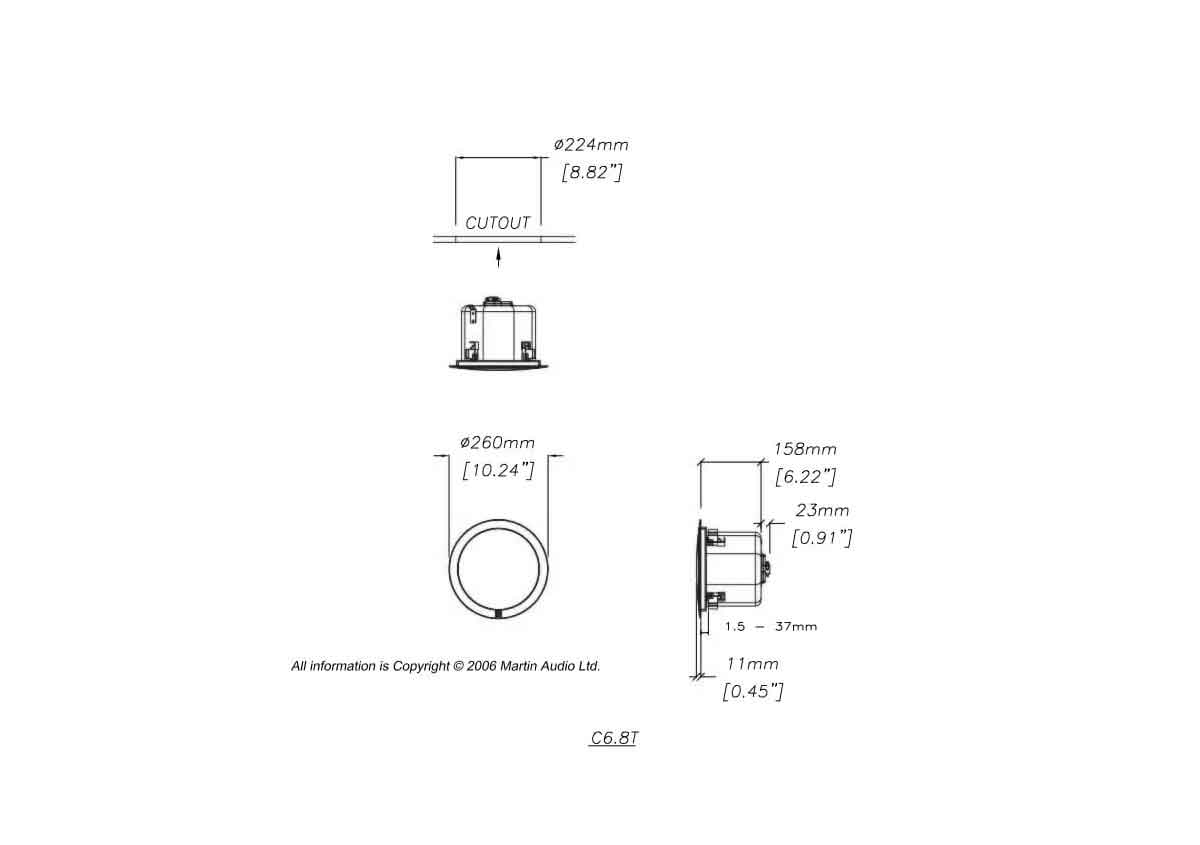

Technical Drawings for C6.8T
