MARTIN AUDIO ACS-40TS White Ηχείο ψευδοροφής 4

Χαρακτηριστικά

• Ψηλής απόδοσης ηχείο οροφής δύο δρόμων
• Πρόγραμμα οδήγησης χαμηλών συχνοτήτων (LF) 4” (100mm) και tweeter υψηλών συχνοτήτων (HF) 0.75” (19mm)
• Εξαιρετικά ευρύ κωνικό μοτίβο κάλυψης 180° που μειώνει τον αριθμό των απαιτούμενων ηχείων για ομοιόμορφη κάλυψη
• Μετασχηματιστής γραμμής πολλαπλών λήψεων 70V/100V ή λειτουργία χαμηλής σύνθετης αντίστασης 16-ohm
• Προστασία υπερφόρτωσης χαμηλών και υψηλών συχνοτήτων
• Μπάφλα (baffle) με πιστοποίηση πυραντοχής UL94V-0 και πίσω κάλυμμα (backcan) από γαλβανισμένο χάλυβα
• Γρίλια γρήγορης απασφάλισης, χωρίς πλαίσιο (bezel-less)
• Περιλαμβάνονται ράγες στήριξης ψευδοροφής (tile rails) και δακτύλιος C-ring
• 5 χρόνια εγγύηση
• Συμβατό με τα πρότυπα UL 1480A και UL 2043

Εφαρμογές

• Καταστήματα λιανικής
• Καφετέριες, μπαρ και εστιατόριαΜουσεία και χώροι λατρείας
• Ξενοδοχεία, καζίνο και αίθουσες αναμονής/υποδοχής
• Εγκαταστάσεις μεταφορών (σταθμοί, αεροδρόμια)Αίθουσες συνεδριάσεων και χώροι υποδοχής

_______________________________________________________________________________________________________________

TYPE

• Ultra-compact, passive two-way ceiling speaker, ported bass reflex

FREQUENCY RESPONSE

• 106Hz-20kHz ± 3dB
• -10dB @ 73Hz

DRIVERS

• LF: 4” /1” high-temp voice coil, coated paper cone, rubber surround, ferrite motor, pressed steel chassis
• HF: 0.75” silk dome, neodymium motor

RATED POWER (2)

• 40W AES, 160W peak

RECOMMENDED AMPLIFIER

• VIA2004 (for low-impedance operation)

SENSITIVITY(4)

• 86dB / 1W(4V) / 1m

MAXIMUM SPL (9)

• 108dB peak

NOMINAL IMPEDANCE

• 16Ω

DISPERSION (-6dB)

• 180° conical up to 10kHz

CROSSOVER

• 3.5 kHz passive (LF and HF auto-resetting fuses)

TRANSFORMER TAPS

• 70V: 20w / 10w / 5w / 2.5w
• 100V: 20w / 10w / 5w

RECOMMENDED HIGH-PASS FILTER

• 75Hz 24dB/oct

ENCLOSURE

• UL 94V-0 rated ABS baffle with steel backcan

FINISH

• Baffle and grille: RAL9016 white Backcan: zinc plated

GRILLE

• Perforated steel, powder-coated, bayonet fitting

CONNECTORS

• Ceramic connector (in and link) located behind fire-retardant steel cover

ACCESSORIES (included)

• 2 tile rails
• C-ring backing plate
• Cut-out template

DIMENSIONS

• (OD) 221mm x (D) Back Can 97mm, (D) Inc. Grille 115mm
• (OD) 8.7in x (D) Back Can 3.81in, (D) Inc. Grille 4.51in

HOLE CUT-OUT DIMENSION

• 197mm (7.75”) diameter

WEIGHT

• 2.2kg (4.8lbs)

CEILING SAFETY STANDARDS

• Certified compliant: UL 1480A, UL 2043

ACS-40TS

• Το
  ηχείο θα είναι ένα σύστημα ψευδοροφής δύο δρόμων, ευρείας διασποράς,
  αποτελούμενο από έναν μορφοτροπέα χαμηλών συχνοτήτων 4” και έναν μορφοτροπέα
  υψηλών συχνοτήτων θόλου 0.75”, τοποθετημένα σε περίβλημα με οπή αντήχησης
  (ported). Το περίβλημα θα περιλαμβάνει ένα πίσω κάλυμμα (backcan) από
  πρεσαριστό χάλυβα με χυτή μπάφλα (baffle) με πιστοποίηση πυραντοχής UL94V-0. Οι
  μορφοτροπείς θα προστατεύονται από μια διάτρητη ατσάλινη γρίλια γρήγορης
  απασφάλισης.
• Οι συνδέσεις εισόδου και παράλληλης έξοδοι (loop through) θα
  πραγματοποιούνται μέσω κεραμικού συνδετήρα που βρίσκεται πίσω από ένα
  βραδυφλεγές χαλύβδινο κάλυμμα.
• Το ηχείο θα περιλαμβάνει έναν χαλύβδινο δακτύλιο
  στήριξης και ράγες στήριξης ψευδοροφής (tile rails). Ένας δακτύλιος ασφαλείας
  στο πίσω κάλυμμα θα επιτρέπει την απευθείας στερέωση στη δομή του κτιρίου ως
  δευτερεύουσα στήριξη.
• Η διασπορά θα είναι κωνική 180° έως τα 10kHz. Η απόκριση
  συχνότητας στον άξονα θα είναι 106Hz-20kHz +/- 3dB και το ηχείο θα παράγει
  μέγιστη στάθμη ηχητικής πίεσης (SPL) 108dB peak, υπολογισμένη στο 1 μέτρο. Η
  διαχείριση ισχύος θα είναι 40W AES, 160W peak.
• Το ηχείο θα είναι εξοπλισμένο με
  μετασχηματιστή για λειτουργία γραμμής 70V ή 100V, με τις λήψεις (taps) να
  επιλέγονται από έναν περιστροφικό διακόπτη στην μπροστινή μπάφλα. Ο διακόπτης
  θα επιτρέπει επίσης τη λειτουργία του ηχείου σε χαμηλή σύνθετη αντίσταση 16
  ohm. Τα τμήματα χαμηλών και υψηλών συχνοτήτων θα ενσωματώνονται μέσω ενός
  εσωτερικού παθητικού δικτύου (crossover) 3.5kHz, με θερμικές ασφάλειες LF και
  HF αυτόματης επαναφοράς για την προστασία των οδηγών από υπερφόρτωση.
• Οι
  διαστάσεις συμπεριλαμβανομένης της γρίλιας (Εξωτερική Διάμετρος x Βάθος) θα
  είναι 221mm x 115mm (8.7ins x 4.51ins). Το βάθος του πίσω καλύμματος (backcan)
  θα είναι 97mm (3.81ins). Το βάρος θα είναι 2.2kg (4.8lbs).

_______________________________________________________________________________________________

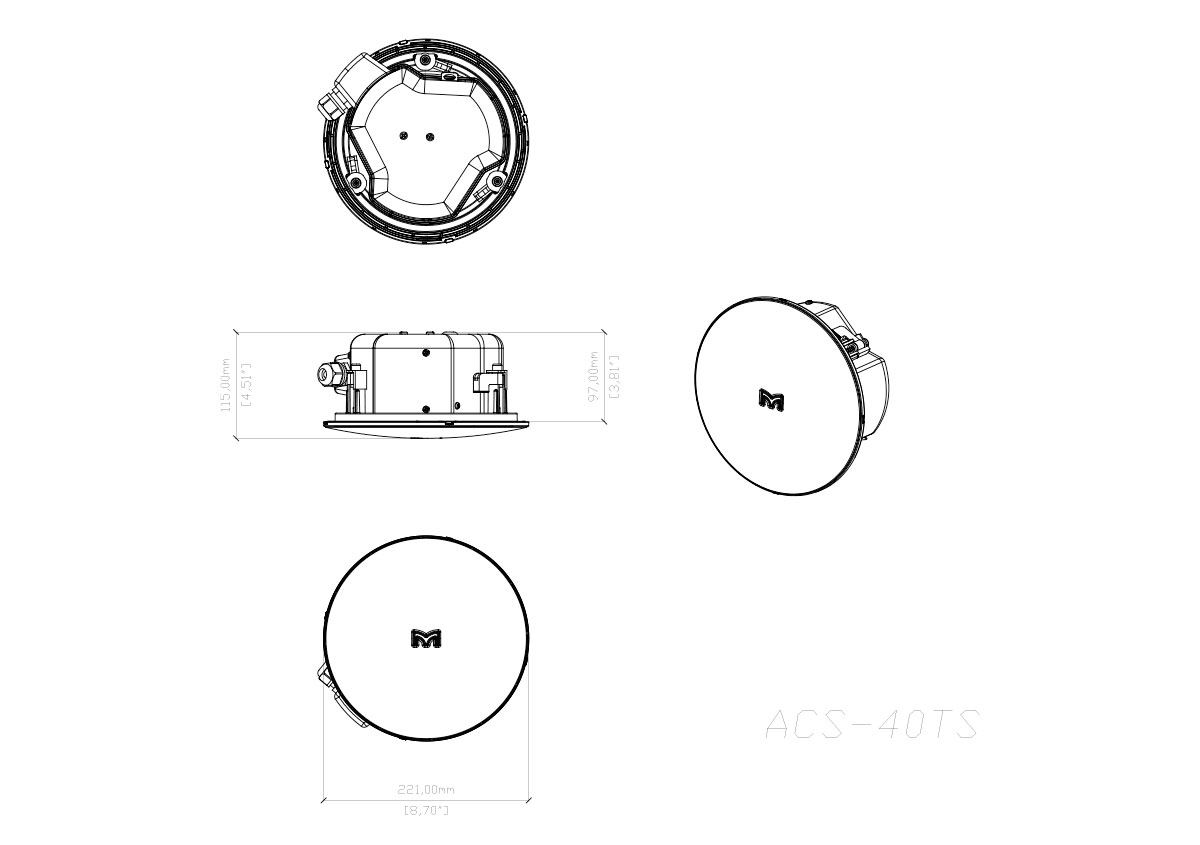

Technical
