MARTIN AUDIO ACS-55TS White Ηχείο ψευδοροφής 5.25

Χαρακτηριστικά

• Συμπαγές ηχείο οροφής δύο δρόμων, μικρού βάθους (shallow backcan).
• Driver χαμηλών συχνοτήτων (LF) 5.25” (135mm) και tweeter θόλου υψηλών συχνοτήτων (HF) 0.75” (19mm).
• Ευρεία κωνική γωνία διασποράς 150° που μειώνει τον αριθμό των απαιτούμενων ηχείων για ομοιόμορφη κάλυψη.
• Μετασχηματιστής γραμμής multi-tap 70V/100V ή λειτουργία χαμηλής εμπέδησης (ωμική) στα 16 ohm.
• Προστασία υπερφόρτωσης χαμηλών και υψηλών συχνοτήτων.
• Μπάφλα (baffle) με πιστοποίηση UL94V-0 και πίσω κάλυμμα (backcan) από επιψευδαργυρωμένο χάλυβα.
• Γρίλια γρήγορης απελευθέρωσης, χωρίς πλαίσιο (bezel-less).
• Περιλαμβάνονται ράγες στήριξης ψευδοροφής (tile rails) και δακτύλιος C-ring.
• 5 χρόνια εγγύηση.
• Συμμορφώνεται με τα πρότυπα UL 1480A και UL 2043.

Εφαρμογές

• Καταστήματα λιανικής.
• Καφετέριες, μπαρ και εστιατόρια.
• Μουσεία και χώροι λατρείας.
• Ξενοδοχεία, καζίνο και αίθουσες αναμονής (concourses).
• Εγκαταστάσεις συγκοινωνιών.
• Αίθουσες συσκέψεων και χώροι υποδοχής.

________________________________________________________________________________________

TYPE

• Compact, passive two-way ceiling speaker, ported bass reflex

FREQUENCY RESPONSE (1)

• 117Hz-20kHz ± 3dB -10dB @ 79Hz

DRIVERS

• LF: 5.25” /1” high-temp voice coil, coated paper cone, rubber surround, ferrite motor, pressed steel chassis
• HF: 0.75” silk dome, neodymium motor

RATED POWER (2)

• 50W AES, 200W peak

RECOMMENDED AMPLIFIER

• VIA2004 (for low-impedance operation)

SENSITIVITY(4)

• 90dB / 1W(4V) / 1m

MAXIMUM SPL (9)

• 113dB peak

NOMINAL IMPEDANCE

• 16Ω

DISPERSION (-6dB)

• 150° conical up to 7kHz

CROSSOVER

• 3kHz passive (LF and HF auto-resetting fuses)

TRANSFORMER TAPS

• 70V: 30w / 15w / 7.5w / 3.75w
• 100V: 30w / 15w / 7.5w

RECOMMENDED HIGH-PASS FILTER

• 65Hz 24dB/oct

ENCLOSURE

• UL 94V-0 rated ABS baffle with steel backcan

FINISH

• Baffle and grille: RAL9016 white Backcan: zinc plated

GRILLE

• Perforated steel, powder-coated, bayonet fitting

CONNECTORS

• Ceramic connector (in and link) located behind fire-retardant steel cover

ACCESSORIES (included)

• 2 tile rails
• C-ring backing plate
• Cut-out template

DIMENSIONS

• (OD) 245mm x (D) Back Can 100mm, (D) Inc. Grille 118mm
• (OD) 9.7in x (D) Back Can 3.95in, (D) Inc. Grille 4.65in

HOLE CUT-OUT DIMENSION

• 222mm (8.74”) diameter

WEIGHT

• 2.8kg (6.2lbs)

CEILING SAFETY STANDARDS

• Certified compliant: UL 1480A, UL 2043

USER GUIDE
ADORN BROCHURE
DATASHEET
SETTINGS [V2.2]

_________________________________________________

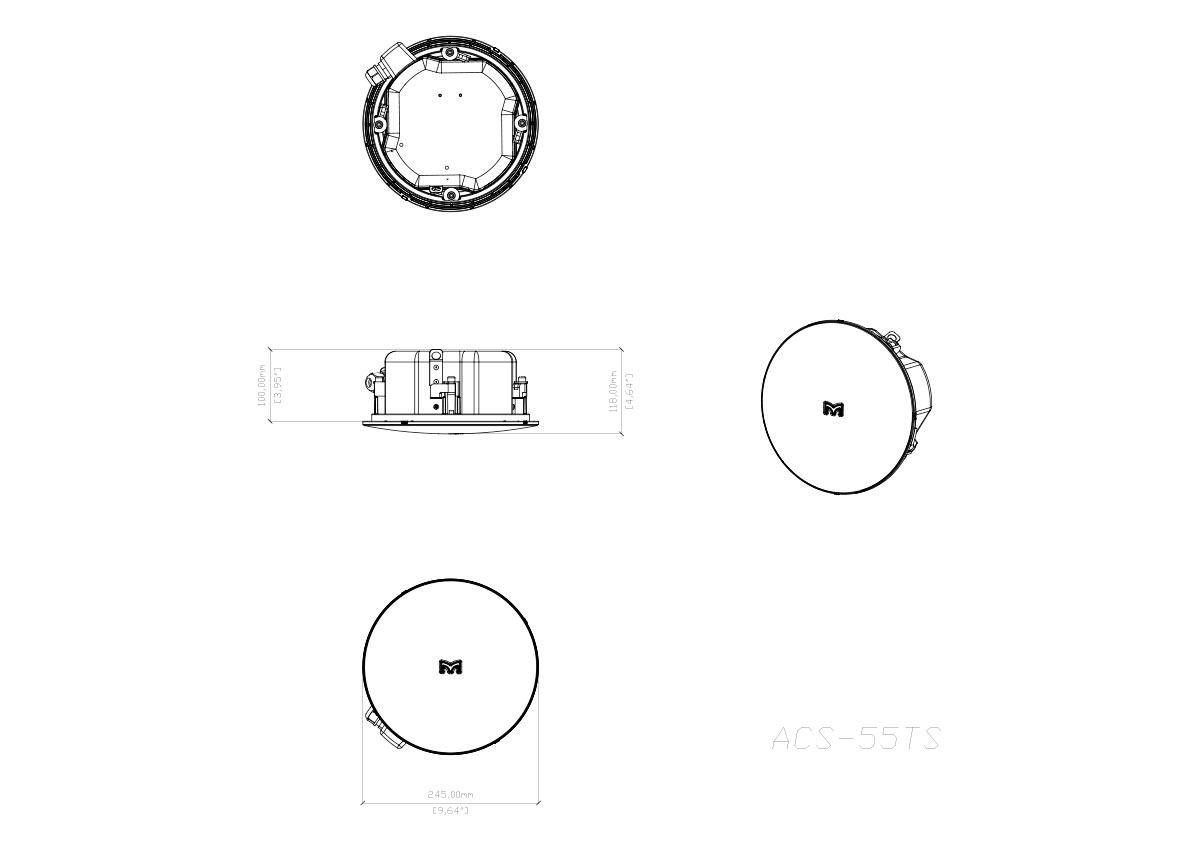

Technical Drawings for ADORN ACS-55TS

• DWG

• PDF

3D SketchUp Models for ADORN ACS-55TS

• SKP-WHITE

Revit File for ADORN ‘ACS’ ceiling loudspeakers

• REVIT NOTES

• REVIT FILE

_____________________________________________________________________________________________________

ACS-55TS

• Το ηχείο πρέπει να είναι ένα σύστημα οροφής δύο δρόμων, ευρείας διασποράς, αποτελούμενο από έναν μορφοτροπέα (transducer) χαμηλών συχνοτήτων 5.25” και έναν μορφοτροπέα υψηλών συχνοτήτων τύπου θόλου 0.75”, τοποθετημένα σε περίβλημα με οπή (ported enclosure). Το περίβλημα πρέπει να περιλαμβάνει πίσω κάλυμμα (backcan) από πρεσαριστό χάλυβα με χυτή μπάφλα (baffle) με πιστοποίηση πυραντοχής UL94V-0. Οι μορφοτροπείς πρέπει να προστατεύονται από μια διάτρητη χαλύβδινη γρίλια γρήγορης απελευθέρωσης.

• Οι συνδέσεις εισόδου (input) και παράλληλης εξόδου (loop through) πρέπει να πραγματοποιούνται μέσω κεραμικού συνδέσμου που βρίσκεται πίσω από ένα βραδυφλεγές χαλύβδινο κάλυμμα.

• Το ηχείο πρέπει να περιλαμβάνει χαλύβδινο δακτύλιο στήριξης και ράγες στήριξης ψευδοροφής (tile rails). Ένας δακτύλιος ασφαλείας στο πίσω κάλυμμα πρέπει να επιτρέπει την απευθείας πρόσδεση στη δομή του κτιρίου ως δευτερεύουσα στήριξη.

• Η διασπορά πρέπει να είναι 150° κωνική έως τα 7kHz. Η απόκριση συχνότητας στον άξονα (on-axis) πρέπει να είναι 117Hz-20kHz +/- 3dB και το ηχείο πρέπει να παράγει μέγιστη στάθμη ηχητικής πίεσης (SPL) 113dB peak, υπολογισμένη στο 1 μέτρο. Η διαχείριση ισχύος πρέπει να είναι 50W AES, 200W peak.

• Το ηχείο πρέπει να είναι εξοπλισμένο με μετασχηματιστή για λειτουργία γραμμής 70V ή 100V, με τις λήψεις (taps) να επιλέγονται από έναν περιστροφικό διακόπτη στην μπροστινή μπάφλα. Ο διακόπτης πρέπει επίσης να επιτρέπει τη λειτουργία του ηχείου σε χαμηλή εμπέδηση 16 ohm. Τα τμήματα χαμηλών και υψηλών συχνοτήτων πρέπει να ενσωματώνονται μέσω ενός εσωτερικού παθητικού δικτύου (passive network) στα 3kHz, με ασφάλειες LF και HF αυτόματης επαναφοράς για την προστασία των drivers από υπερφόρτωση.

• Οι διαστάσεις συμπεριλαμβανομένης της γρίλιας (Εξωτερική Διάμετρος x Βάθος) πρέπει να είναι 245mm x 118mm (9.7ins x 4.65ins). Το βάθος του πίσω καλύμματος (backcan depth) πρέπει να είναι 100mm (3.95ins). Το βάρος πρέπει να είναι 2.8kg (6.2lbs).
