MARTIN AUDIO CDD-LIVE8W ΕΕνεργό φορητό ηχείο 8

Το CDD-LIVE 8 είναι ένα εξαιρετικά συμπαγές, αυτοενισχυόμενο σύστημα δύο δρόμων. Διαθέτει ομοαξονικό μεγάφωνο διαφορικής διασποράς (Coaxial Differential Dispersion) με γούφερ 8” (200mm) και κόρνα 1” (25mm), το οποίο μπορεί να περιστραφεί εύκολα για οριζόντια ή κατακόρυφη τοποθέτηση. Το μικρό του μέγεθος δεν προδίδει την υψηλή του ισχύ και την εξαιρετική του πιστότητα. Ως αυτόνομο ηχείο, έχει πλήθος επαγγελματικών εφαρμογών — από μικρής-μεσαίας κλίμακας ενίσχυση ήχου, παρουσιάσεις AV και χώρους λατρείας (HoW), έως κατανεμημένα συστήματα, frontfill/infill και χρήση ως micro stage monitor.

Χαρακτηριστικά

• Εξαιρετικά συμπαγές, αυτοενισχυόμενο σύστημα δύο δρόμων
• Τεχνολογία Coaxial Differential Dispersion™
• Ενσωματωμένη ενίσχυση Class D και DSP
• Ψηφιακό δίκτυο ήχου Dante™
• Παγκόσμια λειτουργία δικτύου (ρεύματος) με διόρθωση συντελεστή ισχύος (PFC)
• Δυνατότητα περιστροφής του οδηγού CDD™ από τον χρήστη
• Επιλογές κατακόρυφης και οριζόντιας τοποθέτησης
• Καμπίνα από κόντρα πλακέ πολλαπλών γωνιών, επαγγελματικής ποιότητας (tour-grade)
• Επιλογή πιστοποίησης IP24 με προστατευτικό κάλυμμα βροχής
• Ολοκληρωμένα αξεσουάρ τοποθέτησης

Εφαρμογές

• Ενίσχυση ζωντανού ήχου (Live sound)
• Ήχος θεάτρου
• Εταιρικές εκδηλώσεις AV
• Μόνιμες εγκαταστάσεις σε αίθουσες συναυλιών, αιθουσες χορού και χώρους λατρείας
• Stage monitor και sidefill
• Μπαρ και κλαμπ
• Frontfill/infill

_______________________________________________________________________________________________________________

Acoustics

TYPE

• Ultra-Compact, Coaxial Differential Dispersion powered two-way system

FREQUENCY RESPONSE

• 70Hz – 20kHz ±3dB, -10dB @ 50Hz

DRIVER

• LF: 8” (200mm)/2” (50mm) voice coil, long excursion, shared ferrite motor system with HF HF: 1” (25mm) exit/1.4” (38mm) voice coil, polyimide dome compression driver

INPUT SENSITIVITY

• -26dBu for 100dB SPL

MAXIMUM SPL

• 117dB continuous / 123dB peak

DISPERSION

• 110˚-80˚ horizontal, 60˚ vertical (user-rotatable)

CROSSOVER

• 2.3kHz Active LR8 Balance presets for pole mount/ pole mount with sub/ stage monitor

Module Audio Input

CONNECTORS

• Female XLR input, male XLR link output, Dante Audio Neutrik® Ethercon

ANALOGUE INPUT IMPEDANCE

• 20 kΩ balanced to ground

MAXIMUM ANALOGUE INPUT LEVEL

• 24.6 Vpp (+21dBu), over voltage protected

Internal Processing

• Multi-channel DSP, programmable via TCP/IP using VU-Net software
• PEQ/shelving filters
• Up to 48dB/Oct HPF
• Low latency HF FIR filters
• Up to 200ms input delay
• Pre-set selection via rear panel switch

Network

CONNECTORS

• 2x Neutrik ® Ethercon RJ45

PROTOCOL

• TCP/IP and UDP/IP

Amplifier

TYPE

• 2 channel switch-mode, class D

PEAK OUTPUT POWER

• 1300W total 1000W LF, 300W HF

AVERAGE EFFICIENCY

• 89%

COOLING

• External convection cooled, with internal fan

MAXIMUM AMBIENT TEMPERATURE

• 40°C (104°F) for full output
• Power Supply

TYPE

• Switch mode, fixed frequency with PFC

AC INPUT OPERATING RANGE

• 85 – 265V ~ AC, 50 - 60Hz

POWER FACTOR

• > 0.98

NOMINAL POWER CONSUMPTION

• 550W

MAINS CONNECTOR

• Neutrik® Powercon True1

Mechanical

ENCLOSURE

• Extensively braced multi-laminate plywood.

FINISH

• Textured black PU coating.

PROTECTIVE GRILLE

• HEX perforated mild steel with protective zinc plating and blackpowder coat finish. Backed with black grille cloth

FITTINGS

• Top hat for pole mounting
• 15 x M8 mounting points
• Single pocket handle
• Optional weather protection cowl

IP RATING

• IP24 factory option available

DIMENSIONS

• (W) 258mm x (H) 428mm x (D) 254mm (W) 10.16in x (H) 16.85in x (D) 10.00in

WEIGHT

• 14kg (30.8lbs) excluding Transit cover

ACCESSORIES

• Transit Cover Optional wall, yoke and universal brackets

Martin Audio CDD-LIVE 8

• Το ηχείο πρέπει να είναι ένα
  αυτοενισχυόμενο σύστημα δύο δρόμων που χρησιμοποιεί τεχνολογία Coaxial
  Differential Dispersion (Ομοαξονική Διαφορική Διασπορά). Τα μεγάφωνά του πρέπει
  να αποτελούνται από ένα γούφερ χαμηλών συχνοτήτων 8” με φόρτιση reflex και ένα
  ομοαξονικά τοποθετημένο οδηγό συμπίεσης υψηλών συχνοτήτων με έξοδο 1”, ο οποίος
  φορτίζεται από έναν στατικό κυματοδηγό που ενώνεται με κινούμενους κυματοδηγούς
  ενσωματωμένους στον κώνο του γούφερ, καθορίζοντας έτσι τη γεωμετρία της κόρνας
  HF.
• Ο ομοαξονικός οδηγός πρέπει να μπορεί να περιστραφεί από τον χρήστη, ώστε να
  επιτρέπει την κατακόρυφη ή οριζόντια λειτουργία ανάλογα με τις απαιτήσεις της
  εφαρμογής. Η οριζόντια διασπορά πρέπει να μεταβάλλεται από 110° έως 80° και η
  κατακόρυφη διασπορά πρέπει να είναι 60°. Η απόκριση συχνότητας στον άξονα
  πρέπει να είναι 70Hz-20kHz +/- 3dB και το ηχείο πρέπει να παράγει μέγιστη
  στάθμη ακουστικής πίεσης (Max SPL) 123dB peak στο 1 μέτρο.
• Το ηχείο πρέπει να
  ενσωματώνει μια μονάδα ενισχυτή Class D δύο καναλιών, η οποία θα αποδίδει
  συνολική μέγιστη ισχύ (peak) 1300W στα μεγάφωνα, και να περιλαμβάνει
  ενσωματωμένο DSP και δυνατότητες δικτύωσης για απομακρυσμένο έλεγχο και
  παρακολούθηση (monitoring). Το ηχείο πρέπει να υποστηρίζει τεχνολογία Dante™
  για ήχο μέσω IP (Audio over IP). Το τροφοδοτικό του πρέπει να χρησιμοποιεί
  Διόρθωση Συντελεστή Ισχύος (PFC) και να λειτουργεί με εναλλασσόμενο ρεύμα (AC)
  100-240V, 50-60Hz.
• Οι σύνδεσμοι ήχου πρέπει να είναι τύπου XLR (αρσενικό και
  θηλυκό) και ο σύνδεσμος τροφοδοσίας AC πρέπει να είναι τύπου Neutrik® Powercon
  True1. Οι σύνδεσμοι δικτύου πρέπει να είναι τύπου Neutrik® Ethercon RJ45.
• Η
  καμπίνα του ηχείου πρέπει να είναι κατασκευασμένη από κόντρα πλακέ πολλών
  στρώσεων με ανάγλυφη επίστρωση πολυουρίας. Τα μεγάφωνα πρέπει να προστατεύονται
  από διάτρητη ατσάλινη σήτα με εσωτερική επένδυση από ακουστικό ύφασμα (scrim
  cloth), και η καμπίνα πρέπει να διαθέτει υποδοχή για ορθοστάτη/τρίποδο καθώς
  και σπειροειδείς υποδοχές για αξεσουάρ τοποθέτησης.
• Μια έκδοση με πιστοποίηση
  IP24 και προστατευτικό κάλυμμα βροχής (rain cowl) πρέπει να είναι διαθέσιμη ως
  εργοστασιακή επιλογή.
• Οι διαστάσεις (Π x Υ x Β) πρέπει να είναι 258mm x 428mm x
  254mm (10.2in x 16.8in x 10.0in). Το βάρος πρέπει να είναι 14kg (30.8lbs).
• Το
  ηχείο πρέπει να είναι το Martin Audio CDD-LIVE 8.

__________________________________________________________________________________________________________________________

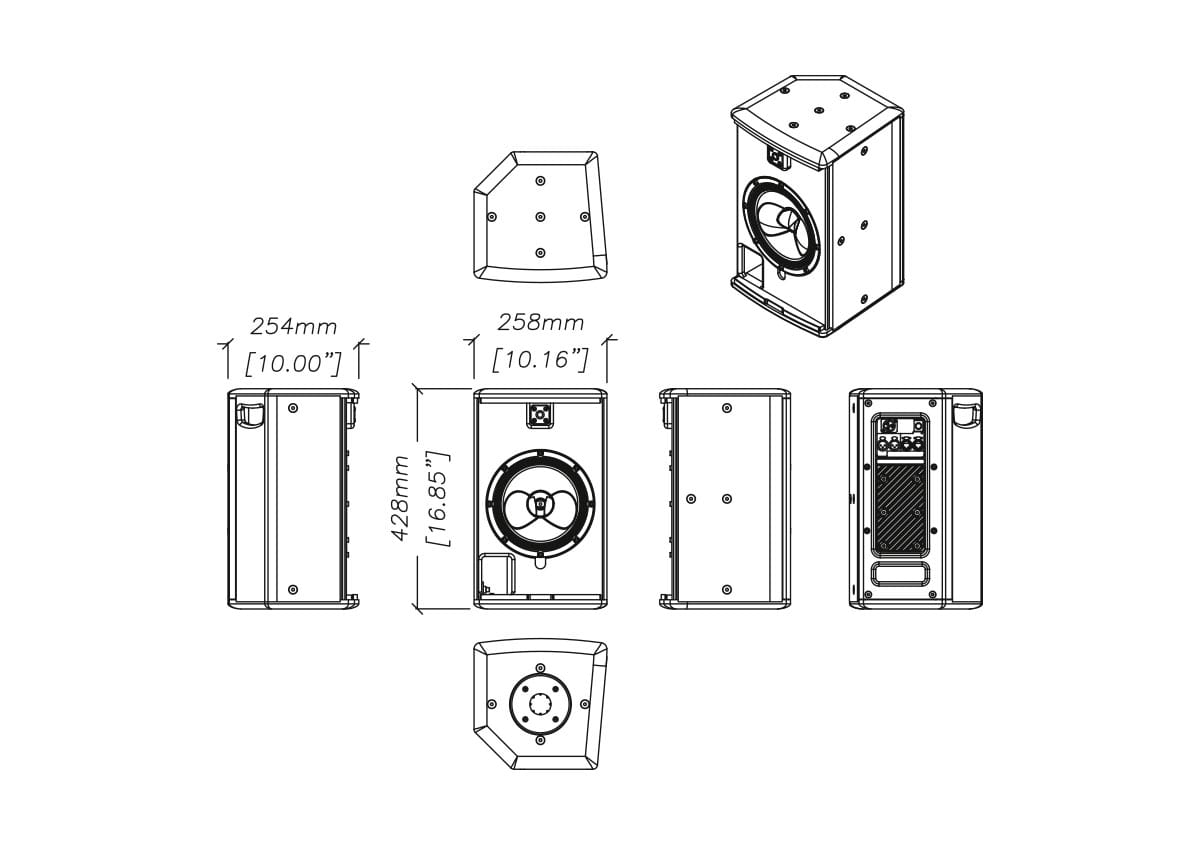

Technical
Drawings for CDD-LIVE 8

• DWG
• PDF


3D SketchUp
Models for CDD-LIVE 8

• SKP-BLACK
• SKP-WHITE
