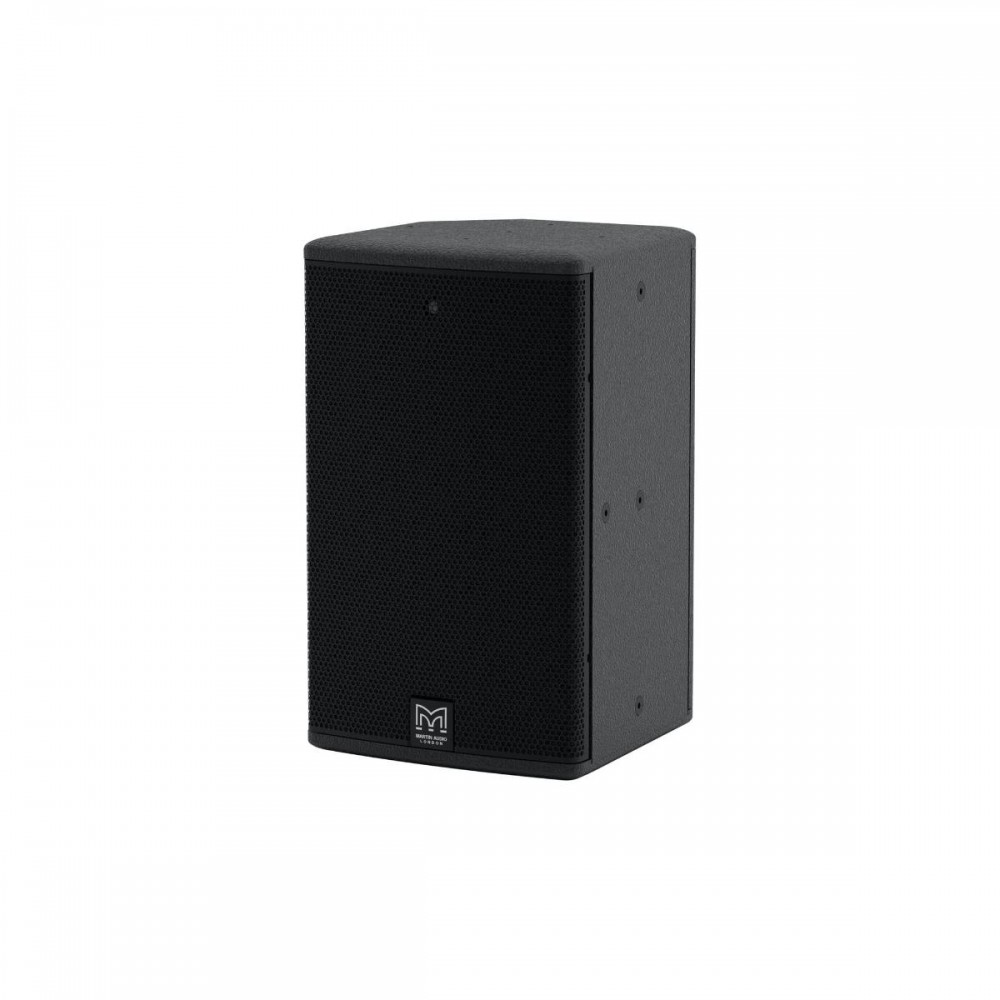

MARTIN AUDIO CDD-LIVE8B Ενεργό φορητό ηχείο 8

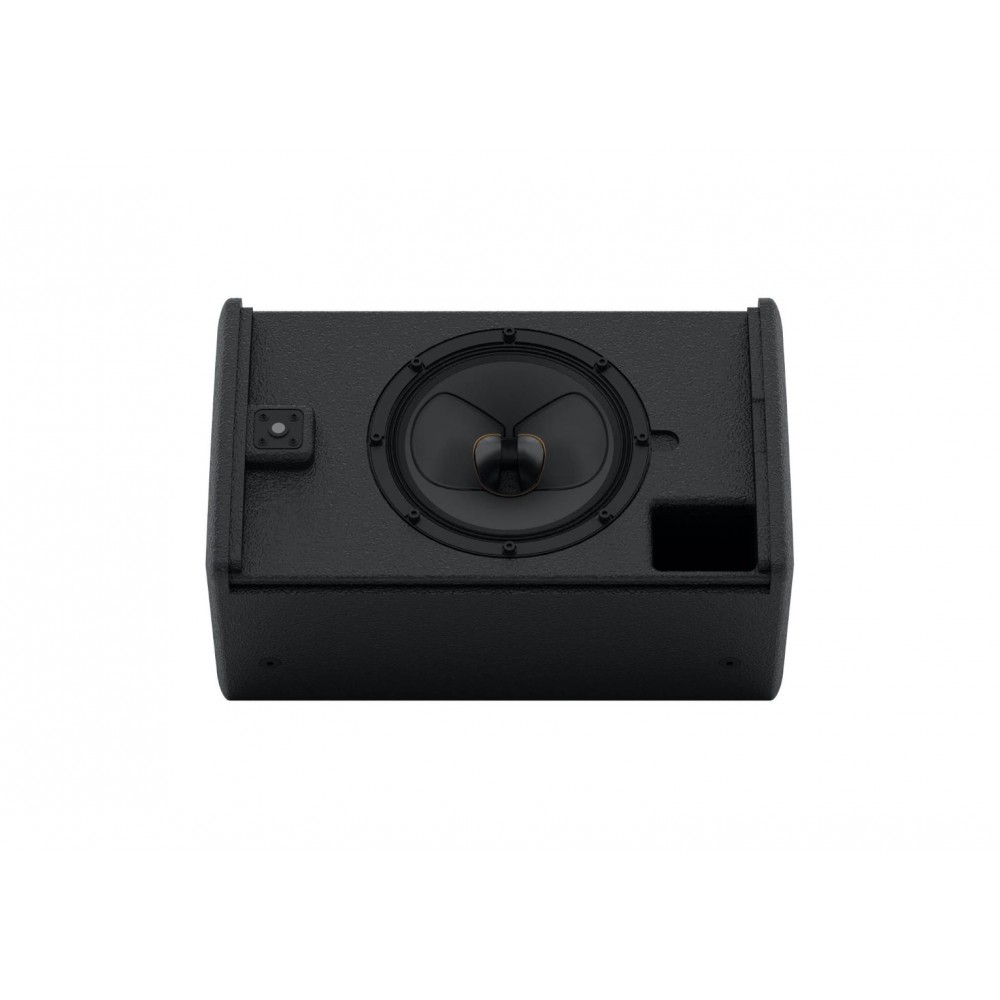

Το CDD-LIVE 8 είναι ένα εξαιρετικά συμπαγές, αυτοενισχυόμενο σύστημα δύο δρόμων. Διαθέτει ένα ομοαξονικό μεγάφωνο τεχνολογίας Διαφορικής Διασποράς (Coaxial Differential Dispersion) με γούφερ 8” (200mm) και έξοδο υψηλών συχνοτήτων 1” (25mm), το οποίο μπορεί εύκολα να περιστραφεί για οριζόντιο ή κατακόρυφο προσανατολισμό. Το μικρό του μέγεθος δεν προϊδεάζει για την υψηλή του στάθμη εξόδου και την εξαιρετική του πιστότητα. Ως αυτόνομο ηχείο, έχει πλήθος επαγγελματικών εφαρμογών — από ενίσχυση ήχου μικρής-μεσαίας κλίμακας, παρουσιάσεις AV και χώρους λατρείας (HoW), έως κατανεμημένα συστήματα, frontfill/infill και χρήση ως micro stage monitor.

Χαρακτηριστικά (Features)

• Εξαιρετικά συμπαγές, αυτοενισχυόμενο σύστημα δύο δρόμων
• Τεχνολογία Ομοαξονικής Διαφορικής Διασποράς (Coaxial Differential Dispersion™)
• Ενσωματωμένη ενίσχυση Class D και DSP
• Ψηφιακή δικτύωση ήχου Dante™
• Παγκόσμια λειτουργία δικτύου με Διόρθωση Συντελεστή Ισχύος (Power Factor Correction)
• Δυνατότητα περιστροφής του οδηγού CDD™ από τον χρήστη
• Επιλογές κατακόρυφης και οριζόντιας τοποθέτησης
• Περίβλημα πολλαπλών γωνιών από κόντρα πλακέ, επαγγελματικής ποιότητας (tour-grade)
• Επιλογή δείκτη προστασίας IP24 με προστατευτικό κάλυμμα βροχής (rain cowl)
• Ολοκληρωμένα εξαρτήματα και αξεσουάρ στερέωσης

Εφαρμογές (Applications)

• Ζωντανή ενίσχυση ήχου (Live sound)
• Θεατρικός ήχος
• Εταιρικές εκδηλώσεις AV
• Μόνιμες εγκαταστάσεις σε αίθουσες συναυλιών, αίθουσες χορού και χώρους λατρείας (HoW)
• Stage monitor και sidefill
• Μπαρ και κλαμπ
• Frontfill/infill

_____________________________________________________________________________________________

Acoustics

TYPE

• Ultra-Compact, Coaxial Differential Dispersion powered two-way system

FREQUENCY RESPONSE

• 70Hz – 20kHz ±3dB, -10dB @ 50Hz

DRIVER

• LF: 8” (200mm)/2” (50mm) voice coil, long excursion, shared ferrite motor system with HF HF: 1” (25mm) exit/1.4” (38mm) voice coil, polyimide dome compression driver

INPUT SENSITIVITY

• -26dBu for 100dB SPL

MAXIMUM SPL

• 117dB continuous / 123dB peak

DISPERSION

• 110˚-80˚ horizontal, 60˚ vertical (user-rotatable)

CROSSOVER

• 2.3kHz Active LR8 Balance presets for pole mount/ pole mount with sub/ stage monitor

Module Audio Input

CONNECTORS

• Female XLR input, male XLR link output, Dante Audio Neutrik® Ethercon

ANALOGUE INPUT IMPEDANCE

• 20 kΩ balanced to ground

MAXIMUM ANALOGUE INPUT LEVEL

• 24.6 Vpp (+21dBu), over voltage protected

Internal Processing

• Multi-channel DSP, programmable via TCP/IP using VU-Net software
• PEQ/shelving filters
• Up to 48dB/Oct HPF
• Low latency HF FIR filters
• Up to 200ms input delay
• Pre-set selection via rear panel switch

Network

CONNECTORS

• 2x Neutrik ® Ethercon RJ45

PROTOCOL

• TCP/IP and UDP/IP

Amplifier

TYPE

• 2 channel switch-mode, class D

PEAK OUTPUT POWER

• 1300W total 1000W LF, 300W HF

AVERAGE EFFICIENCY

• 89%

COOLING

• External convection cooled, with internal fan

MAXIMUM AMBIENT TEMPERATURE

• 40°C (104°F) for full output

Power Supply

TYPE

• Switch mode, fixed frequency with PFC

AC INPUT OPERATING RANGE

• 85 – 265V ~ AC, 50 - 60Hz

POWER FACTOR

• > 0.98

NOMINAL POWER CONSUMPTION

• 550W

MAINS CONNECTOR

• Neutrik® Powercon True1

Mechanical

ENCLOSURE

• Extensively braced multi-laminate plywood.

FINISH

• Textured black PU coating.

PROTECTIVE GRILLE

• HEX perforated mild steel with protective zinc plating and black
• powder coat finish. Backed with black grille cloth

FITTINGS

• Top hat for pole mounting
• 15 x M8 mounting points
• Single pocket handle
• Optional weather protection cowl

IP RATING

• IP24 factory option available

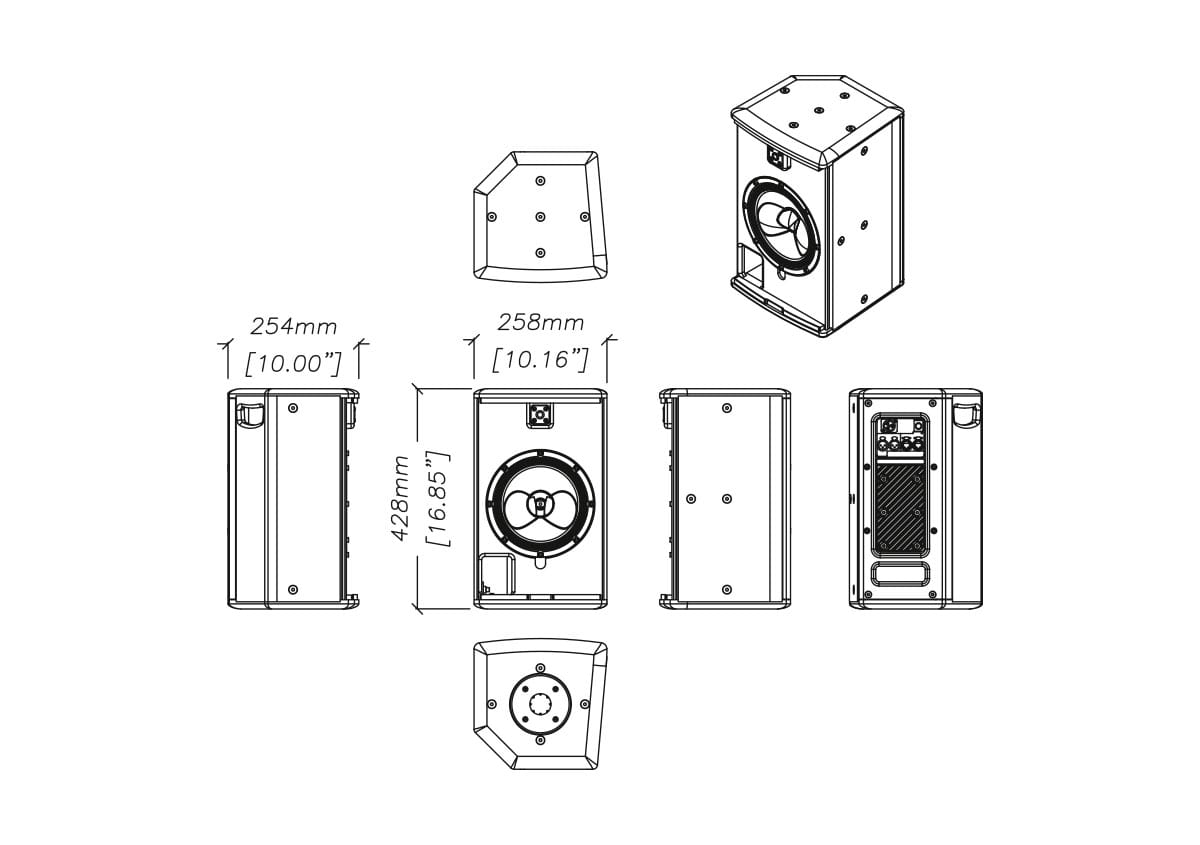

DIMENSIONS

• (W) 258mm x (H) 428mm x (D) 254mm (W) 10.16in x (H) 16.85in x (D) 10.00in

WEIGHT

• 14kg (30.8lbs) excluding Transit cover

ACCESSORIES

• Transit Cover Optional wall, yoke and universal brackets

MARTIN AUDIO CDD-LIVE8B

• Το ηχείο πρέπει να είναι ένα αυτοενισχυόμενο σύστημα δύο δρόμων που χρησιμοποιεί τεχνολογία Ομοαξονικής Διαφορικής Διασποράς (Coaxial Differential Dispersion). Οι μορφοτροπείς του πρέπει να αποτελούνται από έναν οδηγό χαμηλών συχνοτήτων 8” με φόρτιση reflex και έναν ομοαξονικά τοποθετημένο οδηγό συμπίεσης υψηλών συχνοτήτων με έξοδο 1”, ο οποίος φορτίζεται από έναν στατικό κυματοδηγό που συγχωνεύεται με κινούμενους κυματοδηγούς ενσωματωμένους στον κώνο του οδηγού χαμηλών συχνοτήτων για τη διαμόρφωση της γεωμετρίας της χοάνης HF.
• Ο ομοαξονικός οδηγός πρέπει να μπορεί να περιστραφεί από τον χρήστη, ώστε να επιτρέπει την κατακόρυφη ή οριζόντια λειτουργία ανάλογα με τις απαιτήσεις της εφαρμογής. Η οριζόντια διασπορά πρέπει να μεταβάλλεται από 110° έως 80° και η κατακόρυφη διασπορά πρέπει να είναι 60°. Η απόκριση συχνότητας στον άξονα πρέπει να είναι 70Hz-20kHz +/- 3dB και το ηχείο πρέπει να παράγει μέγιστη στάθμη ηχητικής πίεσης (SPL) 123dB peak στο 1 μέτρο.
• Το ηχείο πρέπει να ενσωματώνει μια μονάδα ενισχυτή Class D δύο καναλιών, η οποία θα αποδίδει συνολικά 1300W peak ισχύ εξόδου στους μορφοτροπείς, και να περιλαμβάνει ενσωματωμένο DSP και δυνατότητες δικτύωσης για απομακρυσμένο έλεγχο και παρακολούθηση. Το ηχείο πρέπει να υποστηρίζει τεχνολογία Dante™ για μεταφορά ήχου μέσω IP (Audio over IP). Το τροφοδοτικό του πρέπει να χρησιμοποιεί Διόρθωση Συντελεστή Ισχύος (Power Factor Correction) και να λειτουργεί με εναλλασσόμενο ρεύμα (AC) 100-240V, 50-60Hz.
• Οι σύνδεσμοι ήχου πρέπει να είναι τύπου XLR (αρσενικό και θηλυκό) και ο σύνδεσμος τροφοδοσίας AC πρέπει να είναι Neutrik® Powercon True1. Οι σύνδεσμοι δικτύου πρέπει να είναι τύπου Neutrik® Ethercon RJ45.
• Το περίβλημα του ηχείου πρέπει να είναι κατασκευασμένο από κόντρα πλακέ πολλαπλών στρώσεων με ανάγλυφη επίστρωση πολυουρίας. Τα μεγάφωνα πρέπει να προστατεύονται από μια διάτρητη χαλύβδινη γρίλια με εσωτερική υφασμάτινη επένδυση (scrim cloth), και το περίβλημα πρέπει να είναι εξοπλισμένο με υποδοχή για ορθοστάτη (pole-mount) και σπειροειδείς υποδοχές για αξεσουάρ στερέωσης.
• Μια έκδοση με βαθμό προστασίας IP24 και κάλυμμα βροχής (rain cowl) πρέπει να είναι διαθέσιμη ως εργοστασιακή επιλογή.
• Οι διαστάσεις (Π x Υ x Β) πρέπει να είναι 258mm x 428mm x 254mm (10.2in x 16.8in x 10.0in). Το βάρος πρέπει να είναι 14kg (30.8lbs).
• Το ηχείο πρέπει να είναι το Martin Audio CDD-LIVE 8.
