MARTIN AUDIO CDD10-WR Ηχείο επίτοιχο 10

Το CDD10-WR είναι ένα στεγανοποιημένο (weatherised), εξαιρετικά συμπαγές παθητικό σύστημα ηχείου δύο δρόμων. Είναι κατάλληλο για εφαρμογές σε εξωτερικούς χώρους όπου θα υπόκειται σε μεταβαλλόμενες περιβαλλοντικές συνθήκες, αλλά προστατευμένο από την απευθείας έκθεση στα στοιχεία της φύσης. Χρησιμοποιεί ένα ομοαξονικό μεγάφωνο διαφορικής διασποράς (Coaxial Differential Dispersion) με γούφερ 10” (250mm) και έξοδο υψηλών HF 1” (25mm). Διαθέτει σήτα ανθεκτική στο νερό και στα σωματίδια, κατασκευασμένη από επιψευδαργυρωμένο μαλακό χάλυβα με φινίρισμα ηλεκτροστατικής βαφής πούδρας. Είναι κατάλληλο για λειτουργία σε θερμοκρασίες μεταξύ -20°C έως +70°C και έχει ελεγχθεί περιβαλλοντικά ώστε να πληροί την πιστοποίηση IP54.

Χαρακτηριστικά

• Συμπαγές, παθητικό σύστημα δύο δρόμων CDD™
• Τεχνολογία Coaxial Differential Dispersion™ (Ομοαξονική Διαφορική Διασπορά)
• Κομψή καμπίνα από σύνθετο υλικό UPM Formi
• Λειτουργία σε εξωτερικούς χώρους, εφόσον είναι προστατευμένο από την απευθείας έκθεση στα στοιχεία της φύσης
• Θερμοκρασία λειτουργίας -20°C έως +70°C
• Περιβαλλοντικά ελεγμένο ώστε να καλύπτει την πιστοποίηση IP54
• Περιστρεφόμενη ομοαξονική μονάδα οδήγησης (μεγάφωνο) από τον χρήστη
• Επιλογές κάθετης και οριζόντιας τοποθέτησης
• Σήτα χωρίς βίδες, ανθεκτική στο νερό και στα σωματίδια
• Ονομαστική εμπέδηση 8Ω
• Ενσωματωμένες υποδοχές για ανάρτηση με κρίκους (eyebolts)
• Διακριτικά, στεγανοποιημένα αξεσουάρ τοποθέτησης
• Επιλογές βασικού χρώματος σε μαύρο ή λευκό

Εφαρμογές

• Εξωτερικοί χώροι εστιατορίων
• Μπαρ / Beach Bars
• Χώροι ξενοδοχείων
• Συστήματα κοντινής ακρόασης (nearfield) σε υπαίθρια στάδια
• Σταθμοί μεταφορών / Κόμβοι μετακίνησης
• Αίθουσες αναμονής, στοές και θεματικά πάρκα

______________________________________________________________________________________________

TYPE

• Compact, Coaxial Differential Dispersion passive two-way system

FREQUENCY RESPONSE

• 65Hz-20kHz ± 3dB
• -10dB @ 55Hz

DRIVER

• LF: 10” (250mm)/2.5” (63.5mm) voice coil, long excursion, shared ferrite motor system with HF
• HF: 1” (25mm) exit/1.4” (38mm) voice coil, polyimide dome compression driver

RATED POWER

• 250W AES, 1000W peak

SENSITIVITY

• 96dB

MAXIMUM SPL

• 120dB continuous, 126dB peak

NOMINAL IMPEDANCE

• 8Ω

DISPERSION (-6dB)

• 110˚-75˚ horizontal, 60˚ vertical (user-rotatable)

CROSSOVER

• 2kHz passive

ENCLOSURE

• 28 litre, composite material

FINISH

• Black or white as standard

PROTECTIVE GRILLE

• Zinc plated mild steel with powder coated finish and weatherised backing

ENVIRONMENTAL

• Rated at IP54

CONNECTORS

• Low profile 20A push-lock, weatherproof input panel cover with cable gland

PIN CONNECTIONS

• Left to right: Input+, Input -, Link -, Link+

FITTINGS

• 6 x M8 inserts for wall bracket
• 10 x M8 fly points

DIMENSIONS

• (W) 323mm x (H) 513mm x (D) 310mm
• (W) 12.7ins x (H) 20.23ins x (D) 12.2ins

WEIGHT

• 15.5kg (34.2lbs)

Martin Audio CDD10-WR

• Το ηχείο πρέπει να είναι ένα παθητικό σύστημα δύο δρόμων, το
  οποίο χρησιμοποιεί τεχνολογία Coaxial Differential Dispersion (Ομοαξονικής
  Διαφορικής Διασποράς). Τα μεγάφωνά του πρέπει να αποτελούνται από ένα γούφερ
  (μεγάφωνο χαμηλών συχνοτήτων) 10” ανάκλασης μπάσων (reflex-loaded) με κώνο
  ανθεκτικό στο νερό, και ένα ομοαξονικά τοποθετημένο πρόγραμμα οδήγησης
  συμπίεσης (compression driver) υψηλών συχνοτήτων με έξοδο 1”. Το μεγάφωνο
  υψηλών συχνοτήτων (HF) πρέπει να τροφοδοτείται από έναν στατικό κυματοδηγό, ο οποίος
  ενώνεται με κινούμενους κυματοδηγούς ενσωματωμένους στον κώνο του μεγαφώνου
  χαμηλών συχνοτήτων, ώστε να καθορίζεται η γεωμετρία της κόρνας υψηλών
  συχνοτήτων.
• Το ομοαξονικό μεγάφωνο πρέπει να μπορεί να περιστραφεί από
  τον χρήστη, ώστε να επιτρέπει την κατακόρυφη ή οριζόντια λειτουργία, ανάλογα με
  τις απαιτήσεις της εφαρμογής. Η οριζόντια διασπορά πρέπει να μεταβάλλεται από
  110° έως 75° και η κατακόρυφη διασπορά πρέπει να είναι 60°. Η απόκριση
  συχνότητας στον άξονα πρέπει να είναι 65Hz-20kHz +/- 3dB και το ηχείο πρέπει να
  παράγει μέγιστη στάθμη ηχητικής πίεσης (SPL) 126dB peak, υπολογισμένη στο 1
  μέτρο. Η διαχείριση ισχύος πρέπει να είναι 250W AES, 1000W peak. Η ονομαστική
  εμπέδηση πρέπει να είναι 8 ohms.
• Ο σύνδεσμος εισόδου (φίσα) πρέπει να είναι χαμηλού προφίλ,
  τύπου push-lock 20A, με αδιάβροχο κάλυμμα που ενσωματώνει στυπιοθλίπτη καλωδίου
  (cable gland). Τα τμήματα χαμηλών και υψηλών συχνοτήτων πρέπει να είναι
  ενσωματωμένα μέσω ενός εσωτερικού παθητικού δικτύου crossover στα 2kHz. Για
  βέλτιστη απόδοση, το ηχείο πρέπει να λειτουργεί σε συνδυασμό με έναν
  αποκλειστικό ηλεκτρονικό επεξεργαστή/ελεγκτή (controller).
• Η καμπίνα πρέπει να είναι κατασκευασμένη από άκαμπτο σύνθετο
  υλικό και να διαθέτει υποδοχές με σπείρωμα και βίδες από ανοξείδωτο χάλυβα για
  επιτοίχια και οροφική τοποθέτηση. Τα μεγάφωνα πρέπει να προστατεύονται από μια
  γρίλια από γαλβανισμένο χάλυβα με ηλεκτροστατική βαφή πούδρας, με επένδυση
  Declon® και μια δευτερεύουσα γρίλια με υδρόφοβο πλέγμα. Το ηχείο πρέπει να
  πληροί την περιβαλλοντική πιστοποίηση IP54.
• Οι διαστάσεις (Π x Υ x Β) πρέπει να είναι 323mm x 513mm x
  310mm (12.7in x 20.2in x 12.2in). Το βάρος πρέπει να είναι 15.5kg (34.2lbs).

• Το ηχείο πρέπει να είναι το Martin Audio CDD10-WR.

___________________________________________________________________________________________________

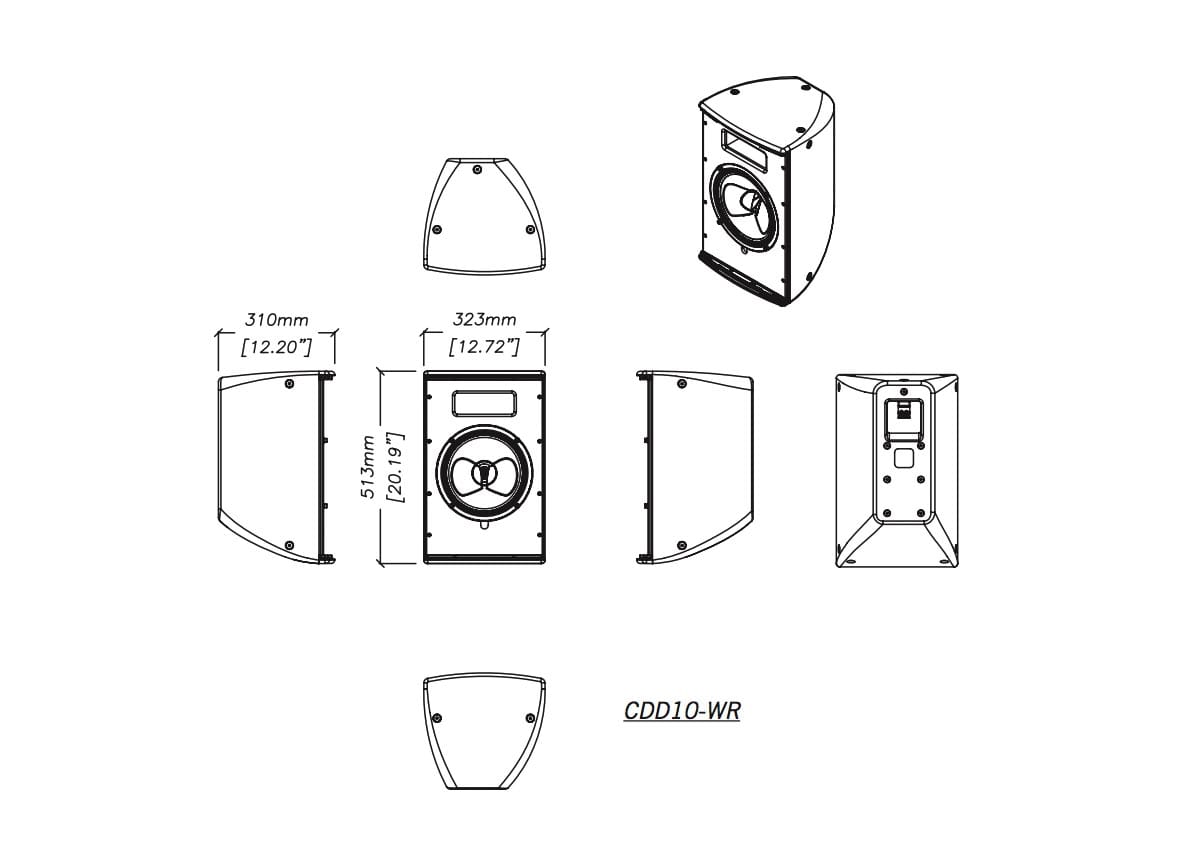

Technical
Drawings for CDD10-WR

• DWG
• PDF

3D SketchUp
Models for CDD10-WR

• REVIT FILE
• REVIT NOTES

________________________________________________________________________________

USER GUIDE
BROCHURE
DATASHEET
SETTINGS [V2.2]
MEASUREMENT DATA
