MARTIN AUDIO CDD10 Ηχείο επίτοιχο 10
MARTIN AUDIO CDD10 Ηχείο επίτοιχο 10
MARTIN AUDIO CDD10 Ηχείο επίτοιχο 10
Κατασκευαστής: MARTIN AUDIO
Διαθεσιμότητα: Παραλαβή 1 εως 3 ημέρες
€1.810,40

MARTIN AUDIO CDD10
10"
Passive Coaxial Differential Dispersion On-wall Loudspeaker


  • Η τεχνολογία Coaxial Differential Dispersion που χρησιμοποιείται στο CDD10 προσφέρει πιο ομοιόμορφη κάλυψη του κοινού σε σχέση με συστήματα που έχουν σταθερά μοτίβα κάλυψης X° x Y° — διοχετεύοντας σχετικά περισσότερη ισχύ στο πίσω μέρος του κοινού, ενώ παράλληλα διατηρεί ευρεία οριζόντια κάλυψη στα κοντινά πλάνα. Ο καινοτόμος οδηγός CDD επιτυγχάνει άθροιση των τμημάτων LF και HF ως «σημειακή πηγή» (point source) — εξαλείφοντας τις εκτός άξονα διακυμάνσεις στη συχνότητα απόκρισης που σχετίζονται με τα μη ομοαξονικά σχέδια. Βελτιώνοντας τα συμβατικά ομοαξονικά σχέδια, τα οποία μπορεί να υποφέρουν από συγκέντρωση υψηλών συχνοτήτων (beaming), ο οδηγός διαθέτει έναν στατικό κυματοδηγό που ενσωματώνεται άψογα με το μοναδικό σχήμα του κώνου — διατηρώντας το μοτίβο διασποράς μέχρι τις πολύ υψηλές συχνότητες.
  • Το οπτικά ξεχωριστό περίβλημα από σύνθετο υλικό μπορεί να χρησιμοποιηθεί είτε σε οριζόντιο (landscape) είτε σε κατακόρυφο (portrait) προσανατολισμό, με την περιστροφή του οδηγού να επιτυγχάνεται εύκολα αφαιρώντας την προστατευτική γρίλια που δεν απαιτεί βίδες. Το καμπύλο σχήμα του CDD10 επιτρέπει την επιφανειακή τοποθέτησή του κοντά σε τοίχο μέσω μιας προαιρετικής βάσης τοίχου ή την ανάρτησή του από την οροφή με κρίκους (eyebolts) ή με επιλογή οριζόντιας βάσης τύπου "U" (yoke).
  • Διαθέσιμο στάνταρ σε μαύρο (RAL9005) ή λευκό (RAL9016) χρώμα, το CDD10 μπορεί να παραδοθεί κατόπιν παραγγελίας σε οποιοδήποτε χρώμα της παλέτας RAL.
  • Ως παθητικό σύστημα δύο δρόμων πλήρους εύρους (full-range), το CDD10 θα πρέπει να χρησιμοποιείται με έναν συμβατό ελεγκτή με τις κατάλληλες ρυθμίσεις περιοριστή (limiter) για την παροχή προστασίας του συστήματος.
  • Όταν χρησιμοποιείται με τον ελεγκτή DX4.0 ή έναν ενισχυτή iKON, υπάρχουν πλέον βελτιωμένες προεπιλογές (pre-sets) βασισμένες σε DSP και FIR για την επίτευξη της απόλυτης μέγιστης απόδοσης και πιστότητας, ενώ οι ρυθμίσεις του περιοριστή προστατεύουν την ακεραιότητα του συστήματος.






Υπολογισμός δόσεων

Ποσότητα

Στα Αγαπημένα
Credit module TBI Bank RO 1.0.11
adescription

Το CDD10 είναι ένα πολύ συμπαγές παθητικό σύστημα ηχείων δύο δρόμων, το οποίο χρησιμοποιεί έναν ομοαξονικό οδηγό διαφορικής διασποράς (Coaxial Differential Dispersion) με LF 10” (250mm) / έξοδο HF 1” (25mm). Είναι μοναδικά σχεδιασμένο για να καλύπτει τις ανάγκες κύριου ήχου (foreground) σε μουσικά μπαρ και κλαμπ, καθώς και για ποικίλες αρχιτεκτονικές εφαρμογές που απαιτούν υψηλές στάθμες ήχου από ένα πολύ συμπαγές περίβλημα. Η χρήση του σε συνδυασμό με ένα subwoofer SX118 ή CX218 επιτρέπει στο CDD10 να λειτουργήσει ως ένα μικρό σύστημα για πίστα χορού, εξαιρετικά ισχυρό για το μέγεθός του.


Χαρακτηριστικά

  • Συμπαγές παθητικό σύστημα δύο δρόμων CDD™
  • Τεχνολογία Coaxial Differential Dispersion™
  • Κομψό περίβλημα από σύνθετο υλικό UPM Formi
  • Δυνατότητα περιστροφής της ομοαξονικής μονάδας από τον χρήστη
  • Επιλογές κατακόρυφης και οριζόντιας τοποθέτησης
  • Διάτρητη ατσάλινη γρίλια χωρίς βίδες
  • Ονομαστική εμπέδηση 8Ω
  • Διακριτικά αξεσουάρ τοποθέτησης
  • Ενσωματωμένες υποδοχές για ανάρτηση με κρίκους (eyebolts)
  • Επιλογές βασικού χρώματος σε μαύρο ή λευκό

Εφαρμογές

  • Κλαμπ και μπαρ με ζωντανή μουσική
  • Νυχτερινά κέντρα (Nightclubs)
  • Μπαρ και εστιατόρια
  • Μουσεία και χώροι οπτικοακουστικών μέσων (AV)
  • Συνεδριακά κέντρα
  • Ξενοδοχεία
  • Καταστήματα λιανικής
  • Κέντρα αναψυχής
  • Χώροι λατρείας (Εκκλησίες)

_________________________________________________________________________________

TYPE

  • Compact, Coaxial Differential Dispersion passive two-way system

FREQUENCY RESPONSE

  • 65Hz-20kHz ± 3dB, -10dB @ 55Hz

DRIVER

  • LF: 10” (250mm)/2.5” (63.5mm) voice coil, long excursion, shared ferrite motor with HF
  • HF: 1” (25mm) exit/1.4” (38mm) voice coil, polyimide dome compression driver

RATED POWER

  • 250W AES, 1000W peak

SENSITIVITY

  • 96dB

MAXIMUM SPL

  • 120dB continuous, 126dB peak

NOMINAL IMPEDANCE

  • 8Ω

DISPERSION (-6dB)

  • 110˚-75˚ horizontal, 60˚ vertical (user-rotatable)

CROSSOVER

  • 2kHz passive

ENCLOSURE

  • 28 litre, composite material

FINISH

  • Black or white textured paint

PROTECTIVE GRILLE

  • Black or white perforated steel with scrim cloth backing

CONNECTORS

  • Low profile 20A push-lock

PIN CONNECTIONS

  • Left to right: Input+, Input -, Link -, Link+

FITTINGS

  • 6 x M8 inserts for wall bracket
  • 10 x M8 fly points

DIMENSIONS

  • (W) 323mm x (H) 513mm x (D) 310mm
  • (W) 12.7ins x (H) 20.2ins x (D) 12.2ins

WEIGHT

  • 15.3kg (33.7lbs)

Martin Audio CDD10

  • Το
    ηχείο πρέπει να είναι ένα παθητικό σύστημα δύο δρόμων, το οποίο χρησιμοποιεί
    την τεχνολογία     Coaxial Differential Dispersion
    (Ομοαξονική Διαφορική Διασπορά).     Οι μετατροπείς του πρέπει να αποτελούνται από έναν οδηγό χαμηλών
    συχνοτήτων (LF) 10” με φόρτιση reflex και έναν ομοαξονικά τοποθετημένο οδηγό
    συμπίεσης υψηλών συχνοτήτων (HF) με έξοδο 1”, ο οποίος φορτίζεται από έναν
    στατικό κυματοδηγό που ενσωματώνεται με κινητούς κυματοδηγούς προστιθέμενους
    στον κώνο του οδηγού χαμηλών συχνοτήτων για τη διαμόρφωση της γεωμετρίας της
    κόρνας HF.
  • Ο ομοαξονικός οδηγός πρέπει να προσφέρει τη δυνατότητα περιστροφής
    από τον χρήστη, ώστε να επιτρέπει την κατακόρυφη ή οριζόντια λειτουργία,
    ανάλογα με τις απαιτήσεις της εφαρμογής. Η οριζόντια διασπορά πρέπει να
    κυμαίνεται από 110° έως 75° και η κατακόρυφη διασπορά πρέπει να είναι 60°. Η
    απόκριση συχνότητας στον άξονα πρέπει να είναι 65Hz-20kHz +/- 3dB και το ηχείο
    πρέπει να παράγει μέγιστη στάθμη SPL 126dB peak, υπολογισμένη στο 1 μέτρο. Η
    διαχείριση ισχύος πρέπει να είναι 250W AES, 1000W peak. Η ονομαστική εμπέδηση
    πρέπει να είναι 8 ohms.
  • Το βύσμα εισόδου πρέπει να είναι τύπου push-lock 20A
    χαμηλού προφίλ. Τα τμήματα χαμηλών και υψηλών συχνοτήτων πρέπει να
    διαχωρίζονται από ένα εσωτερικό παθητικό δίκτυο (crossover) στα 2kHz. Για τη
    βέλτιστη απόδοση, το ηχείο πρέπει να λειτουργεί σε συνδυασμό με έναν ειδικό
    ηλεκτρονικό ελεγκτή (controller).
  • Το περίβλημα πρέπει να είναι κατασκευασμένο από
    άκαμπτο σύνθετο υλικό και να διαθέτει σπειροειδείς υποδοχές για τοποθέτηση σε
    τοίχο και οροφή. Οι οδηγοί πρέπει να προστατεύονται από μια διάτρητη ατσάλινη
    γρίλια με εσωτερική υφασμάτινη επένδυση (scrim cloth).
  • Οι διαστάσεις (Π x Υ x Β)
    πρέπει να είναι 323mm x 513mm x 310mm (12.7in x 20.2in x 12.2in).
  • Το βάρος
    πρέπει να είναι 15.3kg (33.7lbs).
  • Το ηχείο πρέπει να είναι το Martin Audio
    CDD10.

_____________________________________________________________________________________

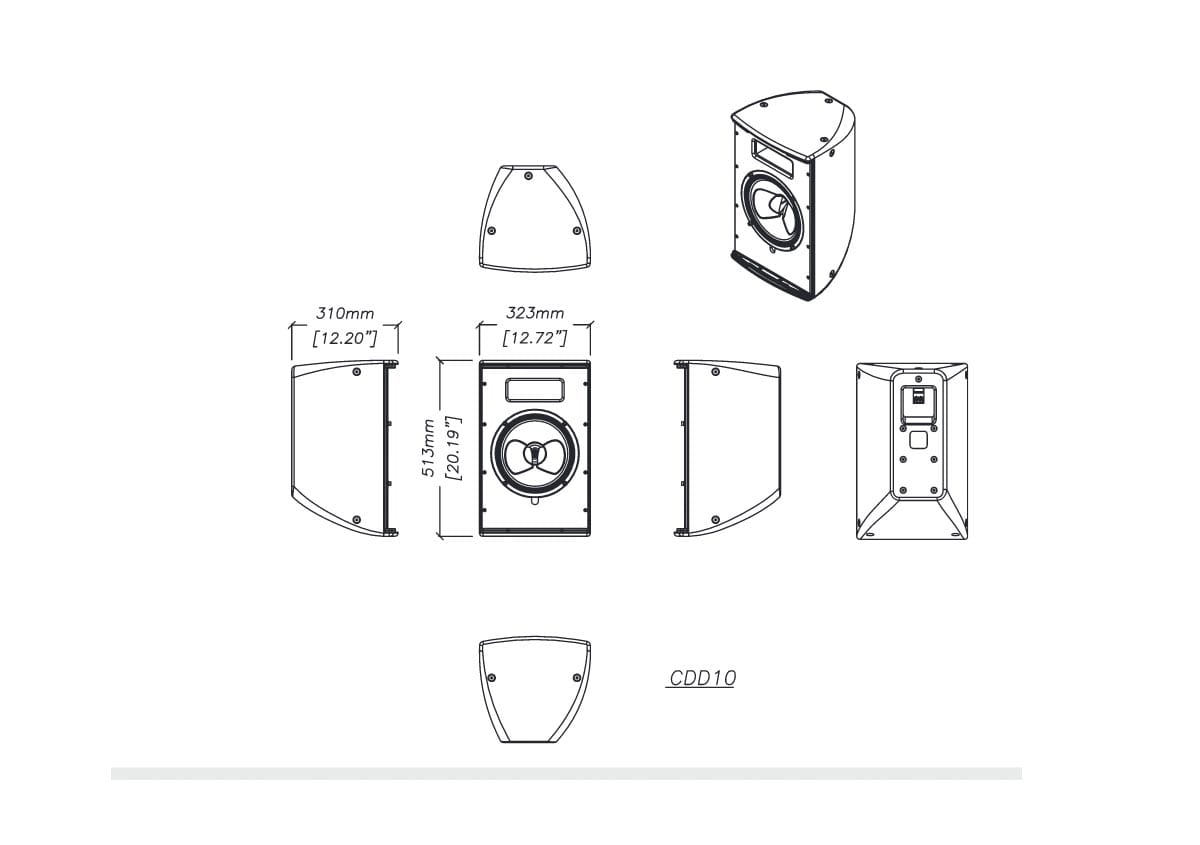

Technical
Drawings for CDD10

3D SketchUp
Models for CDD10

Revit File
for CDD Series loudspeakers

__________________________________________________
USER GUIDE
BROCHURE
DATASHEET
MEASURMENT DATA
SETTINGS [V2.2]

_____________________________________________________________________________________________________________________

All
information is Copyright. Martin Audio Ltd.
