MARTIN AUDIO CDD5B Ηχείο επίτοιχο 5

Το CDD5 είναι ένα παθητικό micro ηχείο δύο δρόμων, σχεδιασμένο για διακριτική τοποθέτηση σε αρχιτεκτονικές εγκαταστάσεις — συμπεριλαμβανομένων μπαρ, μουσείων, φουαγιέ, κοινόχρηστων χώρων υποδοχής (concourses), εκθεσιακών κέντρων και χώρων λατρείας. Διαθέτει έναν μοναδικό, προστατευμένο με δίπλωμα ευρεσιτεχνίας (πατέντα) ομοαξονικό οδηγό διαφορικής διασποράς (Coaxial Differential Dispersion) με LF 5” (125mm) και HF 0.7” (19mm) μέσα σε μια άκαμπτη χυτή καμπίνα ABS, ενώ συνοδεύεται από μια ειδική βάση στήριξης πολλαπλών κατευθύνσεων (omni-directional).

Χαρακτηριστικά

• Εξαιρετικά συμπαγές (Ultra-Compact), παθητικό σύστημα δύο δρόμων CDD™Τεχνολογία Coaxial Differential Dispersion™ (Ομοαξονική Διαφορική Διασπορά)
• Κομψή χυτή καμπίνα από υλικό ABS
• Ομοαξονική μονάδα οδήγησης με δυνατότητα περιστροφής από τον χρήστη
• Επιλογές κατακόρυφης και οριζόντιας τοποθέτησης
• Διάτρητη ατσάλινη σήτα προστασίας χωρίς βίδες
• Ονομαστική εμπέδηση 8Ω
• Διακριτικά εξαρτήματα τοποθέτησης / βάσεις
• Στάνταρ επιλογές χρώματος σε μαύρο ή λευκό
• Επιλογή ενσωμάτωσης μετασχηματιστή γραμμής 70V/100V

Εφαρμογές

• Μπαρ και εστιατόρια
• Μουσεία και οπτικοακουστικοί χώροι (AV Spaces)
• Συνεδριακά κέντρα
• Ξενοδοχεία
• Καταστήματα λιανικής
• Κέντρα αναψυχής και αθλητισμού
• Χώροι λατρείας / Εκκλησίες

________________________________________________________________________________________________

TYPE

• Ultra-Compact, Coaxial Differential Dispersion passive two-way system

FREQUENCY RESPONSE

• 100Hz-20kHz ± 3dB, 10dB @ 70Hz

DRIVER

• LF: 5.25” (130mm)/1.25” (32mm) voice coil, long excursion, ferrite motor system
• HF: 0.75” (19mm) voice coil, fabric dome with neodymium motor system

RATED POWER

• 100W AES, 400W peak

SENSITIVITY

• 90dB

MAXIMUM SPL

• 110dB continuous, 116dB peak

NOMINAL IMPEDANCE

• 8Ω

DISPERSION (-6dB)

• 120˚-90˚ horizontal, 80˚ vertical (user-rotatable)

CROSSOVER

• 2.5kHz passive

ENCLOSURE

• 3 litre, ABS

FINISH

• Black or white

PROTECTIVE GRILLE

• Black or white perforated steel with scrim cloth backing

CONNECTORS

• Low profile 13A push-lock

PIN CONNECTIONS

• Left to right: Input+, Input -, Link -, Link +

FITTINGS

• 6 x M5 inserts for wall/ceiling brackets

DIMENSIONS

• (W) 160mm x (H) 230mm x (D) 149mm
• (W) 6.3ins x (H) 9.1 ins x (D) 5.9 ins

WEIGHT

• 3kg (6.6lbs)

Martin Audio CDD5

• Το ηχείο πρέπει να είναι ένα παθητικό σύστημα δύο δρόμων, το οποίο χρησιμοποιεί την τεχνολογία Coaxial Differential Dispersion (Ομοαξονική Διαφορική Διασπορά). Τα μεγάφωνά του πρέπει να αποτελούνται από έναν οδηγό χαμηλών συχνοτήτων 5.25” με φόρτιση reflex (reflex-loaded) και έναν ομοαξονικά τοποθετημένο οδηγό υψηλών συχνοτήτων τύπου θόλου (dome) 0.75”. Ο οδηγός υψηλών συχνοτήτων πρέπει να φορτίζεται από έναν στατικό κυματοδηγό, ο οποίος ενσωματώνεται με κινητούς κυματοδηγούς προσαρμοσμένους στον κώνο του οδηγού χαμηλών συχνοτήτων, καθορίζοντας έτσι τη γεωμετρία της χοάνης (κόρνας) των υψηλών συχνοτήτων (HF horn).
• Ο ομοαξονικός οδηγός πρέπει να μπορεί να περιστραφεί από τον χρήστη, ώστε να επιτρέπει την κατακόρυφη ή οριζόντια λειτουργία, ανάλογα με τις απαιτήσεις της εφαρμογής. Η οριζόντια διασπορά πρέπει να μεταβάλλεται από 120° έως 90° και η κατακόρυφη διασπορά πρέπει να είναι 80°. Η απόκριση συχνότητας στον άξονα (on-axis) πρέπει να είναι 100Hz-20kHz +/- 3dB και το ηχείο πρέπει να παράγει μέγιστη στάθμη ακουστικής πίεσης (SPL) 116dB peak, υπολογισμένη στο 1 μέτρο. Η διαχείριση ισχύος πρέπει να είναι 100W AES, 400W peak. Η ονομαστική εμπέδηση πρέπει να είναι 8 ohms.
• Ο σύνδεσμος εισόδου πρέπει να είναι τύπου push-lock χαμηλού προφίλ, προδιαγραφών 13A. Τα τμήματα χαμηλών και υψηλών συχνοτήτων πρέπει να διαχωρίζονται μέσω ενός εσωτερικού παθητικού crossover (δικτύου) στα 2.5kHz. Για βέλτιστη απόδοση, το ηχείο πρέπει να λειτουργεί σε συνδυασμό με έναν εξειδικευμένο ηλεκτρονικό ελεγκτή (controller).
• Η καμπίνα πρέπει να είναι κατασκευασμένη από υλικό ABS και να διαθέτει σπειροειδείς υποδοχές (threaded inserts) για επιτοίχια τοποθέτηση ή ανάρτηση σε οροφή. Τα μεγάφωνα πρέπει να προστατεύονται από μια διάτρητη ατσάλινη σήτα με εσωτερική επένδυση από ηχοπερατό ύφασμα (scrim cloth).
• Οι διαστάσεις (Π x Υ x Β) πρέπει να είναι 160mm x 230mm x 149mm (6.3in x 9.1in x 5.9in).
• Το βάρος πρέπει να είναι 2.7kg (6lbs).
• Το ηχείο πρέπει να είναι το Martin Audio CDD5.

_________________________________________________________________________________________

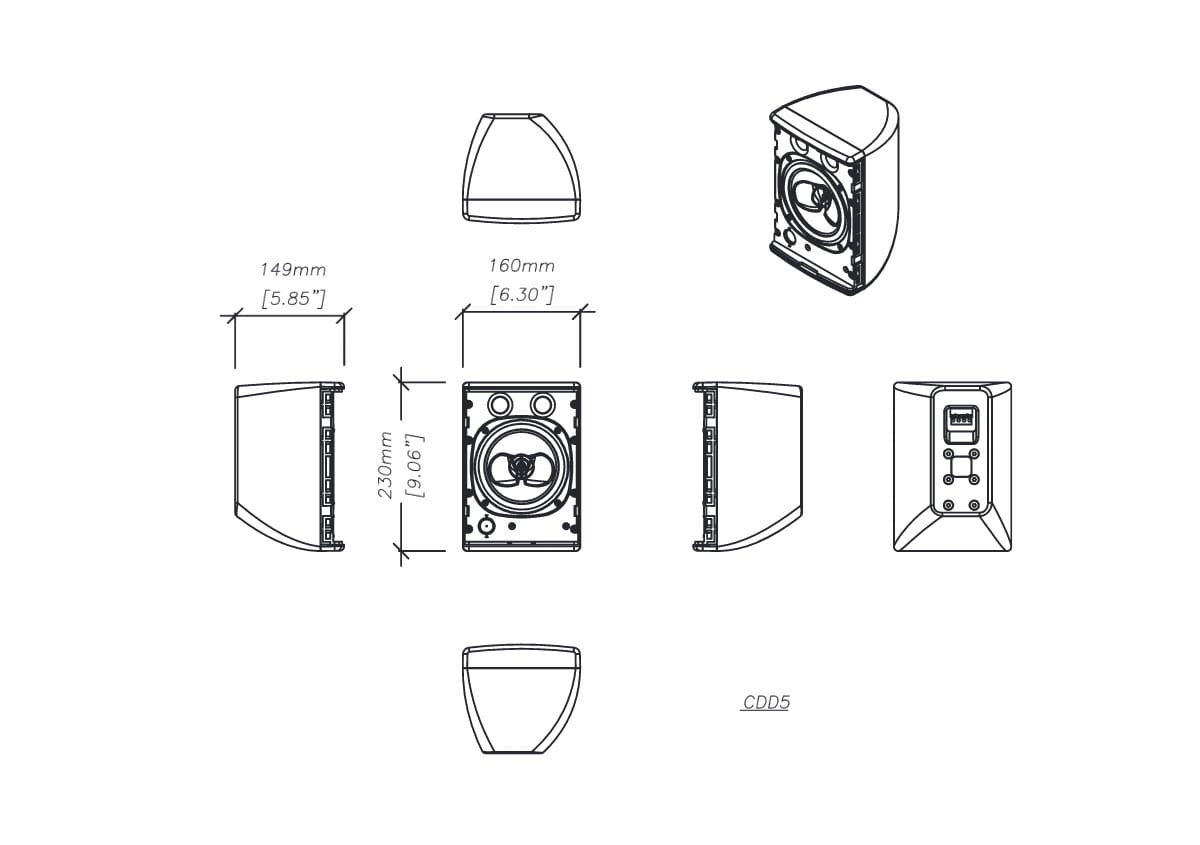

Technical Drawings for CDD5
