MARTIN AUDIO CDD12W Ηχείο επίτοιχο 12
MARTIN AUDIO CDD12W Ηχείο επίτοιχο 12
Κατασκευαστής: MARTIN AUDIO
Διαθεσιμότητα: Παραλαβή 1 εως 3 ημέρες
€2.579,20

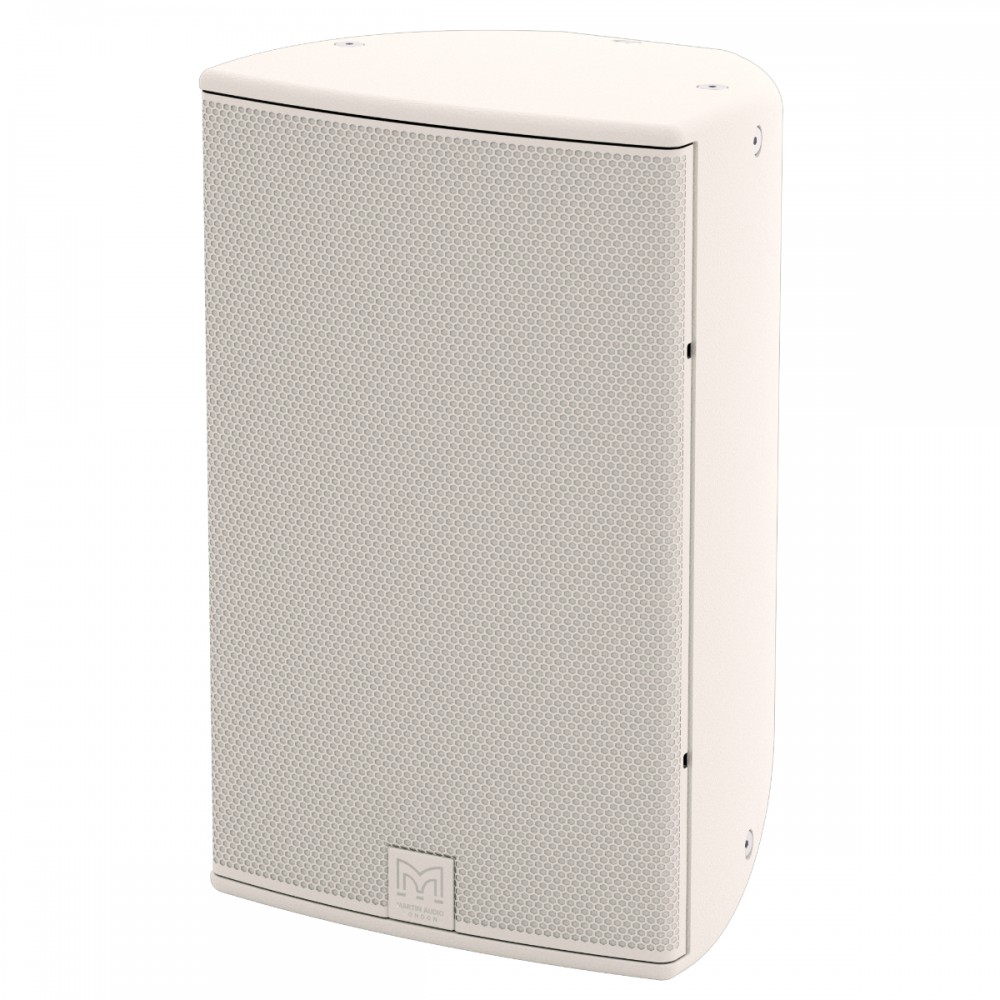

MARTIN AUDIO CDD12W
Ηχείο επίτοιχο με Coaxial Differential Dispersion 12", 2 way, 300W/8Ω, λευκό


  • Η τεχνολογία Coaxial Differential Dispersion (Ομοαξονική Διαφορική Διασπορά) που χρησιμοποιείται στο CDD12-WR προσφέρει πιο σταθερή κάλυψη του κοινού σε σύγκριση με συστήματα που έχουν σταθερά μοτίβα κάλυψης Χ° x Υ° — προβάλλοντας σχετικά μεγαλύτερη ένταση στο πίσω μέρος του κοινού, ενώ παράλληλα διατηρεί ευρεία οριζόντια κάλυψη σε κοντινή απόσταση. Το καινοτόμο μεγάφωνο CDD επιτυγχάνει άθροιση των τμημάτων LF και HF ως «σημειακή πηγή» (point source) — εξαλείφοντας τις εκτός άξονα διακυμάνσεις στην απόκριση συχνότητας που σχετίζονται με τις μη ομοαξονικές σχεδιάσεις. Βελτιώνοντας τις συμβατικές ομοαξονικές σχεδιάσεις, οι οποίες μπορεί να παρουσιάζουν στενή συγκέντρωση των υψηλών συχνοτήτων (beaming), το μεγάφωνο διαθέτει έναν στατικό κυματοδηγό που ενώνεται άψογα με το μοναδικό σχήμα του κώνου — διατηρώντας το μοτίβο διασποράς μέχρι και τις πολύ υψηλές συχνότητες.
  • Το μεγάφωνο LF διαθέτει πηνίο φωνής 2.5” (65mm) και ένα αποδοτικό μαγνητικό σύστημα με δακτύλιο αποδιαμόρφωσης αλουμινίου για την ελαχιστοποίηση της παραμόρφωσης, ενώ το μεγάφωνο HF χρησιμοποιεί διάφραγμα πολυιμιδίου 1.75” (44mm) και διαθέτει phase-plug χαμηλής συμπίεσης για τη μείωση της μη γραμμικότητας.
  • Η οπτικά ξεχωριστή καμπίνα από κόντρα πλακέ σημύδας μπορεί να χρησιμοποιηθεί είτε σε οριζόντιο (landscape) είτε σε κατακόρυφο (portrait) προσανατολισμό, με την περιστροφή του μεγαφώνου να επιτυγχάνεται εύκολα αφαιρώντας την προστατευτική σήτα που δεν διαθέτει βίδες. Το καμπύλο σχήμα του CDD12-WR επιτρέπει την επιτοίχια τοποθέτησή του σε κοντινή απόσταση από τον τοίχο μέσω μιας προαιρετικής βάσης τοίχου, ή την ανάρτησή του από την οροφή με κρίκους (eyebolts) ή με προαιρετική οριζόντια βάση τύπου "Π" (yoke). Διατίθεται μια πλήρης σειρά αξεσουάρ με προστασία από τις καιρικές συνθήκες, και τα εξαρτήματα στερέωσης πάνω στο ηχείο είναι κατασκευασμένα από ανοξείδωτο ατσάλι.
  • Διατίθεται στάνταρ σε μαύρο (RAL9005) ή λευκό (RAL9016) χρώμα, καθώς και σε οποιοδήποτε άλλο χρώμα RAL κατόπιν παραγγελίας. Ως ένα παθητικό σύστημα δύο δρόμων πλήρους εύρους, το CDD12-WR θα πρέπει να χρησιμοποιείται με έναν συμβατό ελεγκτή (controller) με τις κατάλληλες ρυθμίσεις περιοριστή (limiter) για την παροχή προστασίας στο σύστημα.
  • Όταν χρησιμοποιείται με τον ελεγκτή DX4.0 ή με έναν ενισχυτή iKON, υπάρχουν πλέον βελτιωμένες προεπιλογές (presets) βασισμένες σε DSP και FIR, ώστε να αποδίδεται η μέγιστη δυνατή απόδοση και πιστότητα, ενώ οι ρυθμίσεις του περιοριστή προστατεύουν την ακεραιότητα του συστήματος.













Υπολογισμός δόσεων

Ποσότητα

Στα Αγαπημένα
Credit module TBI Bank RO 1.0.11
adescription



Το CDD12-WR είναι ένα συμπαγές, παθητικό σύστημα δύο δρόμων με προστασία από τις καιρικές συνθήκες, σχεδιασμένο για εγκαταστάσεις που απαιτούν υψηλά επίπεδα απόδοσης. Είναι κατάλληλο για εξωτερικές εφαρμογές όπου υπόκειται σε μεταβαλλόμενες περιβαλλοντικές συνθήκες, αλλά προστατεύεται από την απευθείας έκθεση στα στοιχεία της φύσης. Το υψηλών προδιαγραφών ομοαξονικό μεγάφωνο διαφορικής διασποράς (Coaxial Differential Dispersion) με LF 12” (300mm) / έξοδο HF 1” προσφέρει τέλειο ήχο στο κοινό σε μεσαίες αποστάσεις κάλυψης. Διαθέτει σήτα ανθεκτική στο νερό και στα σωματίδια, κατασκευασμένη από γαλβανισμένο μαλακό χάλυβα με ηλεκτροστατική βαφή πούδρας, είναι κατάλληλο για θερμοκρασίες λειτουργίας μεταξύ -20°C έως +70°C και έχει ελεγχθεί περιβαλλοντικά ώστε να πληροί τις προδιαγραφές IP54.


Χαρακτηριστικά

  • Συμπαγές, παθητικό σύστημα δύο δρόμων CDD™
  • Τεχνολογία Coaxial Differential Dispersion™ (Ομοαξονική Διαφορική Διασπορά)
  • Κομψή καμπίνα από σύνθετο υλικό UPM Formi
  • Λειτουργία σε εξωτερικούς χώρους (όταν προστατεύεται από την απευθείας έκθεση στα στοιχεία της φύσης)
  • Θερμοκρασία λειτουργίας -20°C έως +70°C
  • Περιβαλλοντικά ελεγμένο κατά το πρότυπο IP54
  • Δυνατότητα περιστροφής της ομοαξονικής μονάδας από τον χρήστη
  • Επιλογές κάθετης και οριζόντιας τοποθέτησης
  • Σήτα χωρίς βίδες, ανθεκτική στο νερό και στα σωματίδια
  • Ονομαστική εμπέδηση 8Ω
  • Ενσωματωμένες υποδοχές για ανάρτηση με κρίκους (eyebolts)
  • Διακριτικά αξεσουάρ τοποθέτησης με προστασία από τις καιρικές συνθήκες
  • Επιλογές βασικού χρώματος σε μαύρο ή λευκό


Εφαρμογές

  • Εξωτερικοί χώροι Εστιατορίων
  • Μπαρ

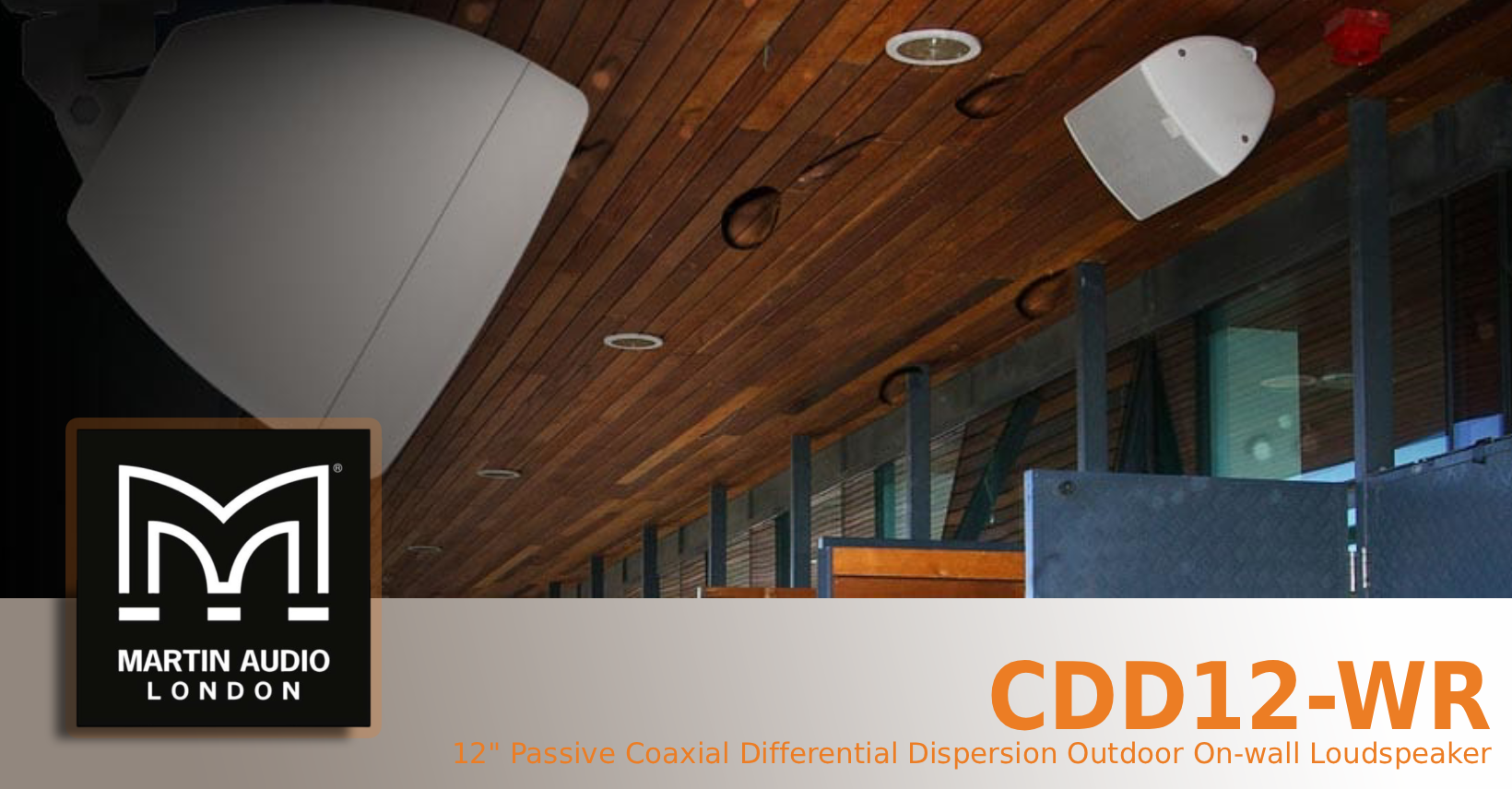

  • Χώροι Ξενοδοχείων
  • Συστήματα κοντινής ακρόασης (Nearfield) σε εξωτερικά Στάδια
  • Κόμβοι Μεταφορών / Σταθμοί

____________________________________________________________________________________

TYPE

  • Compact, high-output, Coaxial Differential Dispersion passive two-way system

FREQUENCY RESPONSE

  • 62Hz-20kHz ± 3dB
  • -10dB @ 50Hz

DRIVER

  • LF: 12” (300mm)/2.5” (63.5mm) voice coil, long excursion, shared ferrite motor system with HF
  • HF: 1” (25mm) exit/1.7” (44mm) voice coil, polyimide dome compression driver

RATED POWER

  • 300W AES, 1200W peak

SENSITIVITY

  • 97dB

MAXIMUM SPL

  • 122dB continuous, 128dB peak

NOMINAL IMPEDANCE

  • 8Ω

DISPERSION (-6dB)

  • 110˚-60˚ horizontal, 60˚ vertical (user-rotatable)

CROSSOVER

  • 1.9kHz passive

ENCLOSURE

  • 38 litre, composite material

FINISH

  • Black or white as standard

PROTECTIVE GRILLE

  • Zinc plated mild steel with powder coated finish and weatherised backing

ENVIRONMENTAL

  • Rated at IP54

CONNECTORS

  • Low profile 20A push-lock, weatherproof input panel cover with cable gland

PIN CONNECTIONS

  • Left to right: Input+, Input -, Link -, Link+

FITTINGS

  • 6 x M8 inserts for wall bracket
  • 10 x M8 fly points

DIMENSIONS

  • (W) 360mm x (H) 571mm x (D) 350mm
  • (W) 14.2ins x (H) 22.5ins x (D) 13.8ins

WEIGHT

  • 19.8kg (43.65lbs)


Martin Audio CDD12-WR

  • Το ηχείο θα είναι ένα παθητικό σύστημα δύο δρόμων, το οποίο χρησιμοποιεί την τεχνολογία Coaxial Differential Dispersion (Ομοαξονική Διαφορική Διασπορά). Τα μεγάφωνά του θα αποτελούνται από ένα μεγάφωνο χαμηλών συχνοτήτων (LF) 12” με φόρτιση reflex και αδιάβροχο κώνο, καθώς και ένα ομοαξονικά τοποθετημένο μεγάφωνο συμπίεσης υψηλών συχνοτήτων (HF) με έξοδο 1”. Το μεγάφωνο HF θα φορτίζεται από έναν στατικό κυματοδηγό που ενώνεται με κινούμενους κυματοδηγούς προσαρμοσμένους στον κώνο του μεγαφώνου χαμηλών συχνοτήτων, καθορίζοντας έτσι τη γεωμετρία της κόρνας HF.
  • Το ομοαξονικό μεγάφωνο θα μπορεί να περιστραφεί από τον χρήστη, ώστε να επιτρέπει την κατακόρυφη ή οριζόντια λειτουργία, ανάλογα με τις απαιτήσεις της εφαρμογής. Η οριζόντια διασπορά θα μεταβάλλεται από 110° έως 60° και η κατακόρυφη διασπορά θα είναι 60°. Η απόκριση συχνότητας στον άξονα (on-axis) θα είναι 62Hz-20kHz +/- 3dB και το ηχείο θα παράγει μέγιστη στάθμη ακουστικής πίεσης (SPL) 128dB peak, υπολογισμένη στο 1 μέτρο. Η διαχείριση ισχύος θα είναι 300W AES, 1200W peak. Η ονομαστική εμπέδηση θα είναι 8 ohms.
  • Το βύσμα εισόδου θα είναι χαμηλού προφίλ, τύπου push-lock 20A, με αδιάβροχο κάλυμμα που ενσωματώνει στυπιοθλίπτη καλωδίου (cable gland). Τα τμήματα χαμηλών και υψηλών συχνοτήτων θα είναι ενσωματωμένα μέσω ενός εσωτερικού παθητικού δικτύου crossover στα 1.9kHz. Για βέλτιστη απόδοση, το ηχείο θα λειτουργεί σε συνδυασμό με έναν αποκλειστικό ηλεκτρονικό ελεγκτή (controller).
  • Η καμπίνα θα είναι κατασκευασμένη από κόντρα πλακέ σημύδας και θα διαθέτει σπειροειδή ένθετα με βίδες από ανοξείδωτο ατσάλι για τοποθέτηση σε τοίχο και οροφή. Τα μεγάφωνα θα προστατεύονται από μια γαλβανισμένη ατσάλινη σήτα με ηλεκτροστατική βαφή πούδρας, επένδυση Declon® και μια δεύτερη εσωτερική σήτα με υδρόφοβο πλέγμα. Το ηχείο θα πληροί τις προδιαγραφές περιβαλλοντικής προστασίας IP54.
  • Οι διαστάσεις (Π x Υ x Β) θα είναι 360mm x 560mm x 350mm (14.17ins x 22.05ins x 13.78ins). Το βάρος θα είναι 19kg (41.89 lbs).

  • Το ηχείο θα είναι το Martin Audio CDD12-WR.

________________________________________________________________________________________________________________________

Technical Drawings for CDD12-WR

Revit File for CDD Series loudspeakers

_____________________________________________________________________________

USER GUIDE

BROCHURE

DATASHEET

SETTINGS [V2.2]

MEASUREMET DATA
_______________________________________________________________________________________________________________________

All information is Copyright. Martin Audio Ltd.
