MARTIN AUDIO CDD12B Ηχείο επίτοιχο 12
MARTIN AUDIO CDD12B Ηχείο επίτοιχο 12
MARTIN AUDIO CDD12B Ηχείο επίτοιχο 12
MARTIN AUDIO CDD12B Ηχείο επίτοιχο 12
Κατασκευαστής: MARTIN AUDIO
Διαθεσιμότητα: Παραλαβή 1 εως 3 ημέρες
€2.579,20

MARTIN AUDIO CDD12B
Ηχείο επίτοιχο με Coaxial Differential Dispersion 12", 2 way, 300W/8Ω, μαύρο


  • Η τεχνολογία Coaxial Differential Dispersion (Ομοαξονικής Διαφορικής Διασποράς) που χρησιμοποιείται στο CDD12 προσφέρει πιο σταθερή κάλυψη του κοινού σε σύγκριση με συστήματα που έχουν σταθερά πρότυπα κάλυψης X° x Y° — προβάλλοντας σχετικά μεγαλύτερη ένταση στο πίσω μέρος του κοινού, ενώ παράλληλα διαθέτει ευρεία οριζόντια κάλυψη σε κοντινή απόσταση. Το καινοτόμο μεγάφωνο CDD επιτυγχάνει άθροιση των τμημάτων χαμηλών (LF) και υψηλών (HF) συχνοτήτων ως «σημειακή πηγή» (point source) — εξαλείφοντας τις εκτός άξονα διακυμάνσεις στην απόκριση συχνότητας που σχετίζονται με τα μη ομοαξονικά σχέδια. Βελτιώνοντας τα συμβατικά ομοαξονικά σχέδια, τα οποία μπορεί να υποφέρουν από συγκέντρωση των υψηλών συχνοτήτων σε στενή δέσμη (high-frequency beaming), το μεγάφωνο διαθέτει έναν στατικό κυματοδηγό που ενώνεται άψογα με το μοναδικό σχήμα του κώνου — διατηρώντας το πρότυπο διασποράς μέχρι και τις πολύ υψηλές συχνότητες.
  • Το μεγάφωνο χαμηλών συχνοτήτων (LF) διαθέτει πηνίο φωνής 2.5” (65mm) και ένα εξαιρετικά αποδοτικό μαγνητικό σύστημα με δακτύλιο αποδιαμόρφωσης αλουμινίου για την ελαχιστοποίηση της παραμόρφωσης, ενώ το μεγάφωνο υψηλών συχνοτήτων (HF) χρησιμοποιεί διάφραγμα πολυιμιδίου 1.75” (44mm) και διαθέτει phase-plug χαμηλής συμπίεσης για τη μείωση της μη γραμμικότητας.
  • Η οπτικά ξεχωριστή καμπίνα από κόντρα πλακέ σημύδας (birch plywood) μπορεί να χρησιμοποιηθεί είτε σε οριζόντιο (landscape) είτε σε κατακόρυφο (portrait) προσανατολισμό, με την περιστροφή του μεγαφώνου να επιτυγχάνεται εύκολα αφαιρώντας την προστατευτική γρίλια, η οποία δεν έχει βίδες. Το καμπύλο σχήμα του CDD12 επιτρέπει την επιφανειακή τοποθέτησή του κοντά σε τοίχο μέσω μιας προαιρετικής βάσης τοίχου ή την ανάρτησή του από την οροφή με κρίκους (eyebolts) ή με την επιλογή οριζόντιας βάσης σχήματος U (yoke).
  • Διατίθεται standard σε μαύρο (RAL9005) ή λευκό (RAL9016) χρώμα, καθώς και σε οποιοδήποτε άλλο χρώμα RAL κατόπιν παραγγελίας.

  • Ως ένα παθητικό σύστημα δύο δρόμων πλήρους εύρους, το CDD12 θα πρέπει να χρησιμοποιείται με έναν συμβατό ελεγκτή (controller) με τις κατάλληλες ρυθμίσεις περιοριστή (limiter) για την προστασία του συστήματος. Όταν χρησιμοποιείται με τον ελεγκτή DX4.0 ή με έναν ενισχυτή iKON, υπάρχουν πλέον βελτιωμένες προεπιλογές (presets) βασισμένες σε DSP και FIR για να αποδίδεται η απόλυτη μέγιστη απόδοση και πιστότητα, ενώ οι ρυθμίσεις του limiter προστατεύουν την ακεραιότητα του συστήματος.






Υπολογισμός δόσεων

Ποσότητα

Στα Αγαπημένα
Credit module TBI Bank RO 1.0.11
adescription

Martin Audio CDD12

Το CDD12 είναι ένα συμπαγές, παθητικό σύστημα δύο δρόμων σχεδιασμένο για εγκαταστάσεις που απαιτούν υψηλά επίπεδα απόδοσης. Το υψηλών προδιαγραφών ομοαξονικό μεγάφωνο διαφορικής διασποράς (Coaxial Differential Dispersion) με LF 12” (300mm) / έξοδο HF 1” προσφέρει τέλειο ήχο στο κοινό σε μεσαίες αποστάσεις κάλυψης.


Χαρακτηριστικά

  • Συμπαγές, παθητικό σύστημα δύο δρόμων CDD™
  • Τεχνολογία Coaxial Differential Dispersion™ (Ομοαξονική Διαφορική Διασπορά)
  • Κομψή καμπίνα από κόντρα πλακέ σημύδας
  • Δυνατότητα περιστροφής της ομοαξονικής μονάδας από τον χρήστη
  • Επιλογές κάθετης και οριζόντιας τοποθέτησης
  • Διάτρητη ατσάλινη σήτα χωρίς βίδες
  • Ονομαστική εμπέδηση 8Ω
  • Διακριτικά εξαρτήματα τοποθέτησης
  • Ενσωματωμένες υποδοχές για ανάρτηση με κρίκους (eyebolts)
  • Επιλογές βασικού χρώματος σε μαύρο ή λευκό



Εφαρμογές

  • Μπαρ και Club με ζωντανή μουσική
  • Νυχτερινά κέντρα (Nightclubs)
  • Μπαρ και Εστιατόρια
  • Μουσεία και Χώροι AV (Οπτικοακουστικών μέσων)
  • Συνεδριακά Κέντρα
  • Ξενοδοχεία
  • Καταστήματα Λιανικής
  • Κέντρα Αναψυχής / Αθλητικά Κέντρα
  • Χώροι Λατρείας (Εκκλησίες)

__________________________________________________________________________________

TYPE

  • Compact, high-output, Coaxial Differential Dispersion passive two-way system

FREQUENCY RESPONSE

  • 62Hz-20kHz ± 3dB, -10dB @ 50Hz

DRIVER

  • LF: 12” (300mm)/2.5” (63.5mm) voice coil, long excursion, shared ferrite motor with HF
  • HF: 1” (25mm) exit/1.7” (44mm) voice coil, polyimide dome compression driver

RATED POWER

  • 300W AES, 1200W peak

SENSITIVITY

  • 97dB

MAXIMUM SPL

  • 122dB continuous, 128dB peak

NOMINAL IMPEDANCE

  • 8Ω

DISPERSION (-6dB)

  • 110˚-60˚ horizontal, 60˚ vertical (user-rotatable)

CROSSOVER

  • 1.9kHz passive

ENCLOSURE

  • 38 litre, birch plywood

FINISH

  • Black or white textured paint

PROTECTIVE GRILLE

  • Black or white perforated steel with scrim cloth backing

CONNECTORS

  • Low profile 20A push-lock

PIN CONNECTIONS

  • Left to right: Input+, Input -, Link -, Link+

FITTINGS

  • 6 x M8 inserts for wall bracket
  • 10 x M8 fly points

DIMENSIONS

  • (W) 360mm x (H) 560mm x (D) 350mm
  • (W) 14.17ins x (H) 22.05ins x (D) 13.78ins

WEIGHT

  • 19kg (41.89 lbs)




Martin Audio CDD12

  • Το ηχείο θα είναι ένα παθητικό σύστημα δύο δρόμων, το οποίο χρησιμοποιεί την
    τεχνολογία     Coaxial Differential Dispersion
    (Ομοαξονική Διαφορική Διασπορά). Τα μεγάφωνά του θα αποτελούνται από ένα
    μεγάφωνο χαμηλών συχνοτήτων (    LF)
    12” με φόρτιση     reflex
    και ένα ομοαξονικά τοποθετημένο μεγάφωνο συμπίεσης υψηλών συχνοτήτων (    HF) με έξοδο 1”, το οποίο
    φορτίζεται από έναν στατικό κυματοδηγό που ενώνεται με κινούμενους κυματοδηγούς
    προσαρμοσμένους στον κώνο του μεγαφώνου χαμηλών συχνοτήτων, καθορίζοντας έτσι
    τη γεωμετρία της κόρνας     HF.
  • Το
    ομοαξονικό μεγάφωνο θα μπορεί να περιστραφεί από τον χρήστη, ώστε να επιτρέπει
    την κατακόρυφη ή οριζόντια λειτουργία, ανάλογα με τις απαιτήσεις της εφαρμογής.
    Η οριζόντια διασπορά θα μεταβάλλεται από 110° έως 60° και η κατακόρυφη διασπορά
    θα είναι 60°. Η απόκριση συχνότητας στον άξονα (on-axis) θα είναι 62Hz-20kHz
    +/- 3dB και το ηχείο θα παράγει μέγιστη στάθμη ακουστικής πίεσης (SPL) 128dB
    peak, υπολογισμένη στο 1 μέτρο. Η διαχείριση ισχύος θα είναι 300W AES, 1200W
    peak. Η ονομαστική εμπέδηση θα είναι 8 ohms.
  • Το βύσμα
    εισόδου θα είναι χαμηλού προφίλ, τύπου push-lock 20A. Τα τμήματα χαμηλών και
    υψηλών συχνοτήτων θα είναι ενσωματωμένα μέσω ενός εσωτερικού παθητικού δικτύου
    crossover στα 1.9kHz. Για βέλτιστη απόδοση, το ηχείο θα λειτουργεί σε συνδυασμό
    με έναν αποκλειστικό (dedicated) ηλεκτρονικό ελεγκτή (controller).
  • Η καμπίνα
    θα είναι κατασκευασμένη από κόντρα πλακέ σημύδας και θα διαθέτει σπειροειδή
    ένθετα (threaded inserts) για τοποθέτηση σε τοίχο και οροφή. Τα μεγάφωνα θα
    προστατεύονται από μια διάτρητη ατσάλινη σήτα με επένδυση από ηχοπερατό ύφασμα
    (scrim cloth).













  • Οι
    διαστάσεις (Π x Υ x Β) θα είναι 360mm x 560mm x 350mm (14.17ins x 22.05ins x
    13.78ins).
  • Το βάρος θα είναι 19kg (41.89 lbs).
  • Το ηχείο θα είναι το Martin
    Audio CDD12.

_________________________________________________________________________________________________________________

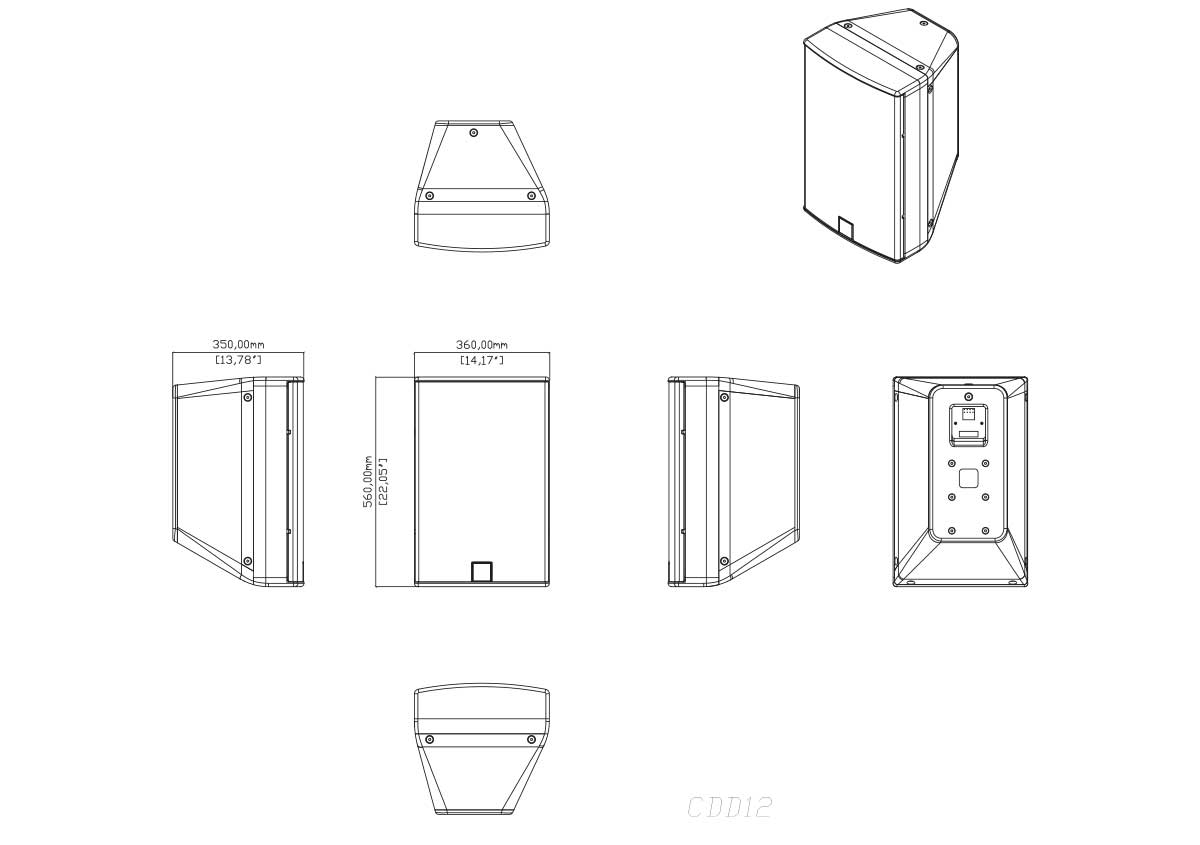

Technical Drawings for CDD12

3D SketchUp
Models for CDD12

Revit File
for CDD Series loudspeakers

_______________________________________________________________________________________________

USER GUIDE
BROCHURE
DATASHEET
SETTINGS [V2.2]
MEASUREMENT DATA


_______________________________________________________________________

All
information is Copyright. Martin Audio Ltd.
