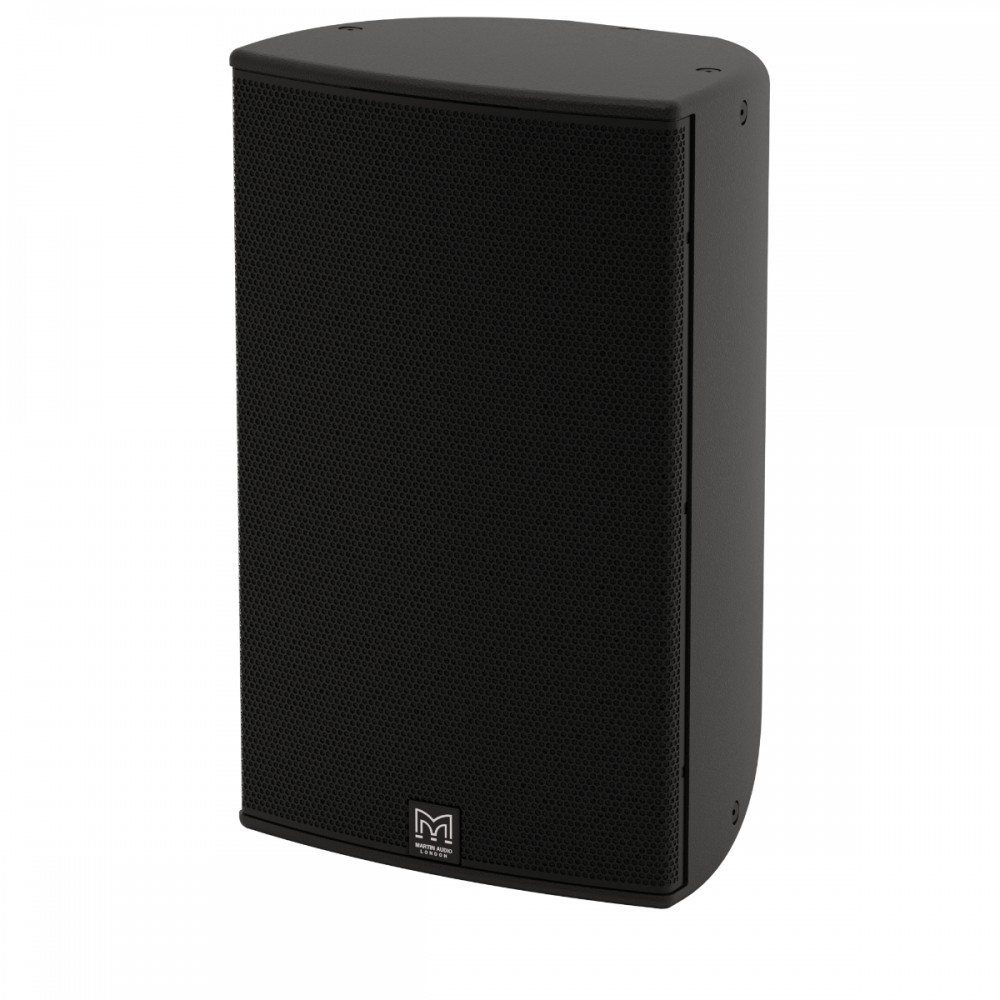

MARTIN AUDIO CDD15B Ηχείο επίτοιχο 15

Ιδανικό για μεσαίους έως μεγάλους χώρους, το CDD15 είναι ένα πολύ υψηλής ισχύος, παθητικό σύστημα δύο δρόμων. Είναι σχεδιασμένο για εγκαταστάσεις που απαιτούν την απόλυτη ακουστική απόδοση από μια ενιαία καμπίνα ηχείου. Συνδυάζει δυνατότητα πολύ υψηλής στάθμης εξόδου (output) με εξαιρετική πιστότητα και ομοιομορφία κάλυψης. Η ομοαξονική μονάδα οδήγησής του αποτελείται από έναν ισχυρό οδηγό χαμηλών συχνοτήτων (LF) 15” (380mm) με πηνίο φωνής 3” (75mm), και έναν οδηγό συμπίεσης υψηλών συχνοτήτων (HF) με έξοδο 1.4” (35mm) και διάφραγμα 3” (75mm) από καθαρό τιτάνιο.

Χαρακτηριστικά

• Παθητικό σύστημα δύο δρόμων υψηλής ισχύος CDD™
• Τεχνολογία Coaxial Differential Dispersion™ (Ομοαξονική Διαφορική Διασπορά)
• Κομψή καμπίνα από ξύλο σημύδας (birch plywood)
• Ομοαξονική μονάδα οδήγησης με δυνατότητα περιστροφής από τον χρήστη
• Επιλογές κατακόρυφης και οριζόντιας τοποθέτησης
• Διάτρητη ατσάλινη σήτα προστασίας χωρίς βίδες
• Ονομαστική εμπέδηση 8Ω
• Ενσωματωμένες υποδοχές για ανάρτηση με κρίκους (eyebolts)
• Στάνταρ επιλογές χρώματος σε μαύρο ή λευκό

Εφαρμογές

• Κλαμπ και μπαρ με ζωντανή μουσική
• Νυχτερινά κέντρα (Nightclubs)
• Μπαρ και εστιατόρια
• Μουσεία και οπτικοακουστικοί χώροι (AV Spaces)
• Συνεδριακά κέντρα
• Ξενοδοχεία
• Καταστήματα λιανικής
• Κέντρα αναψυχής και αθλητισμού
• Χώροι λατρείας / Εκκλησίες

_____________________________________________________________________________

TYPE

• High-output, Coaxial Differential Dispersion passive two-way system

FREQUENCY RESPONSE

• 55Hz-18kHz ± 3dB, -10dB @ 45Hz

DRIVER

• LF: 15” (380mm)/3” (75mm) voice coil, long excursion, shared ferrite motor system with HF
• HF: 1.4” (36mm) exit/3” (75mm) voice coil, titanium dome compression driver

RATED POWER

• 400W AES, 1600W peak

SENSITIVITY

• 100dB

MAXIMUM SPL

• 126dB continuous, 132dB peak

NOMINAL IMPEDANCE

• 8Ω

DISPERSION (-6dB)

• 100˚-60˚ horizontal, 60˚ vertical (user-rotatable)

CROSSOVER

• 1.6kHz passive

ENCLOSURE

• 68 litre, birch plywood

FINISH

• Black or white textured paint

PROTECTIVE GRILLE

• Black or white perforated steel with scrim cloth backing

CONNECTORS

• Low profile 20A push-lock

PIN CONNECTIONS

• Left to right: Input+, Input -, Link -, Link+

FITTINGS

• 10 x M8 fly points

DIMENSIONS

• (W) 432mm x (H) 685mm x (D) 413mm
• (W) 17.01ins x (H) 26.97ins x (D) 16.26ins

WEIGHT

• 26kg (57.32lbs)

Martin Audio CDD15

• Το ηχείο πρέπει να είναι ένα παθητικό
  σύστημα δύο δρόμων, το οποίο χρησιμοποιεί την τεχνολογία Coaxial Differential
  Dispersion (Ομοαξονική Διαφορική Διασπορά). Τα μεγάφωνά του πρέπει να
  αποτελούνται από έναν οδηγό χαμηλών συχνοτήτων 15” με φόρτιση reflex
  (reflex-loaded) και έναν ομοαξονικά τοποθετημένο οδηγό συμπίεσης υψηλών
  συχνοτήτων με έξοδο 1.4”. Ο οδηγός υψηλών συχνοτήτων πρέπει να φορτίζεται από
  έναν στατικό κυματοδηγό, ο οποίος ενσωματώνεται με κινητούς κυματοδηγούς
  προσαρμοσμένους στον κώνο του οδηγού χαμηλών συχνοτήτων, καθορίζοντας έτσι τη
  γεωμετρία της χοάνης (κόρνας) των υψηλών συχνοτήτων (HF horn).
• Ο ομοαξονικός
  οδηγός πρέπει να μπορεί να περιστραφεί από τον χρήστη, ώστε να επιτρέπει την
  κατακόρυφη ή οριζόντια λειτουργία, ανάλογα με τις απαιτήσεις της εφαρμογής. Η
  οριζόντια διασπορά πρέπει να μεταβάλλεται από 100° έως 60° και η κατακόρυφη
  διασπορά πρέπει να είναι 60°. Η απόκριση συχνότητας στον άξονα (on-axis) πρέπει
  να είναι 55Hz-18kHz +/- 3dB και το ηχείο πρέπει να παράγει μέγιστη στάθμη
  ακουστικής πίεσης (SPL) 132dB peak, υπολογισμένη στο 1 μέτρο. Η διαχείριση
  ισχύος πρέπει να είναι 400W AES, 1600W peak. Η ονομαστική εμπέδηση πρέπει να
  είναι 8 ohms.
• Ο σύνδεσμος εισόδου πρέπει να είναι τύπου push-lock χαμηλού
  προφίλ, προδιαγραφών 20A. Τα τμήματα χαμηλών και υψηλών συχνοτήτων πρέπει να
  διαχωρίζονται μέσω ενός εσωτερικού παθητικού crossover (δικτύου) στα 1.6kHz.
  Για βέλτιστη απόδοση, το ηχείο πρέπει να λειτουργεί σε συνδυασμό με έναν
  εξειδικευμένο ηλεκτρονικό ελεγκτή (controller).Η καμπίνα πρέπει να είναι
  κατασκευασμένη από ξύλο σημύδας (birch plywood) και να διαθέτει σπειροειδείς
  υποδοχές (threaded inserts) για επιτοίχια τοποθέτηση ή ανάρτηση σε οροφή. Τα
  μεγάφωνα πρέπει να προστατεύονται από μια διάτρητη ατσάλινη σήτα με εσωτερική
  επένδυση από ηχοπερατό ύφασμα (scrim cloth).
• Οι διαστάσεις (Π x Υ x Β) πρέπει να
  είναι 432mm x 685mm x 413mm (17.01ins x 26.97ins x 16.26ins).
• Το βάρος πρέπει
  να είναι 26kg (57.32lbs)*.
• Το ηχείο πρέπει να είναι το Martin Audio CDD15.

_____________________________________________________________________________________________________

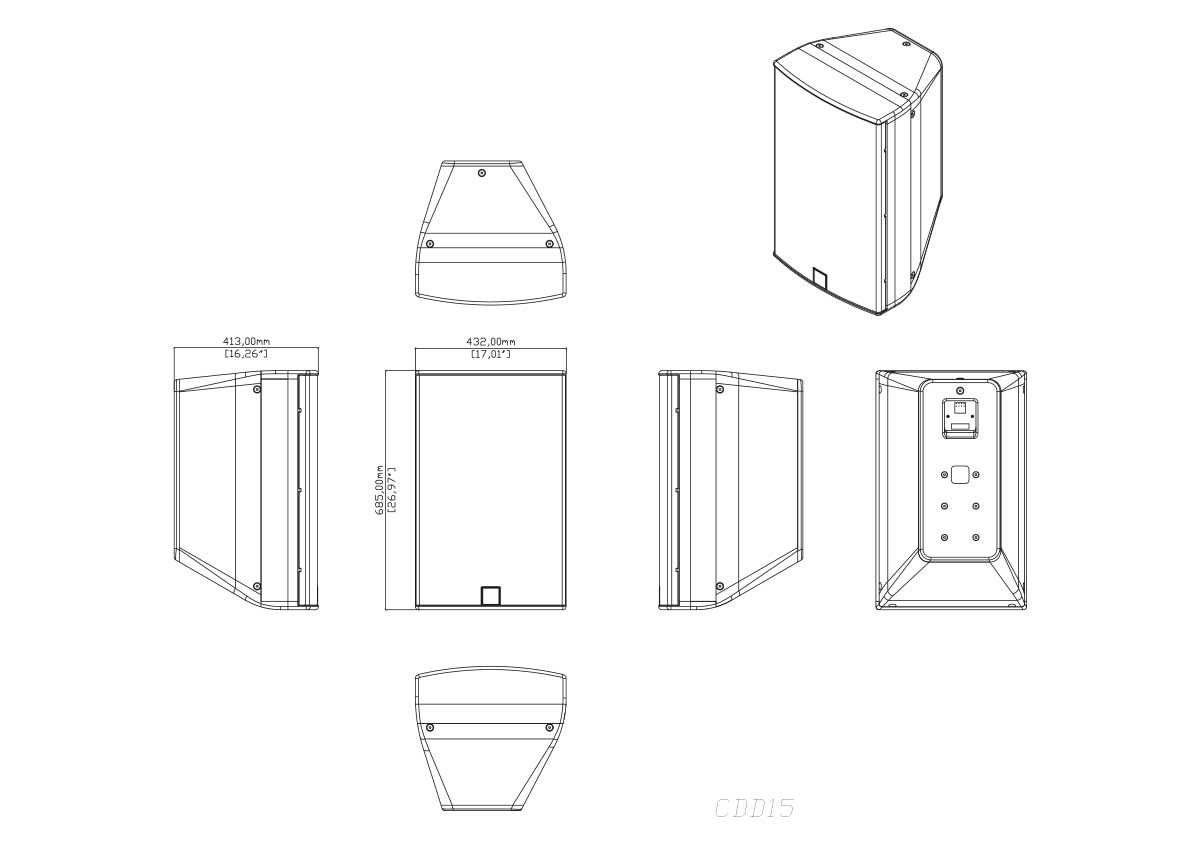

Technical
Drawings for CDD15

• DWG
• PDF


3D SketchUp
Models for CDD15

• SKP-BLACK
• SKP-WHITE

Revit File
for CDD Series loudspeakers

• REVIT FILE
• REVIT NOTES

_________________________________________________________________________________________

USER GUIDE
BROCHURE
DATASHEET
SETTINGS [V2.2]
MEASUREMENT DATA
