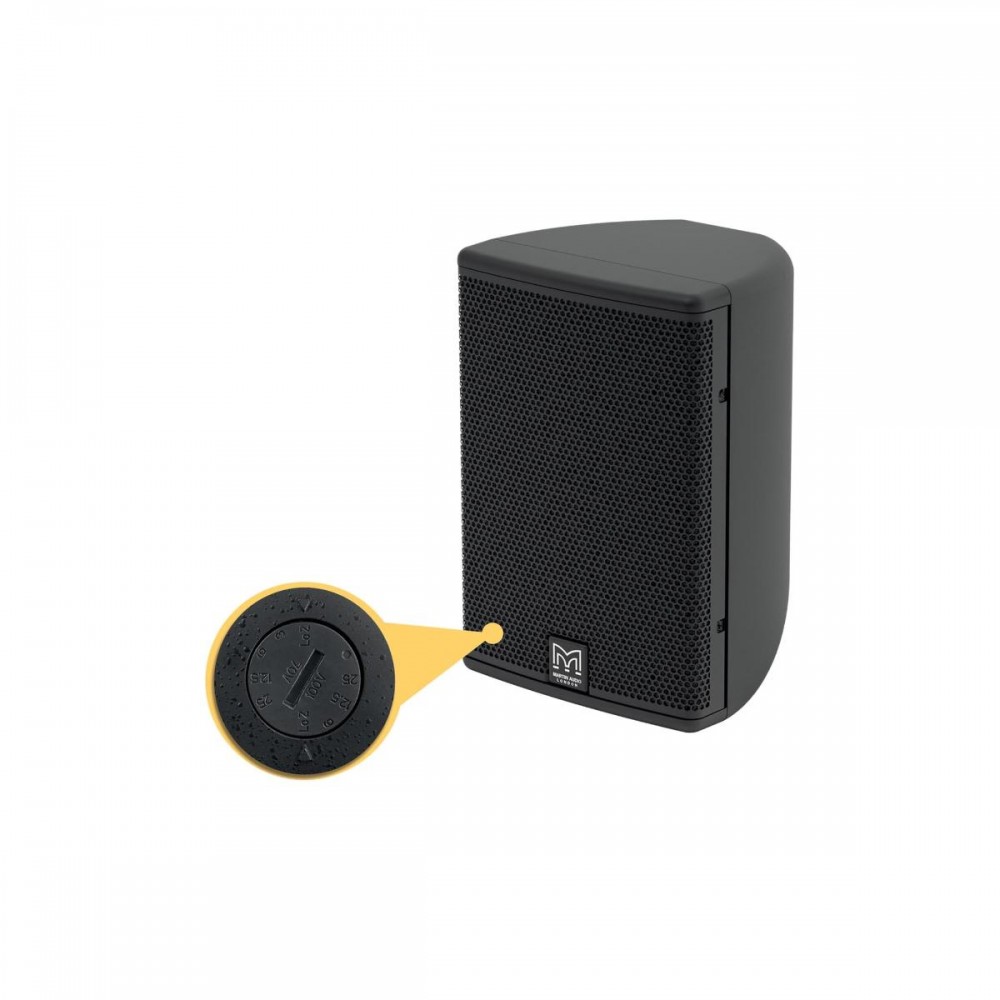

MARTIN AUDIO CDD5BTX-WR Ηχείο επίτοιχο 5

Το CDD5TX-WR είναι ένα ανθεκτικό στις καιρικές συνθήκες παθητικό μικρο-ηχείο δύο δρόμων, το οποίο ενσωματώνει μετασχηματιστή γραμμής 70V/100V. Είναι σχεδιασμένο για διακριτική τοποθέτηση σε αρχιτεκτονικές εγκαταστάσεις — συμπεριλαμβανομένων μπαρ, μουσείων, φουαγιέ, αιθουσών αναμονής, εκθεσιακών κέντρων και χώρων λατρείας (HoW), καθώς και για εξωτερικές εφαρμογές όπου θα εκτίθεται σε μεταβαλλόμενες περιβαλλοντικές συνθήκες, αλλά προστατευμένο από την απευθείας έκθεση στα στοιχεία της φύσης. Διαθέτει ένα μοναδικό, υπό κατοχύρωση πατέντας, ομοαξονικό μεγάφωνο διαφορικής διασποράς (Coaxial Differential Dispersion) με γούφερ 5” (125mm) και τουίτερ 0.7” (19mm), τοποθετημένο σε ένα άκαμπτο χυτό περίβλημα ABS. Περιλαμβάνει διπλό στυπιοθλίπτη καλωδίου (cable gland) για εύκολη παράλληλη σύνδεση (daisy-chaining) των ηχείων χωρίς την ανάγκη εξωτερικών κουτιών διακλάδωσης, και συνοδεύεται από έναν ειδικό, ανθεκτικό στις καιρικές συνθήκες βραχίονα στήριξης πολλαπλών κατευθύνσεων.

Χαρακτηριστικά

• Υπερ-συμπαγές (Ultra-Compact) παθητικό σύστημα δύο δρόμων CDD™
• Τεχνολογία Coaxial Differential Dispersion™ (Ομοαξονική Διαφορική Διασπορά)
• Κομψό χυτό περίβλημα ABS
• Εξωτερική λειτουργία όταν προστατεύεται από την απευθείας έκθεση στα στοιχεία της φύσης
• Θερμοκρασία λειτουργίας -20°C έως +70°C
• Περιβαλλοντικά ελεγμένο ώστε να πληροί τις προδιαγραφές IP54
• Ομοαξονική μονάδα οδηγού με δυνατότητα περιστροφής από τον χρήστη
• Επιλογές κάθετης και οριζόντιας τοποθέτησης
• Πλέγμα χωρίς βίδες, ανθεκτικό στο νερό και στα σωματίδια
• Ονομαστική εμπέδηση 8Ω
• Διακριτικά, ανθεκτικά στις καιρικές συνθήκες εξαρτήματα στήριξης
• Βασικές επιλογές χρωμάτων: μαύρο ή λευκόΜετασχηματιστής γραμμής 70V/100V
• Συνοδεύεται από ανθεκτικό στις καιρικές συνθήκες βραχίονα στήριξης με ρύθμιση κλίσης (pan and tilt)

Εφαρμογές

• Μπαρ και Εστιατόρια
• Μουσεία και χώροι AV (οπτικοακουστικών μέσων)
• Συνεδριακά Κέντρα
• Ξενοδοχεία
• Καταστήματα Λιανικής
• Κέντρα Αναψυχής
• Χώροι Λατρείας
• Εξωτερικοί χώροι εστιατορίων, μπαρ και ξενοδοχείων
• Συστήματα κοντινού πεδίου (nearfield) σε ανοιχτά στάδια
• Συγκοινωνιακοί Κόμβοι
• Αίθουσες αναμονής (Concourses) και Θεματικά Πάρκα

___________________________________________________________________________________________

TYPE

• Ultra-Compact, Coaxial Differential Dispersion passive two-way system

FREQUENCY RESPONSE

• 100Hz-20kHz ± 3dB
• -10dB @ 70Hz

DRIVER

• LF: 5.25” (130mm)/1.25” (32mm) voice coil, long excursion, ferrite motor system
• HF: 0.75” (19mm) voice coil, fabric dome with neodymium motor system

RATED POWER

• 100W AES, 400W peak

TRANSFORMER SETTINGS

• 100V line: 6W, 12.5W, 25W
• 70V line: 3W, 6W, 12.5W, 25W

SENSITIVITY

• 90dB

MAXIMUM SPL

• 110dB continuous, 116dB peak
• 3W = 95dB, 6W = 98dB, 12.5W =101dB, 25W = 104dB

NOMINAL IMPEDANCE

• 8Ω

DISPERSION (-6dB)

• 120°-90° horizontal, 80° vertical (user-rotatable)

CROSSOVER

• 2.5kHz passive

ENCLOSURE

• 3 litre, ABS

FINISH

• Black or white as standard (RAL as cost option)

PROTECTIVE GRILLE

• Zinc plated mild steel with powder coated finish and weatherised backing

ENVIRONMENTAL

• Rated at IP54

CONNECTORS

• Low profile 13A push-lock, weatherproof input panel cover with dual cable glands

PIN CONNECTIONS

• Left to right: Input+, Input -, Link -, Link +

FITTINGS

• 6 x M5 inserts for wall/ceiling brackets

DIMENSIONS

• (W) 160mm x (H) 230mm x (D) 149mm
• (W) 6.3ins x (H) 9.1 ins x (D) 5.9 ins

WEIGHT

• 3.4kg (7.5lbs)

Martin Audio CDD5TX-WR

• The loudspeaker shall be a passive, two-way system ultilising Coaxial Differential Dispersion technology. Its transducers shall consist of a reflex-loaded 5.25” low frequency driver with a water-resistant cone and a coaxially-mounted 0.75” dome high frequency driver. The HF driver shall be loaded by a static waveguide that merges with moving waveguides added to the cone of the low frequency driver to define the HF horn geometry.

• The coaxial driver shall be user-rotatable to enable vertical or horizontal operation as required by the application. Horizontal dispersion shall vary from 120° to 90° and vertical dispersion shall be 80°. The on-axis frequency response shall be 100Hz-20kHz +/- 3dB and the loudspeaker shall produce a maximum SPL of 116dB peak calculated at 1 metre. Power handling shall be 100W AES, 400W peak. Rated impedance shall be 8 ohms.

• The input connector shall be a low-profile 13A push-lock type with a waterproof cover incorporating a dual cable gland. Low and high frequency sections shall be integrated by an internal 2.5kHz passive network. For optimal performance the loudspeaker shall be operated in conjunction with a dedicated electronic controller.

• The enclosure shall be made from ABS material and fitted with threaded inserts with stainless steel screws for wall and ceiling mounting. The drivers shall be protected by a powder coated, zinc plated steel grille with Declon® backing and a secondary grille with hydrophobic mesh. The loudspeaker shall meet the IP54 environmental rating and incorporate a 70V/100V line transformer.

• Dimensions (W x H x D) shall be 160mm x 230mm x 149mm (6.3in x 9.1in x 5.9in). Weight shall be 3.4kg (7.5lbs).

• The loudspeaker shall be the Martin Audio CDD5TX-WR.

___________________________________________________________________________________________________________

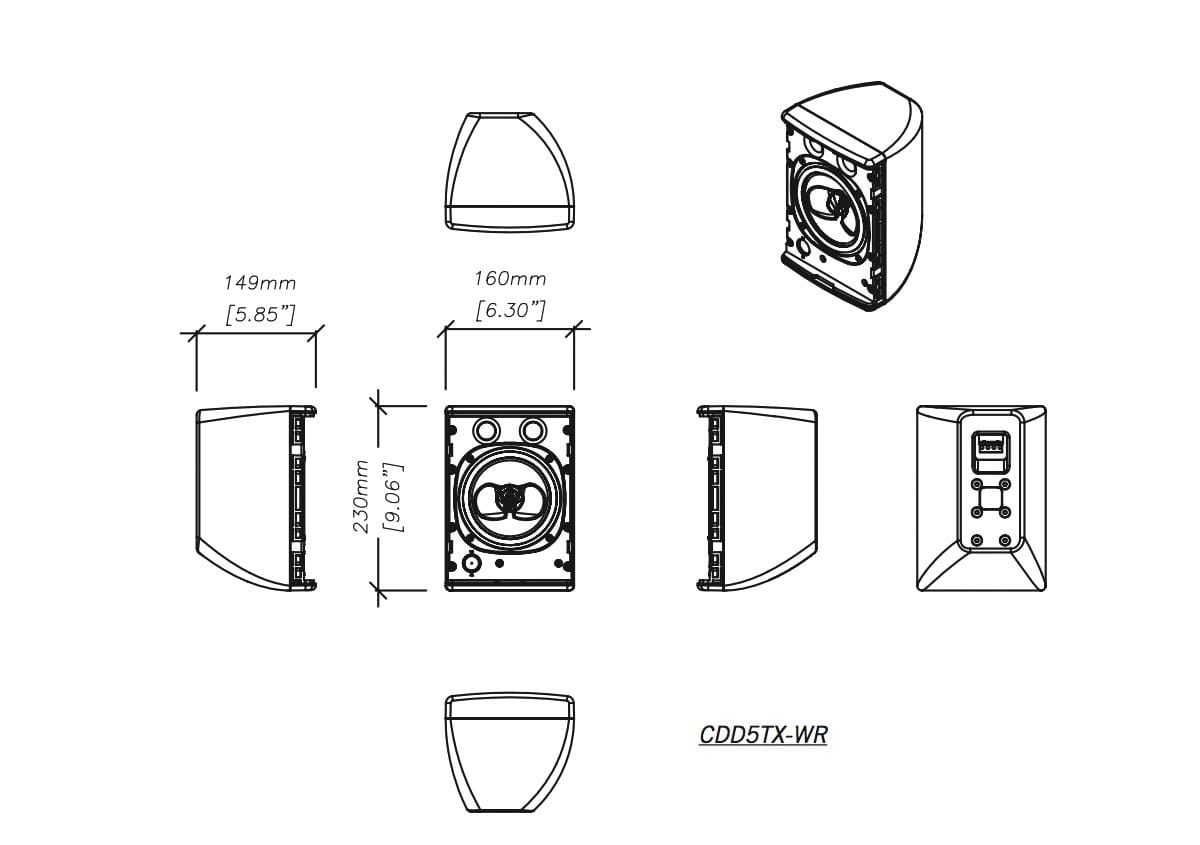

Technical Drawings for CDD5TX-WR
