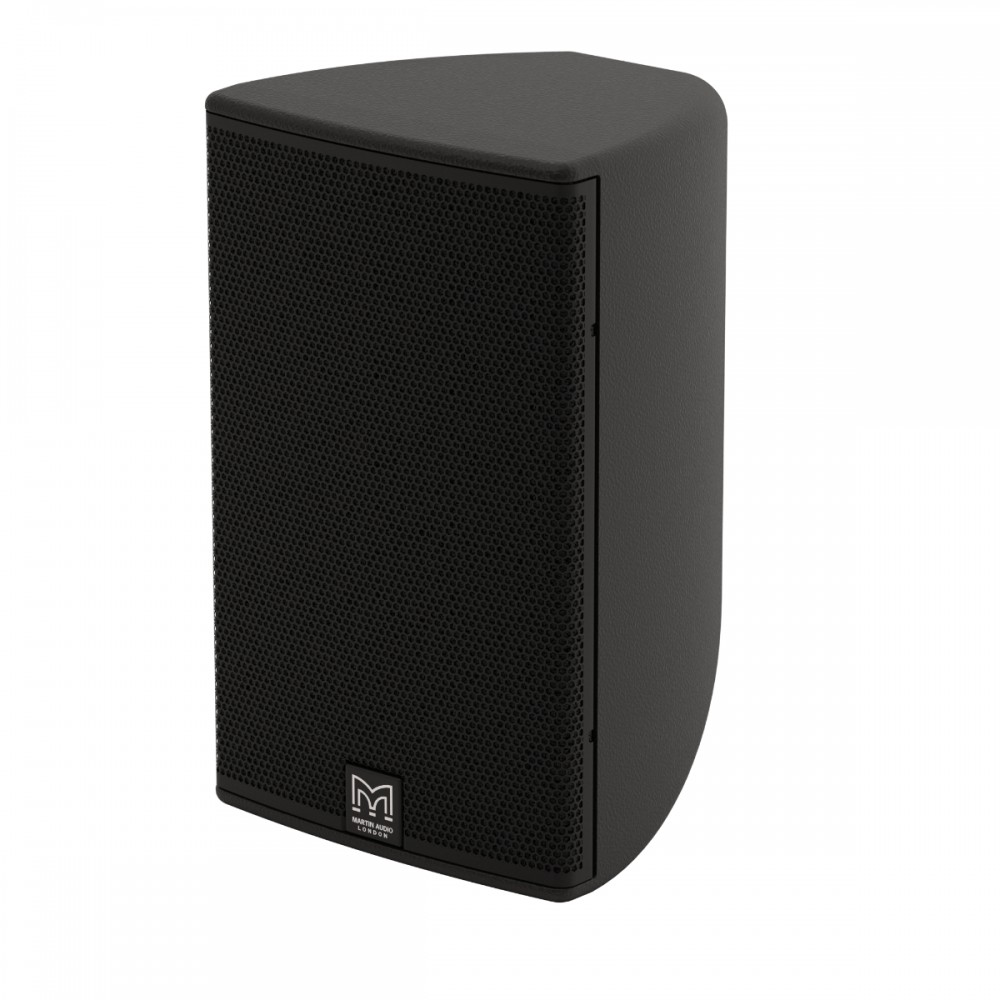

MARTIN AUDIO CDD8B Ηχείο επίτοιχο 8

Το CDD8 είναι ένα εξαιρετικά συμπαγές (ultra-compact) παθητικό σύστημα ηχείου δύο δρόμων. Διαθέτει ενσωματωμένο ομοαξονικό οδηγό διαφορικής διασποράς (Coaxial Differential Dispersion) με LF 8” (200mm) και έξοδο HF 1” (25mm), ο οποίος μπορεί εύκολα να περιστραφεί για οριζόντιο ή κατακόρυφο προσανατολισμό, ανάλογα με τις σχεδιαστικές απαιτήσεις του χώρου. Το μικρό του μέγεθος δεν προδίδει σε καμία περίπτωση τη δυνατότητα πολύ υψηλής στάθμης εξόδου που διαθέτει. Ως αυτόνομο ηχείο, έχει πλήθος εφαρμογών, ενώ μπορεί επίσης να ενσωματωθεί ως βοηθητικό ηχείο (infill) σε κατανεμημένα συστήματα ήχου που χρησιμοποιούν μεγαλύτερα μοντέλα της σειράς CDD, όπως τα CDD12 και CDD15.

Χαρακτηριστικά

• Εξαιρετικά συμπαγές (Ultra-Compact), παθητικό σύστημα δύο δρόμων CDD™
• Τεχνολογία Coaxial Differential Dispersion™ (Ομοαξονική Διαφορική Διασπορά)
• Κομψή καμπίνα από σύνθετο υλικό UPM Formi
• Ομοαξονική μονάδα οδήγησης με δυνατότητα περιστροφής από τον χρήστη
• Επιλογές κατακόρυφης και οριζόντιας τοποθέτησης
• Διάτρητη ατσάλινη σήτα προστασίας χωρίς βίδες
• Ονομαστική εμπέδηση 8Ω
• Διακριτικά εξαρτήματα τοποθέτησης / βάσεις
• Στάνταρ επιλογές χρώματος σε μαύρο ή λευκό

Εφαρμογές

• Κλαμπ και μπαρ με ζωντανή μουσική
• Νυχτερινά κέντρα (Nightclubs)
• Μπαρ και εστιατόρια
• Μουσεία και οπτικοακουστικοί χώροι (AV Spaces)
• Συνεδριακά κέντρα
• Ξενοδοχεία
• Καταστήματα λιανικής
• Κέντρα αναψυχής και αθλητισμού
• Χώροι λατρείας / Εκκλησίες

__________________________________________________________________________

TYPE

• Ultra-Compact, Coaxial Differential Dispersion passive two-way system

FREQUENCY RESPONSE

• 70Hz-20kHz ± 3dB, -10dB @ 55Hz

DRIVER

• LF: 8” (200mm)/2” (50mm) voice coil, long excursion, shared ferrite motor system with HF
• HF: 1” (25mm) exit/1.4” (38mm) voice coil, polyimide dome compression driver

RATED POWER

• 200W AES, 800W peak

SENSITIVITY

• 94dB

MAXIMUM SPL

• 117dB continuous, 123dB peak

NOMINAL IMPEDANCE

• 8Ω

DISPERSION (-6dB)

• 110˚-80˚ horizontal, 60˚ vertical (user-rotatable)

CROSSOVER

• 2.3kHz passive

ENCLOSURE

• 14 litre, composite material

FINISH

• Black or white textured paint

PROTECTIVE GRILLE

• Black or white perforated steel with scrim cloth backing

CONNECTORS

• Low profile 13A push-lock

PIN CONNECTIONS

• Left to right: Input+, Input -, Link -, Link +

FITTINGS

• 6 x M6 inserts for wall/ceiling brackets

DIMENSIONS

• (W) 256mm x (H) 410mm x (D) 252mm
• (W) 10.1ins x (H) 16.1ins x (D) 9.9ins

WEIGHT

• 9.5kg (21lbs)

Martin Audio CDD8

• Το ηχείο πρέπει να είναι ένα παθητικό σύστημα δύο δρόμων, το οποίο χρησιμοποιεί την τεχνολογία Coaxial Differential Dispersion (Ομοαξονική Διαφορική Διασπορά). Τα μεγάφωνά του πρέπει να αποτελούνται από έναν οδηγό χαμηλών συχνοτήτων 8” με φόρτιση reflex (reflex-loaded) και έναν ομοαξονικά τοποθετημένο οδηγό συμπίεσης υψηλών συχνοτήτων με έξοδο 1”. Ο οδηγός υψηλών συχνοτήτων πρέπει να φορτίζεται από έναν στατικό κυματοδηγό, ο οποίος ενσωματώνεται με κινητούς κυματοδηγούς προσαρμοσμένους στον κώνο του οδηγού χαμηλών συχνοτήτων, καθορίζοντας έτσι τη γεωμετρία της χοάνης (κόρνας) των υψηλών συχνοτήτων (HF horn).
• Ο ομοαξονικός οδηγός πρέπει να μπορεί να περιστραφεί από τον χρήστη, ώστε να επιτρέπει την κατακόρυφη ή οριζόντια λειτουργία, ανάλογα με τις απαιτήσεις της εφαρμογής. Η οριζόντια διασπορά πρέπει να μεταβάλλεται από 110° έως 80° και η κατακόρυφη διασπορά πρέπει να είναι 60°. Η απόκριση συχνότητας στον άξονα (on-axis) πρέπει να είναι 70Hz-20kHz +/- 3dB και το ηχείο πρέπει να παράγει μέγιστη στάθμη ακουστικής πίεσης (SPL) 123dB peak, υπολογισμένη στο 1 μέτρο. Η διαχείριση ισχύος πρέπει να είναι 200W AES, 800W peak. Η ονομαστική εμπέδηση πρέπει να είναι 8 ohms.
• Ο σύνδεσμος εισόδου πρέπει να είναι τύπου push-lock χαμηλού προφίλ, προδιαγραφών 13A. Τα τμήματα χαμηλών και υψηλών συχνοτήτων πρέπει να διαχωρίζονται μέσω ενός εσωτερικού παθητικού crossover (δικτύου) στα 2.3kHz. Για βέλτιστη απόδοση, το ηχείο πρέπει να λειτουργεί σε συνδυασμό με έναν εξειδικευμένο ηλεκτρονικό ελεγκτή (controller).
• Η καμπίνα πρέπει να είναι κατασκευασμένη από άκαμπτο σύνθετο υλικό (rigid composite material) και να διαθέτει σπειροειδείς υποδοχές (threaded inserts) για επιτοίχια τοποθέτηση ή ανάρτηση σε οροφή. Τα μεγάφωνα πρέπει να προστατεύονται από μια διάτρητη ατσάλινη σήτα με εσωτερική επένδυση από ηχοπερατό ύφασμα (scrim cloth).
• Οι διαστάσεις (Π x Υ x Β) πρέπει να είναι 256mm x 410mm x 252mm (10.1in x 16.1in x 9.9in).
• Το βάρος πρέπει να είναι 9.5kg (21lbs).
• Το ηχείο πρέπει να είναι το Martin Audio CDD8.

____________________________________________________________________________________________

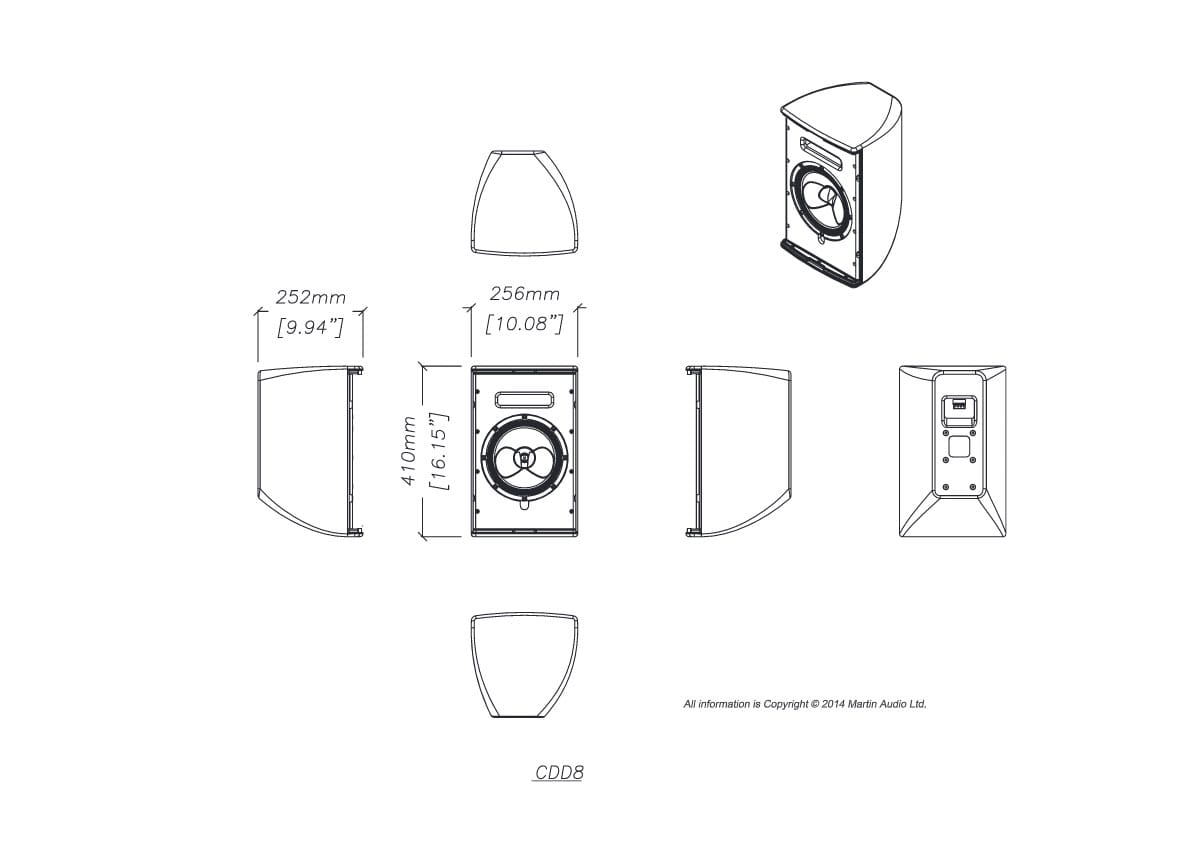

Technical
Drawings for CDD8

• DWG
• PDF

3D SketchUp
Models for CDD8

• SKP-BLACK
• SKP-WHITE

Revit File
for CDD Series loudspeakers

• REVIT FILE
  REVIT NOTES

_________________________________________________________________________________________

USER GUIDE

BROCHURE
DATASHEET
SETTINGS [V2.2]
MEASUREMENT DATA
