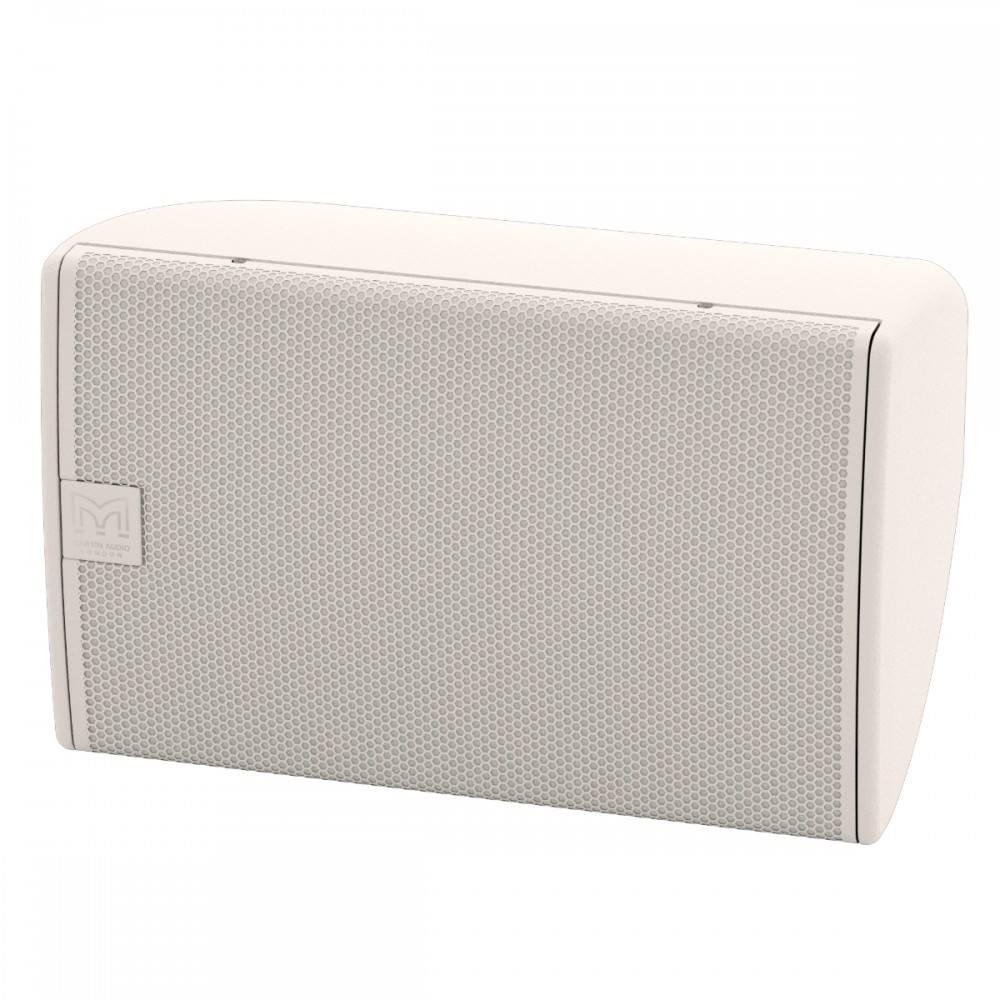

MARTIN AUDIO CDD8W Ηχείο επίτοιχο 8

Το CDD8 είναι ένα εξαιρετικά συμπαγές παθητικό σύστημα ηχείου δύο δρόμων με ενσωματωμένο ομοαξονικό μεγάφωνο διαφορικής διασποράς (Coaxial Differential Dispersion) που διαθέτει γούφερ 8” (200mm) και έξοδο τουίτερ 1” (25mm). Το μεγάφωνο μπορεί εύκολα να περιστραφεί για οριζόντιο ή κατακόρυφο προσανατολισμό, ανάλογα με τις σχεδιαστικές απαιτήσεις του χώρου. Το μικρό του μέγεθος δεν προδίδει την υψηλή του ικανότητα απόδοσης ισχύος. Ως αυτόνομο ηχείο, έχει πλήθος εφαρμογών, ενώ μπορεί επίσης να ενσωματωθεί ως ηχείο συμπλήρωσης (infill) σε κατανεμημένα συστήματα που χρησιμοποιούν μεγαλύτερα μοντέλα CDD, όπως τα CDD12 και CDD15.

Χαρακτηριστικά

• Υπερ-συμπαγές (Ultra-Compact) παθητικό σύστημα δύο δρόμων CDD™
• Τεχνολογία Coaxial Differential Dispersion™ (Ομοαξονική Διαφορική Διασπορά)
• Κομψό περίβλημα από σύνθετο υλικό UPM Formi
• Ομοαξονική μονάδα οδηγού με δυνατότητα περιστροφής από τον χρήστη
• Επιλογές κάθετης και οριζόντιας τοποθέτησης
• Διάτρητο χαλύβδινο πλέγμα χωρίς βίδες
• Ονομαστική εμπέδηση 8Ω
• Διακριτικά εξαρτήματα στήριξης
• Βασικές επιλογές χρωμάτων: μαύρο ή λευκό

Εφαρμογές

• Κλαμπ ζωντανής μουσικής και Μπαρ
• Νυχτερινά Κέντρα (Nightclubs)
• Μπαρ και Εστιατόρια
• Μουσεία και χώροι AV (οπτικοακουστικών μέσων)
• Συνεδριακά Κέντρα
• Ξενοδοχεία
• Καταστήματα Λιανικής
• Κέντρα Αναψυχής
• Χώροι Λατρείας

________________________________________________________________________

TYPE

• Ultra-Compact, Coaxial Differential Dispersion passive two-way system

FREQUENCY RESPONSE

• 70Hz-20kHz ± 3dB, -10dB @ 55Hz

DRIVER

• LF: 8” (200mm)/2” (50mm) voice coil, long excursion, shared ferrite motor system with HF
• HF: 1” (25mm) exit/1.4” (38mm) voice coil, polyimide dome compression driver

RATED POWER

• 200W AES, 800W peak

SENSITIVITY

• 94dB

MAXIMUM SPL

• 117dB continuous, 123dB peak

NOMINAL IMPEDANCE

• 8Ω

DISPERSION (-6dB)

• 110˚-80˚ horizontal, 60˚ vertical (user-rotatable)

CROSSOVER

• 2.3kHz passive

ENCLOSURE

• 14 litre, composite material

FINISH

• Black or white textured paint

PROTECTIVE GRILLE

• Black or white perforated steel with scrim cloth backing

CONNECTORS

• Low profile 13A push-lock

PIN CONNECTIONS

• Left to right: Input+, Input -, Link -, Link +

FITTINGS

• 6 x M6 inserts for wall/ceiling brackets

DIMENSIONS

• (W) 256mm x (H) 410mm x (D) 252mm
• (W) 10.1ins x (H) 16.1ins x (D) 9.9ins

WEIGHT

• 9.5kg (21lbs)

MARTIN AUDIO CDD8W

• Το ηχείο θα είναι ένα παθητικό σύστημα δύο δρόμων, το οποίο χρησιμοποιεί τεχνολογία Coaxial Differential Dispersion (Ομοαξονική Διαφορική Διασπορά). Οι μετατροπείς του (μεγάφωνα) θα αποτελούνται από ένα γούφερ χαμηλών συχνοτήτων 8” με φόρτιση reflex και ένα ομοαξονικά τοποθετημένο πρόγραμμα οδήγησης συμπίεσης (compression driver) υψηλών συχνοτήτων με έξοδο 1”, το οποίο τροφοδοτείται από έναν σταθερό κυματοδηγό που ενσωματώνεται με κινούμενους κυματοδηγούς που έχουν προστεθεί στον κώνο του μεγαφώνου χαμηλών συχνοτήτων για τον καθορισμό της γεωμετρίας της κόρνας HF.
• Η ομοαξονική μονάδα οδήγησης θα μπορεί να περιστραφεί από τον χρήστη, ώστε να επιτρέπει την κατακόρυφη ή οριζόντια λειτουργία, ανάλογα με τις απαιτήσεις της εφαρμογής. Η οριζόντια διασπορά θα κυμαίνεται από 110° έως 80° και η κατακόρυφη διασπορά θα είναι 60°. Η απόκριση συχνότητας στον άξονα θα είναι 70Hz-20kHz +/- 3dB και το ηχείο θα παράγει μέγιστη στάθμη ακουστικής πίεσης (SPL) 123dB peak, υπολογισμένη σε απόσταση 1 μέτρου. Η διαχείριση ισχύος θα είναι 200W AES, 800W peak. Η ονομαστική εμπέδηση θα είναι 8 ohms.
• Ο σύνδεσμος εισόδου θα είναι τύπου push-lock χαμηλού προφίλ 13A. Οι περιοχές χαμηλών και υψηλών συχνοτήτων θα διαχωρίζονται μέσω ενός εσωτερικού παθητικού δικτύου crossover στα 2.3kHz. Για βέλτιστη απόδοση, το ηχείο θα πρέπει να λειτουργεί σε συνδυασμό με έναν εξειδικευμένο ηλεκτρονικό ελεγκτή (controller).
• Το περίβλημα θα είναι κατασκευασμένο από άκαμπτο σύνθετο υλικό και θα διαθέτει υποδοχές με σπειρώματα για τοποθέτηση σε τοίχο και οροφή. Τα μεγάφωνα θα προστατεύονται από ένα διάτρητο χαλύβδινο πλέγμα με εσωτερική υφασμάτινη επένδυση (scrim cloth).
• Οι διαστάσεις (Π x Υ x Β) θα είναι 256mm x 410mm x 252mm (10.1in x 16.1in x 9.9in).
• Το βάρος θα είναι 9.5kg (21lbs).
• Το ηχείο θα είναι το Martin Audio CDD8.

_________________________________________________________________________________________________________

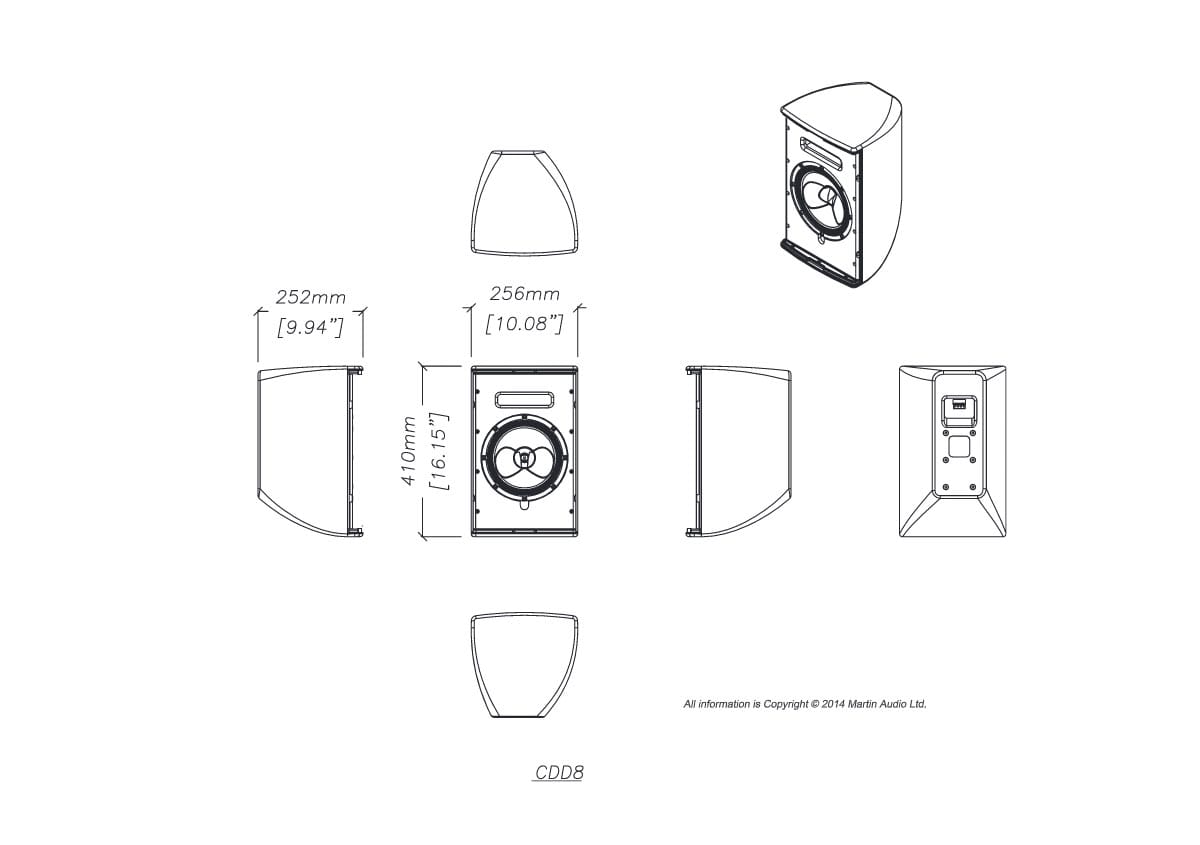

Technical Drawings for CDD8

• DWG
• PDF

3D SketchUp Models for CDD8

• SKP-BLACK
• SKP-WHITE

Revit File for CDD Series loudspeakers

• REVIT FILE
• REVIT NOTES

______________________________________________________________________

USER GUIDE
BROCHURE
DATASHEET
SETTINGS [V2.2]
MEASUREMENT DATA
