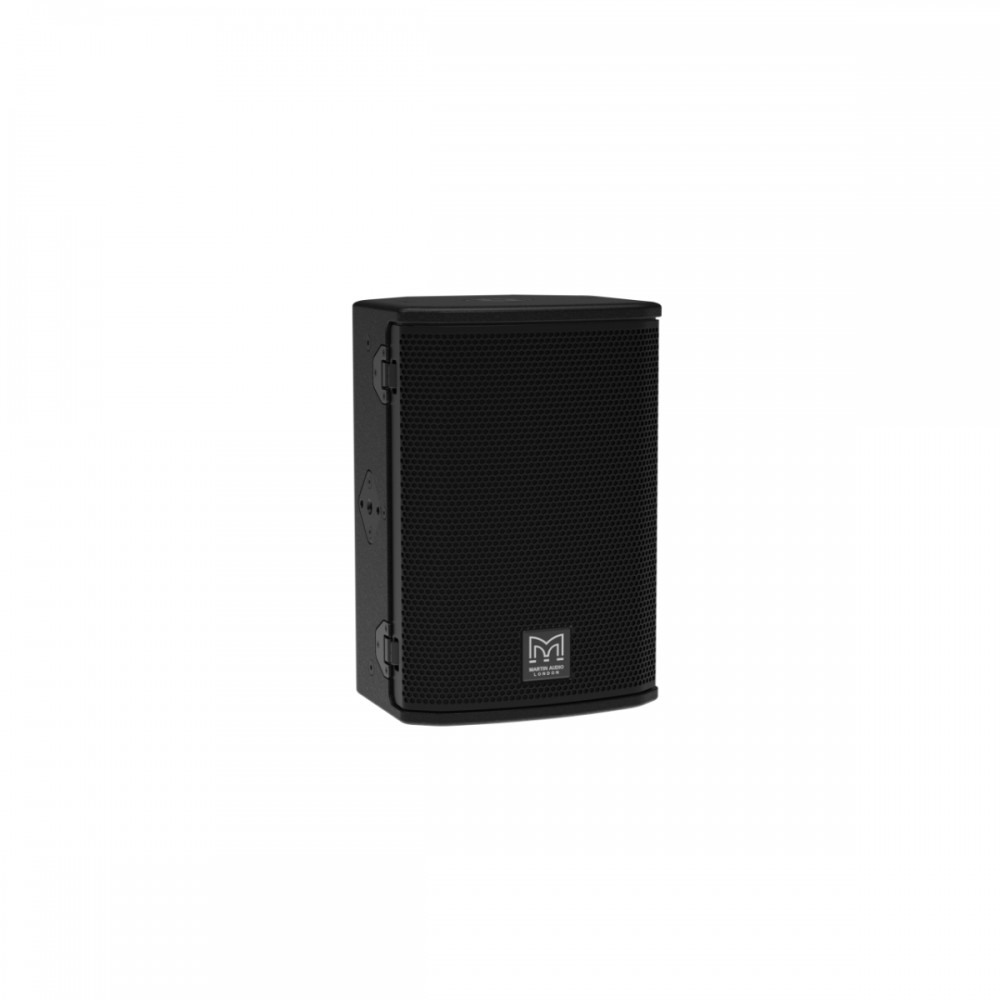

MARTIN AUDIO FP6 Ηχείο επίτοιχο 6

Το FP6 είναι ένα εξαιρετικής ποιότητας (premium), εξαιρετικά συμπαγές ηχείο σημειακής πηγής (point-source), σχεδιασμένο για εφαρμογές κοντινής εμβέλειας (short-throw) που απαιτούν κορυφαία ηχητική απόδοση και σταθερότητα κάλυψης από μια εξαιρετικά μικρή καμπίνα. Με απόκριση πλήρους φάσματος συχνοτήτων και εξαιρετικές δυνατότητες απόδοσης ισχύος για το μέγεθός του, είναι ιδανικό για εγκατάσταση σε μικρούς χώρους και περιοχές που απαιτούν τοπική κάλυψη (spot) και κάλυψη πλήρωσης (fill).

Χαρακτηριστικά

• Εξαιρετικά συμπαγές, παθητικό ηχείο δύο δρόμων
• Ευέλικτη καμπίνα πολλαπλών γωνιών με ποικίλες επιλογές στήριξης
• Ομοαξονική διάταξη Σημειακής Πηγής (Coaxial Point Source) με δυνατότητα περιστροφής του μεγαφώνου από τον χρήστη
• Μεγάφωνο χαμηλών συχνοτήτων (LF) νεοδυμίου 6” (150mm) με πηνίο φωνής 1,75” (44mm) και χαμηλή παραμόρφωση
• Μεγάφωνο υψηλών συχνοτήτων (HF) με διάφραγμα πολυμερούς 1,4” (36mm) και έξοδο 0,7” (18mm)
• Διασπορά 100° Οριζόντια (H) x 80° Κατακόρυφα (V)
• Χαλύβδινη σήτα γρήγορης απελευθέρωσης (quick-release)
• Λογισμικό τρισδιάστατης (3D) πρόβλεψης [DISPLAY 3]
• Τροφοδοτείται από ενισχυτές iKON ή VIA

Εφαρμογές

• Κάλυψη πλήρωσης (fill) και τοπική κάλυψη (spot)
• Κάλυψη κάτω από εξώστες (under balcony fill)
• Θέατρα και χώροι λατρείας (εκκλησίες)
• Κατανεμημένα συστήματα σε μπαρ και εστιατόρια
• Εγκαταστάσεις σε μουσεία και γκαλερί
• Χώροι καθηλωτικού ήχου (immersive sound spaces)
• Φορητές εταιρικές εκδηλώσεις AV (οπτικοακουστικών μέσων)
• Διακριτικό monitor σκηνής (stage monitor)

____________________________________________________________________

PRODUCT NAME

• FP6

TYPE

• Coaxial passive 2-way

CROSSOVER FREQUENCY

• 2.3kHz

FREQUENCY RESPONSE - 4π

• 73Hz - 20kHz ± 3dB, -10dB @57Hz with preset

DRIVERS

• LF: 6", 1.75" Voice coil, Neodymium Motor with flux stabilising rings
• HF: 0.7" exit, 1.4" Voice coil, Coaxial HT polymer dome compression driver

SENSITIVITY (4V 1m free-field)

• 91dB

NOMINAL IMPEDANCE

• 16 Ohms

RATED POWER

• 150W AES, 600W peak

MAXIMUM SPL

• 113dB Cont, 119dB Peak (6dB)

DISPERSION (-6dB)

• 100° H, 80° V

CONNECTORS

• NLT4MPXX-BAG speakons (pair)

PIN CONNECTIONS (INPUT)

• 1+ / 1-

PIN CONNECTIONS (LINK)

• 1+/- and 2+/-

ENCLOSURE

• Durable birch plywood

FINISH

• Black hardwearing paint

GRILLE

• Quick release steel grille with triple-layer polyester backing
• Access to quick release rotatable driver

IP RATING

• IP54 when fitted with two speakON NLT4FXX connectors

FITTINGS

• 4 x M10, 15 x M6 fixing points, 1 x 3/8” (mic stand) fixing point

DIMENSIONS

• (W) 321mm, (H) 220mm, (D) 197mm (W) 12.6ins, (H) 8.7ins, (D) 7.8ins

WEIGHT

• 5.5kg (12.1lbs)

VOLUME

• 7L

Martin Audio FlexPoint FP6

• Το ηχείο θα είναι ένα παθητικό, ομοαξονικό σύστημα δύο δρόμων, το οποίο θα αποτελείται από ένα γούφερ χαμηλών συχνοτήτων 6” με φόρτιση reflex και ένα μεγάφωνο υψηλών συχνοτήτων (τουίτερ) συμπίεσης θόλου, με έξοδο 0,7” και διάμετρο 1,4”. Το μεγάφωνο υψηλών συχνοτήτων (HF) θα φορτίζεται από έναν στατικό κυματοδηγό, ο οποίος θα συγχωνεύεται με τον διαμορφωμένο ασύμμετρο κώνο του μεγαφώνου χαμηλών συχνοτήτων (LF), καθορίζοντας έτσι τη γεωμετρία της κόρνας HF.
• Το μοτίβο διασποράς του ηχείου θα είναι 100° οριζόντια x 80° κατακόρυφα, με χαρακτηριστικά σταθερής κατευθυντικότητας στον οριζόντιο άξονα. Η απόκριση συχνότητας στον άξονα θα είναι 73Hz-20kHz +/- 3dB και το ηχείο θα παράγει μέγιστη στάθμη ηχητικής πίεσης (SPL) 119dB peak στο 1 μέτρο. Η διαχείριση ισχύος θα είναι 150W AES, 600W peak. Η ονομαστική εμπέδηση θα είναι 16 ohms.
• Το ηχείο θα πρέπει να λειτουργεί σε συνδυασμό με έναν εξειδικευμένο ηλεκτρονικό ελεγκτή (controller) ή έναν ενισχυτή με ενσωματωμένο ελεγκτή.

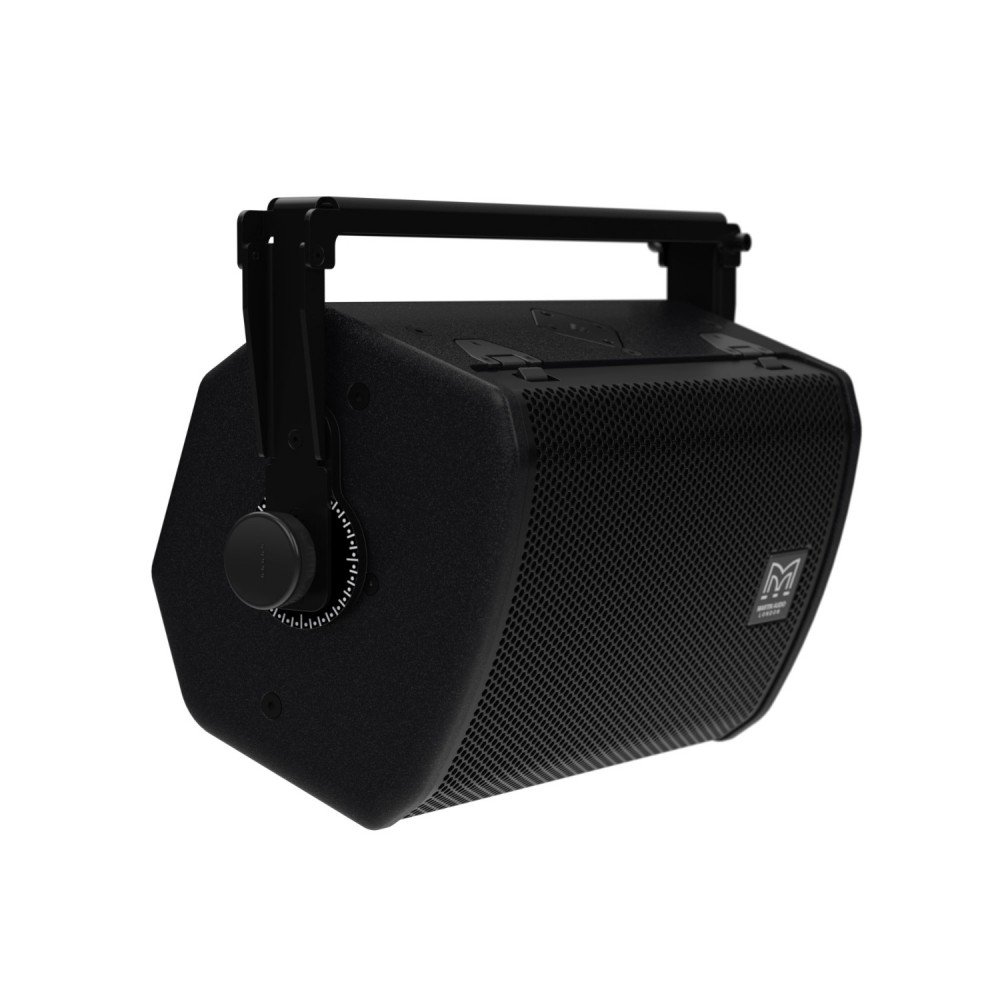

• Η καμπίνα πολλαπλών γωνιών του ηχείου θα είναι κατασκευασμένη από κόντρα πλακέ (plywood) και φινιρισμένη με εξαιρετικά ανθεκτική, ανάγλυφη βαφή. Θα διαθέτει υποδοχές με σπείρωμα για την προσαρμογή αξεσουάρ, όπως βάση μικροφώνου, κρίκο ανάρτησης (eyebolt), βάση τύπου U (yoke), επιτοίχια βάση και μπάρα ανάρτησης (rigging bar).

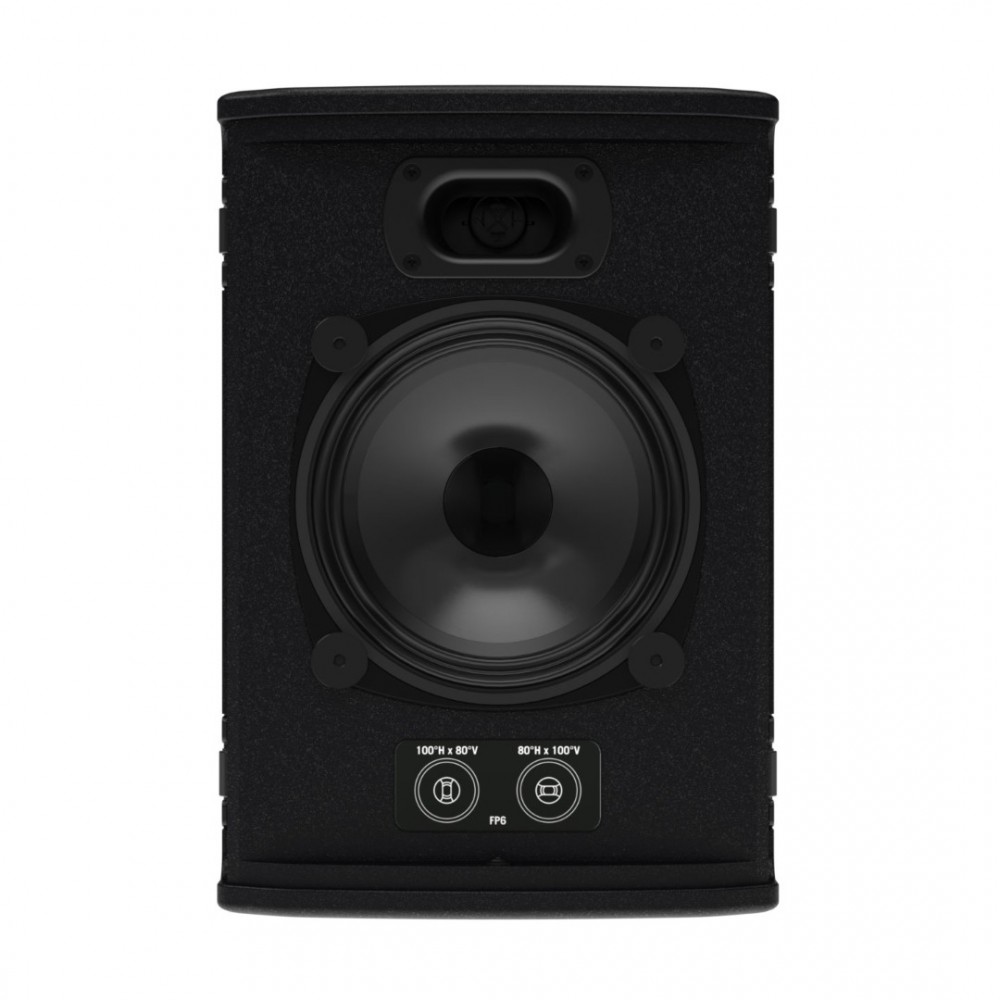

• Το ομοαξονικό μεγάφωνο θα μπορεί να περιστραφεί από τον χρήστη χωρίς τη χρήση εργαλείων, επιτρέποντας την κατακόρυφη (portrait) ή οριζόντια (landscape) τοποθέτηση του ηχείου, και θα προστατεύεται από μια διάτρητη χαλύβδινη σήτα με επένδυση πολυεστέρα τριών στρωμάτων.
• Το πίσω πάνελ συνδέσεων θα είναι εξοπλισμένο με δύο βύσματα τύπου NLT4MP. Τα τμήματα χαμηλών και υψηλών συχνοτήτων θα γεφυρώνονται μέσω ενός εσωτερικού παθητικού κροσόβερ στα 2,3kHz.
• Οι διαστάσεις (Π x Υ x Β) θα είναι 321mm x 220mm x 197mm (12,6in x 8,7in x 7,8in).
• Το βάρος θα είναι 5,5kg (12,1lbs).
• Το ηχείο θα είναι το Martin Audio FlexPoint FP6.

________________________________________________________________________________________________

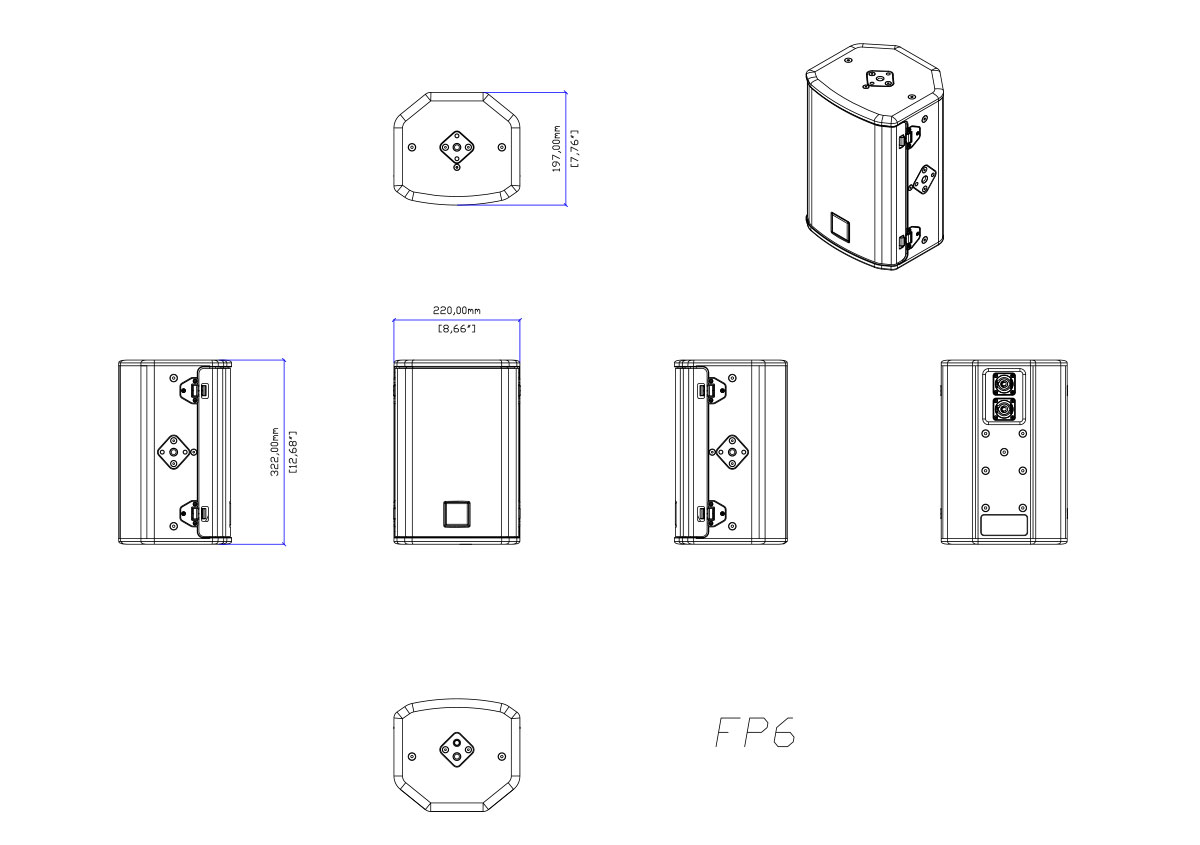

Technical Drawings for FP6
