MARTIN AUDIO FP15 Ηχείο επίτοιχο 15

Το FP15 είναι ένα κορυφαίας ποιότητας ηχείο σημειακής πηγής (point-source), σχεδιασμένο για εφαρμογές μικρής και μεσαίας εμβέλειας που απαιτούν εξαιρετική ακουστική απόδοση, πολύ υψηλή ισχύ εξόδου και επέκταση χαμηλών συχνοτήτων από μια αυτόνομη καμπίνα.

Χαρακτηριστικά

• Ευέλικτο, κορυφαίας ποιότητας σύστημα ηχείου δύο δρόμων
• Πολυγωνική καμπίνα με δυνατότητα πολύ υψηλής ισχύου εξόδου
• Ομοαξονική διάταξη Σημειακής Πηγής με δυνατότητα περιστροφής της μονάδας (driver) από τον χρήστη
• Woofer (LF driver) 15” (380mm) χαμηλής παραμόρφωσης, με πηνίο φωνής 3,5” (89mm) και μαγνήτη νεοδυμίου
• Driver υψηλών συχνοτήτων (HF driver) με διάφραγμα τιτανίου 3” (75mm) και έξοδο 1,4” (35mm)
• Γωνία διασποράς 80° Οριζόντια x 50° Κατακόρυφα

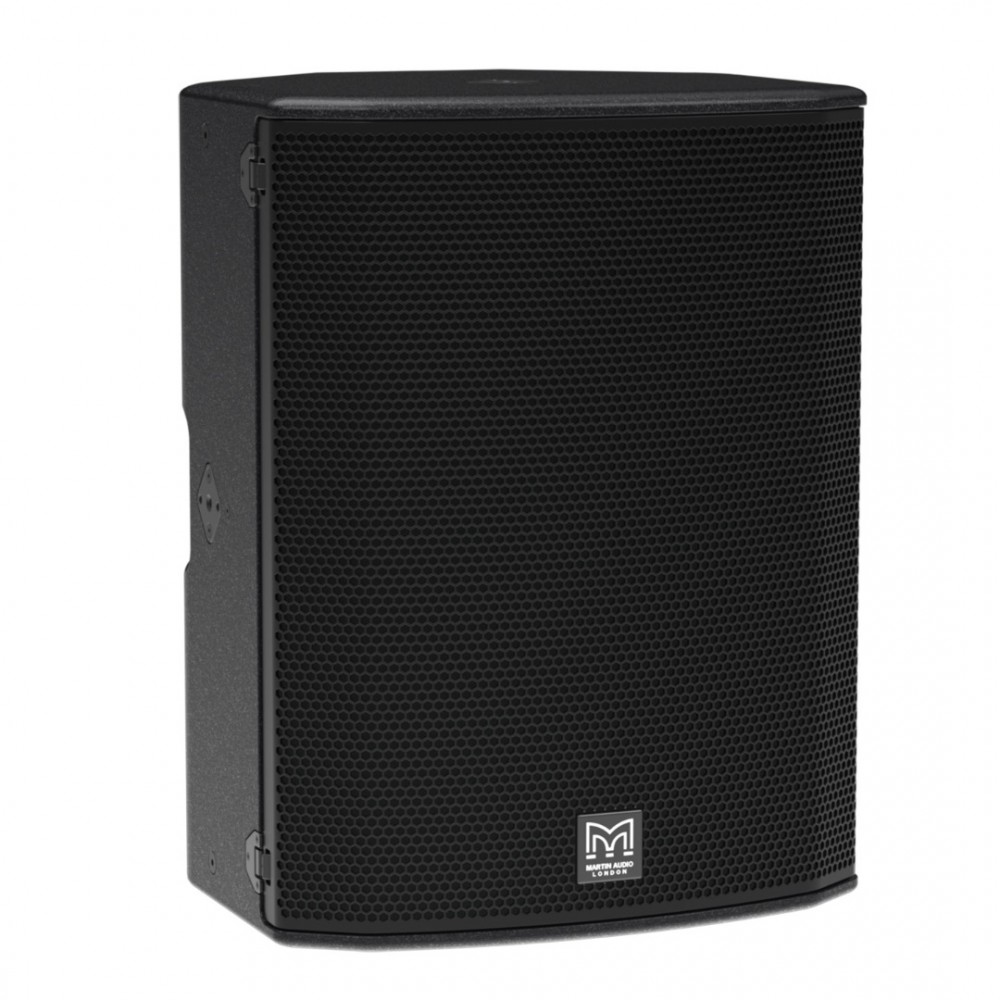

• Ατσάλινη σήτα ταχείας απασφάλισης (quick-release)
• Λογισμικό τρισδιάστατης (3D) πρόβλεψης [DISPLAY 3]
• Τροφοδοτείται από ενισχυτές iKON ή VIA

Εφαρμογές

• Φορητά συστήματα ζωντανού ήχου (live)
• Θεατρικός ήχος
• Μόνιμες εγκαταστάσεις
• DJ και εταιρικές εκδηλώσεις ήχου/εικόνας (corporate AV)
• Συστήματα stage monitoring (ηχεία δαπέδου) πολύ υψηλής ισχύος

________________________________________________________________________________________

PRODUCT NAME

• FP15

TYPE

• Coaxial passive 2-way

CROSSOVER FREQUENCY

• 1.1kHz

FREQUENCY RESPONSE - 4π

• 50Hz - 20kHz ± 3dB, -10dB @39Hz with preset

DRIVERS

• LF: 15", 3.5" Voice coil, Neodymium Motor with flux stabilising rings
• HF: 1.4" exit, 3" Voice coil, Coaxial titanium dome compression driver

SENSITIVITY (2.83V 1m free-field)

• 99dB

NOMINAL IMPEDANCE

• 8 Ohms

RATED POWER

• 500W AES, 2000W peak

MAXIMUM SPL

• 126dB Cont, 132dB Peak (6dB)

DISPERSION (-6dB)

• 80° H, 50° V

CONNECTORS

• NLT4MPXX-BAG speakons (pair)

PIN CONNECTIONS (INPUT)

• 1+ / 1-

PIN CONNECTIONS (LINK)

• 1+/- and 2+/-

ENCLOSURE

• Durable birch plywood

FINISH

• Black hardwearing paint

GRILLE

• Quick release steel grille with triple-layer polyester backing
• Access to quick release rotatable driver

IP RATING

• IP54 when fitted with two speakON NLT4FXX connectors

FITTINGS

• 4 x M10, 17 x M8 fixing points, dual pole-mount socket, 2 x handle pockets

DIMENSIONS

• (W) 601mm, (H) 460mm, (D) 420mm (W) 23.7ins, (H) 18.1ins, (D) 16.5ins

WEIGHT

• 27.4kg (60.4lbs)

VOLUME

• 57L

FlexPoint FP15

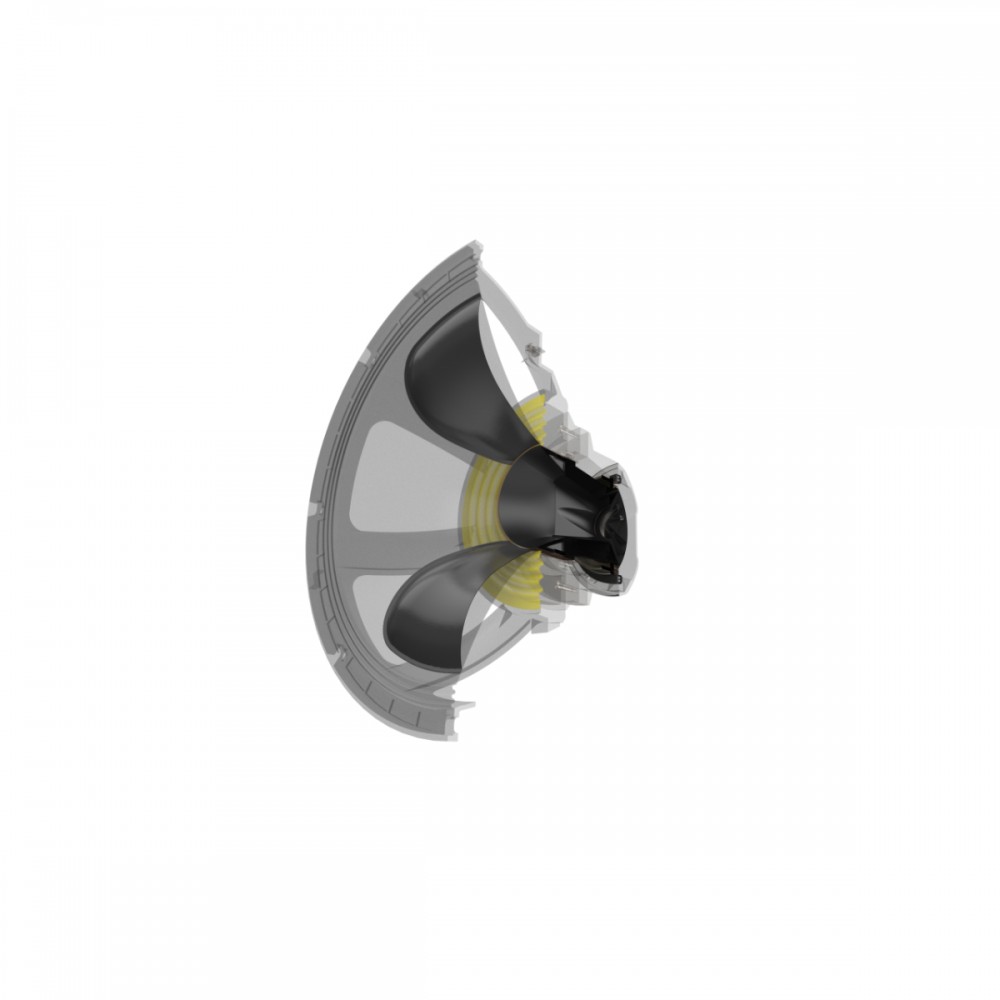

• Το ηχείο θα είναι ένα παθητικό, ομοαξονικό σύστημα δύο δρόμων, το οποίο θα αποτελείται από ένα μεγάφωνο χαμηλών συχνοτήτων (LF) 15” με φόρτιση reflex και ένα driver συμπίεσης υψηλών συχνοτήτων (HF) με θόλο 3” και έξοδο 1.4”. Το HF driver θα είναι φορτισμένο με έναν στατικό κυματοδηγό (waveguide), ο οποίος θα ενώνεται με τον διαμορφωμένο ασύμμετρο κώνο του LF driver για να καθορίσει τη γεωμετρία της κόρνας υψηλών συχνοτήτων (HF).
• Το μοτίβο διασποράς του ηχείου θα είναι 80° οριζόντια x 50° κατακόρυφα, με χαρακτηριστικά σταθερής κατευθυντικότητας στον οριζόντιο άξονα. Η απόκριση συχνότητας στον άξονα (on-axis) θα είναι 50(Hz) - 20(kHz) +-3(dB) και το ηχείο θα παράγει μέγιστη στάθμη SPL 132dB peak στο 1 μέτρο. Η διαχειρίσιμη ισχύς θα είναι 500W AES, 2000W peak. Η ονομαστική εμπέδηση θα είναι 8 ohms.Το ηχείο θα λειτουργεί σε συνδυασμό με έναν αποκλειστικό ηλεκτρονικό επεξεργαστή (controller) ή ενισχυτή με ενσωματωμένο επεξεργαστή.
• Η καμπίνα πολλαπλών γωνιών (multi-angled) του ηχείου θα είναι κατασκευασμένη από κόντρα πλακέ και θα είναι φινιρισμένη με ανάγλυφη βαφή υψηλής αντοχής. Θα ενσωματώνει δύο χωνευτές λαβές (pocket handles) και θα είναι εξοπλισμένη με διπλή υποδοχή στήριξης σε ορθοστάτη (pole-mount). Οι υποδοχές με σπείρωμα θα δέχονται κρίκους ανάρτησης (eyebolts), βάσεις σχήματος U (yoke), επιτοίχιες βάσεις και αξεσουάρ ράβδων ανάρτησης (rigging bars).

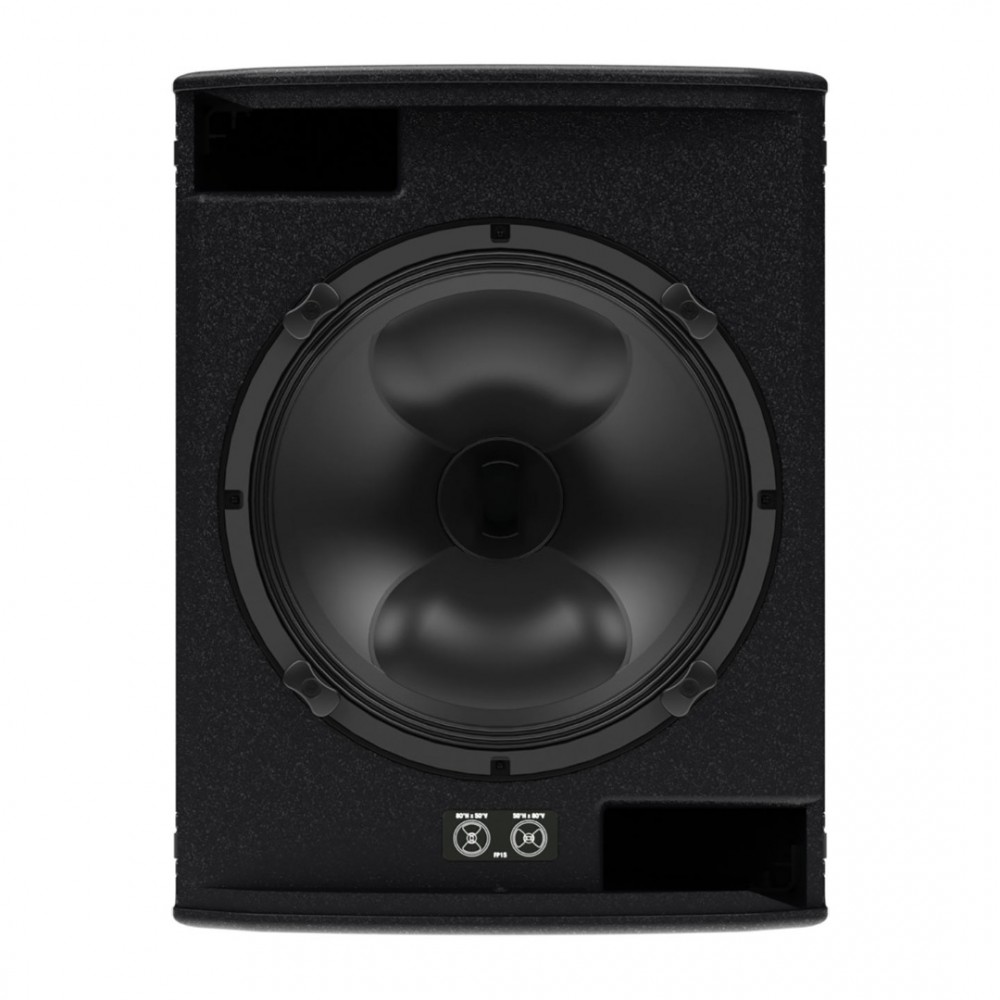

• Το ομοαξονικό μεγάφωνο θα μπορεί να περιστραφεί από τον χρήστη χωρίς τη χρήση εργαλείων, επιτρέποντας την κατακόρυφη (portrait) ή οριζόντια (landscape) τοποθέτηση του ηχείου, και θα προστατεύεται από μια διάτρητη ατσάλινη σήτα (γρίλια) με επένδυση πολυεστέρα τριών στρωμάτων.
• Το πίσω πάνελ συνδέσεων θα είναι εξοπλισμένο με δύο συνδέσμους τύπου NLT4MP. Το τμήμα χαμηλών και υψηλών συχνοτήτων θα διαχωρίζεται μέσω ενός εσωτερικού παθητικού δικτύου crossover συχνότητας 1.1(kHz).
• Οι διαστάσεις (Π x Υ x Β) θα είναι 601(mm) 460(mm) 420(mm) 23.7(in) 18.1(in) 16.5(in). Το βάρος θα είναι 27.4(kg) 60.4(lbs).
• Το ηχείο θα είναι το Martin Audio FlexPoint FP15.

__________________________________________________________________________________

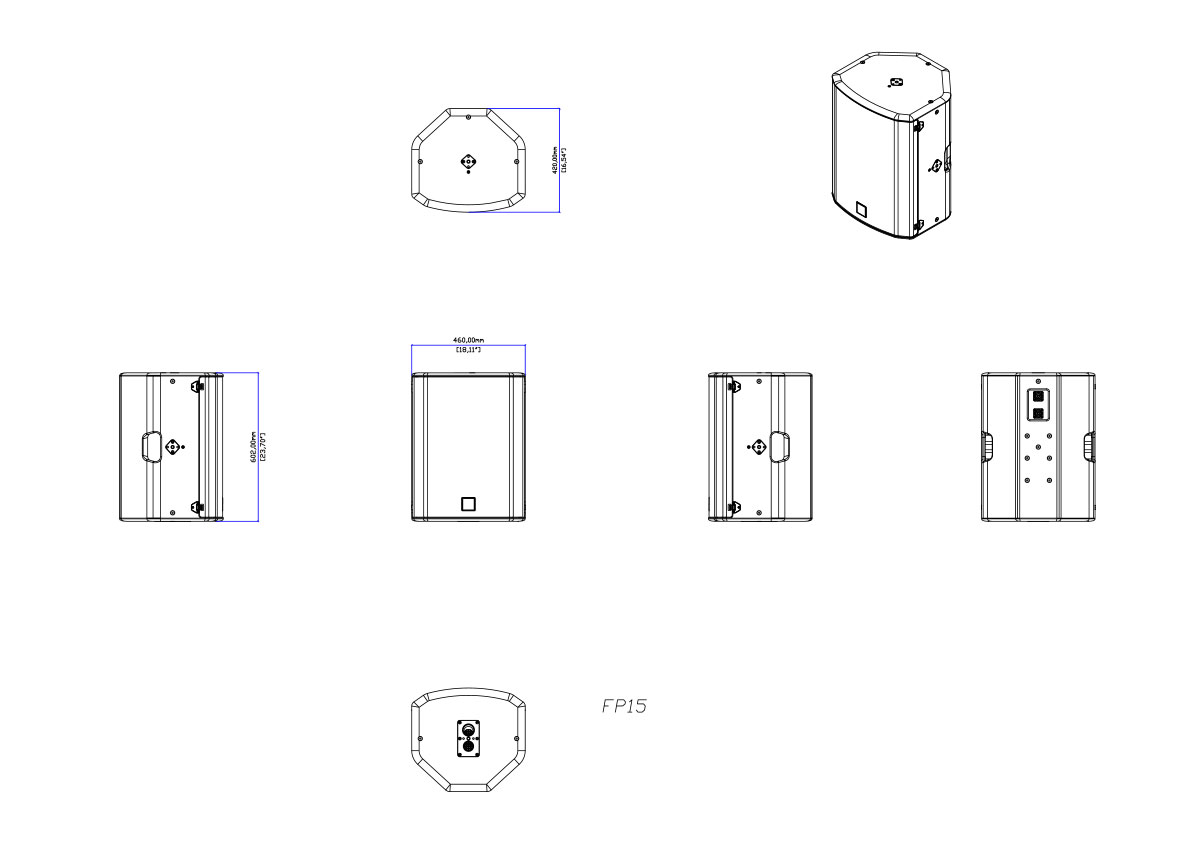

Technical Drawings for FP15

• DWG
• PDF

3D SketchUp Models for FP15

• SKP-BLACK
