MARTIN AUDIO DX0.4 Speaker controller 2 in / 4 out

Το DX0.4 είναι το ιδανικό εργαλείο επεξεργασίας για να πλαισιώσει τις σειρές ADORN, CDD και BlacklineX ή οποιοδήποτε άλλο σύστημα όπου απαιτείται ολοκληρωμένος έλεγχος και προστασία, ιδίως σε περιπτώσεις όπου ενδέχεται να υπάρχουν οικονομικοί περιορισμοί.

Χαρακτηριστικά

• Επαγγελματικός επεξεργαστής συστήματος 2 εισόδων και 4 εξόδων για ένα ευρύ φάσμα εφαρμογών.
• Ολοκληρωμένες, εξελιγμένες επιλογές επεξεργασίας που περιλαμβάνουν EQ, gate, delay και περιορισμό (limiting) για τη βελτιστοποίηση και την προστασία του συστήματος.
• Πλήρως εκχωρήσιμη δρομολόγηση matrix και των δύο εισόδων σε οποιαδήποτε έξοδο, με επιλογή εξασθένησης (attenuation) σε κάθε κόμβο δρομολόγησης.
• Δύο ισορροπημένες (balanced) είσοδοι XLR με κέρδος έως 12dB, αναστροφή πολικότητας, καθυστέρηση 600ms, παραμετρικό EQ 10 περιοχών με επιλογή από 14 τύπους φίλτρων, ξεχωριστά επιλέξιμους για κάθε περιοχή.
• Τέσσερις ισορροπημένες (balanced) έξοδοι XLR με κέρδος 12dB, αναστροφή πολικότητας, καθυστέρηση 200ms, φίλτρα διέλευσης υψηλών (high pass) και χαμηλών (low pass) συχνοτήτων με κλίσεις αποκοπής από -6dB/οκτάβα έως -48dB/οκτάβα, χρησιμοποιώντας φίλτρα τύπου Bessel, Butterworth ή Linkwitz Riley. Παραμετρικό EQ 8 περιοχών με επιλογή από 14 τύπους φίλτρων, καθώς και ανεξάρτητους περιοριστές Program και Peak.
• Βολικά χειριστήρια στην πρόσοψη και οθόνη LCD με έξυπνο σύστημα μενού για τον προγραμματισμό ή την τροποποίηση των ρυθμίσεων. Κουμπιά σίγασης (mute) με ένα πάτημα για όλες τις εισόδους και εξόδους.
• Θύρα USB στην πρόσοψη για γρήγορη και εύκολη σύνδεση με υπολογιστή.
• Επιλογή δικτύωσης με χρήση είτε Ethernet είτε RS485 για μεγαλύτερα συστήματα.
• Λειτουργία εισαγωγής προεπιλογών (presets) καναλιών εξόδου για τη γρήγορη και εύκολη σύνθεση ενός συστήματος που ταιριάζει σε οποιαδήποτε εφαρμογή, χρησιμοποιώντας μια βιβλιοθήκη προεπιλογών για προϊόντα της Martin Audio.
• Ένδειξη LED έξι τμημάτων για τις στάθμες εισόδου/εξόδου και τη λειτουργία του περιοριστή.
• 32 προεπιλογές χρήστη (User Presets) για την αποθήκευση διαμορφώσεων του συστήματος.
• Λειτουργίες χρήστη 3 επιπέδων με δυνατότητα προσαρμογής και ξεχωριστή προστασία με κωδικό πρόσβασης.
• Παγκόσμιο τροφοδοτικό διακόπτη (switch mode) που δέχεται τάση από 90 έως 240V, 50/60Hz.
• Συμπαγής σχεδιασμός μεγέθους 1 rack unit (1U).
• Κατά προσέγγιση βάρος αποστολής: 3,5 κιλά.

___________________________________________________________________________

General

Input impedance:

• 20k Ohm balanced

Output Imp:

• 100R

Max Input level:

• +20dBu

Max Output level:

• +18dBu

Crosstalk:

• <-95dB

Sample Rate:

• 96kHz

Signal to noise ration

• >113dB (A weighted)

Noise Floor:

• <-94dB (A weighted)

Common Mode Rejection Ratio

• 60dB

Frequency Response:

• 20Hz - 40kHz +0.3dB

Input A/D Dynamic range:

• 118dB

Output D/A Dynamic range:

• 118dB

THD (+4dBu 1kHz):

• <0.003%

Mains Voltage Range:

• 85-230VAC 50-60Hz

Nominal power Consumption:

• 30W

Connectors

Audio input:

• 2 x 3 pin female XLR

Audio output:

• 4 x 3 pin male XLR

Ethernet:

• Shielded RJ45, Dynamic or Static IP

RS485:

• 2 x RJ45

USB:

• 1 x USB B (Front Panel)

Mains:

• 3 pin IEC

Processing

Signal Generator:

• White/pink noise, -30dBu to +10dBu

Gain:

• -18dB to +12dB, step accuracy 0.1dB

Input Equaliser:

• 10 band PEQ, gain range +15dB
• 14 x Filter types

Input Gate:

• Threshold: -40 to -80dBuAttack: 1 to 1,000ms

Release:

• 1 to 1,000ms

ROUTING:

• Freely assignable 2-in, 4 out
• Up to 30dB attenuation on each node

Delay:

• Input: 600ms

Output:

• 200msSteps: 20us,

Units:

• milliseconds, metres, feet

Output Filters:

• High & Low Pass, -6dB/Octave to -48dB/Octave

Slope types:

• Butterworth, Bessel, Linkwitz Riley

Output Equalisation:

• 8 band PEQ, gain +15dB
• 14 x filter types
• FIR Filter Import

Program Limiter:

• Threshold: -10 to +20dBu
• Attack: 1 to 1,000ms
• Release: 10 to 3,000ms

Peak Limiter:

• Threshold: 0 to 12dB above Program Limiter Threshold
• Release: Fast (91ms), Medium (350ms), Slow (800ms)

Dimensions

Height:

• 1U (44mm) [1.75”]

Width:

• 482mm [19”]

Depth:

• 230mm [9.1”]

Weight:

• 3.0kg [6.6lb]

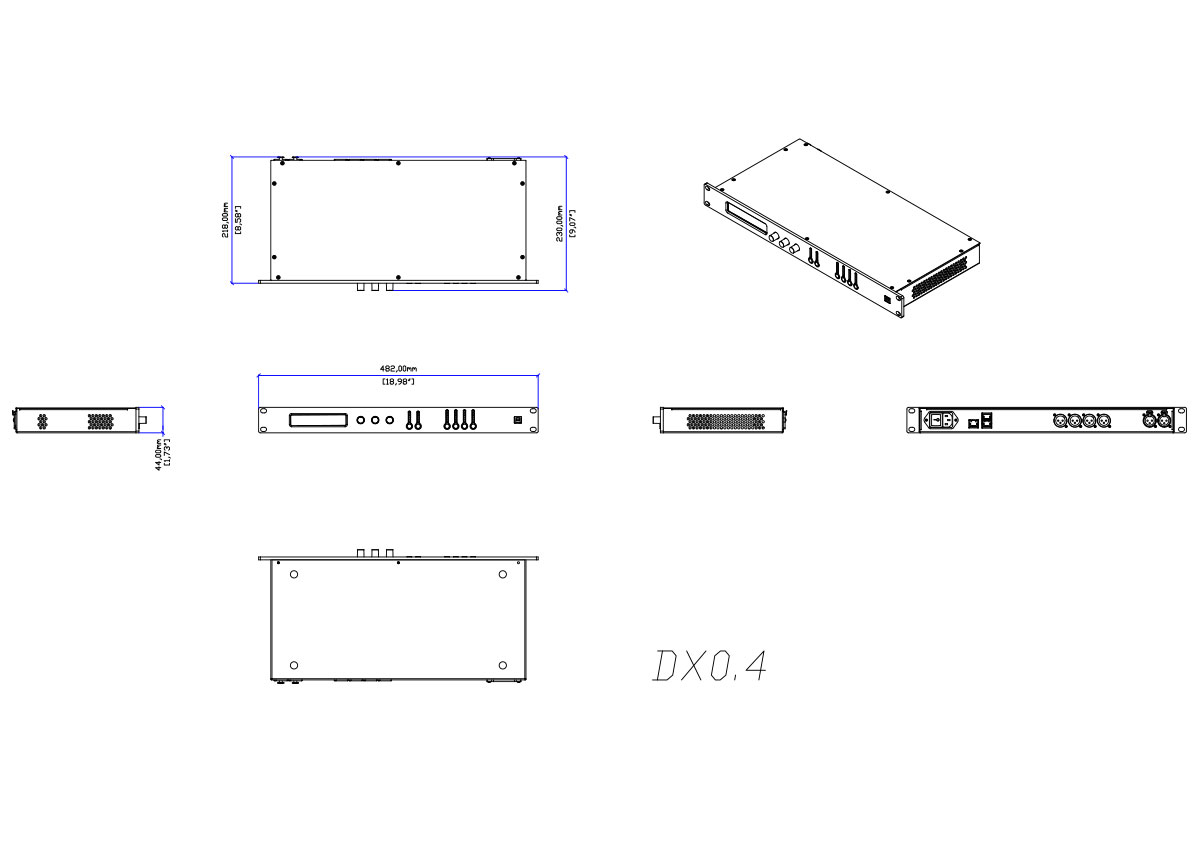

Technical Drawings for DX0.4

• DWG
• PDF
