MARTIN AUDIO SX118 Ηχείο subwoofer 18 (ΤΕΜΑΧΙΟ)

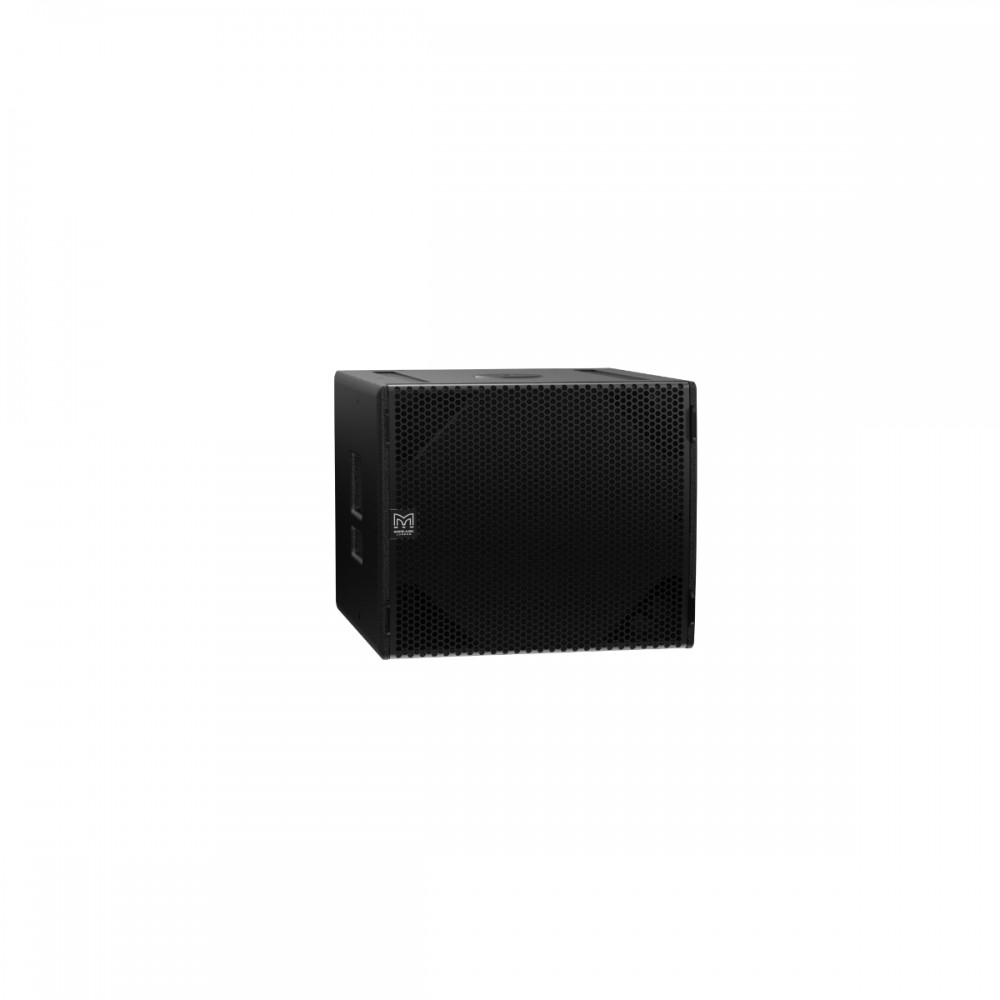

                                                                                                                       Martin Audio SX118

Το SX118 είναι ένα συμπαγές, υψηλής απόδοσης subwoofer που επεκτείνει το εύρος λειτουργίας χαμηλών συχνοτήτων του συστήματος έως τα 47Hz και παρέχει εξαιρετική απόδοση μπάσου για ένα τόσο συμπαγές περίβλημα.

Παρακαλούμε σημειώστε ότι αυτό το προϊόν έχει αναβαθμιστεί από τον Ιανουάριο του 2019 σε σχέση με μια προηγούμενη έκδοσή του.

Χαρακτηριστικά

• Συμπαγές (compact) subwoofer άμεσης ακτινοβολίας
• Πηνίο φωνής 18” (460mm)/4” (100mm), μεγάλης διαδρομής, μαγνήτης φερρίτη, αδιάβροχος κώνος
• Υψηλή δυνατότητα απόδοσης (high output)
• Περίβλημα από κόντρα πλακέ προδιαγραφών περιοδείας (tour-grade) με σημεία ανάρτησης (flying inserts)

Εφαρμογές

• Ενίσχυση ζωντανού ήχου περιοδειών (touring sound) για μικρούς και μεσαίους χώρους
• Μόνιμες εγκαταστάσεις σε αίθουσες συναυλιών, θέατρα, αίθουσες χορού και χώρους λατρείας (HoW)
• Αθλητικά στάδια, εγκαταστάσεις σε αρένες και εταιρικές εκδηλώσεις AV
• Εξωτερικοί χώροι εστιατορίων, μπαρ και ξενοδοχειακών μονάδων ψυχαγωγίας
• Χώροι υποδοχής / κοινόχρηστοι χώροι (concourses) και θεματικά πάρκα

_______________________________________________________________________________________

TYPE

• Compact, direct radiating subwoofer

FREQUENCY RESPONSE

• 47Hz – 150Hz ±3dB,

• -10dB @ 41Hz

DRIVER

• 18” (460mm)/4” (100mm) voice coil, long excursion, ferrite magnet, waterproof cone

RATED POWER

• 1000W AES, 4000W peak

SENSITIVITY

• 102dB

MAXIMUM SPL

• 138dB peak

NOMINAL IMPEDANCE

• 8Ω

DISPERSION (-6dB)

• Omnidirectional/or Cardioid (paired)

ENCLOSURE

• Multi-laminate birch/poplar ply

FINISH

• Durable Polyurea Coating

PROTECTIVE GRILLE

• Black perforated Zintec

CONNECTORS

• 2 x NL4 type

PIN CONNECTIONS (INPUT)

• LF: +1, -1 Link through: +2, -2

PINS CONNECTIONS (LINK)

• LF: +1, -1 Link through: +2, -2

FITTINGS

• Two skids on base, with mating channels on top

• M20 top-mounted thread plate for pole mounting

• 16 x M10 mounting points

• 2 x bar handles, 1 on each side

• 4 x fittings for optional transit cover

• 16 x M8 inserts for optional castors

DIMENSIONS (INCL SKIDS)

• (W) 600mm x (H) 509mm x (D) 632mm

• (760mm including castors)

• (W) 24in x (H) 20.36in x (D) 25.26in

• (30.38in including castors)

WEIGHT

• 43.5kg (96lbs) w/o castors 47kg (104lbs) with castors

Martin Audio SX118

• Το ηχείο πρέπει να είναι ένα συμπαγές subwoofer, το οποίο αποτελείται από έναν οδηγό χαμηλών συχνοτήτων (transducer) 18 ιντσών, μεγάλης διαδρομής (long-excursion) και φόρτισης reflex (reflex-loaded). Η απόκριση συχνότητας στον άξονα (on-axis) πρέπει να είναι 47Hz-150Hz +/- 3dB και το ηχείο πρέπει να παράγει μέγιστη στάθμη ακουστικής πίεσης (SPL) 138dB peak, υπολογισμένη στο 1 μέτρο.
• Η διαχείριση ισχύος πρέπει να είναι 1000W AES, 4000W peak. Η ονομαστική εμπέδηση πρέπει να είναι 8 ohms. Το πίσω πάνελ συνδέσεων πρέπει να είναι εξοπλισμένο με δύο συνδέσμους τύπου NL4 και το ηχείο πρέπει να λειτουργεί σε συνδυασμό με έναν ειδικό ενισχυτή με ενσωματωμένο ελεγκτή (controller amplifier).
• Το περίβλημα του ηχείου πρέπει να είναι κατασκευασμένο από πολυστρωματικό κόντρα πλακέ (multi-laminate plywood) με ανθεκτική επίστρωση πολυουρίας. Τα μεγάφωνα πρέπει να προστατεύονται από διάτρητη γρίλια Zintec και το περίβλημα πρέπει να είναι εξοπλισμένο με υποδοχή με σπείρωμα για ορθοστάτη (pole-mount plate), λαβές τύπου μπάρας (bar handles), οδηγούς στήριξης (skids) και σημεία ανάρτησης (flying inserts).
• Οι διαστάσεις, συμπεριλαμβανομένων των οδηγών στήριξης και χωρίς τα ροδάκια (Π x Υ x Β), πρέπει να είναι 600mm x 509mm x 632mm (24in x 20.36in x 25.26in).
• Οι διαστάσεις, συμπεριλαμβανομένων των οδηγών στήριξης και των τροχών (Π x Υ x Β), πρέπει να είναι 600mm x 509mm x 760mm (24in x 20.36in x 30.38in).
• Το βάρος πρέπει να είναι 47kg (104lbs).
• Το ηχείο πρέπει να είναι το Martin Audio SX118.

________________________________________________________________________________________________________________

Technical Drawings for Martin Audio SX118

• DWG
• PDF

3D SketchUp Models for Martin Audio SX118

• SKP-BLACK
• SKP-WHITE

Revit File for SX Series Subwoofers

• REVIT-FILE
• REVIT-NOTES


___________________________________________________________________

USER GUIDE
BROCHURE
DATASHEET
SETTINGS [V2.3]

___________________________________________________________________

All information is Copyright. Martin Audio Ltd.
