MARTIN AUDIO FP8 Ηχείο επίτοιχο 8 (ΤΕΜΑΧΙΟ)

Το ADORN A80T είναι ένα παθητικό ηχείο δύο δρόμων με κομψό σχεδιασμό, ιδανικό για αρχιτεκτονικούς χώρους που απαιτούν ήχο υψηλής πιστότητας από μια διακριτική, συμπαγή καμπίνα. Προσφέρει κορυφαία απόδοση στην κατηγορία του, αξιοπιστία και υψηλή αξία σε ένα ευρύ φάσμα εμπορικών εφαρμογών ήχου — από καταστήματα λιανικής, μπαρ και εστιατόρια μέχρι εταιρικά γραφεία και συνεδριακά κέντρα.

Χαρακτηριστικά

• Σύγχρονος, διακριτικός σχεδιασμός
• Δυνατότητα υψηλής ισχύος εξόδου
• Ήχος υψηλής πιστότητας
• Μετασχηματιστής γραμμής 70V/100V
• Προστασία υπερφόρτωσης χαμηλών και υψηλών συχνοτήτων
• Κάθετος ή οριζόντιος προσανατολισμός
• Κάλυψη 90° x 50°
• Πιστοποίηση IP54 με προαιρετικό αδιάβροχο κάλυμμα συνδέσμων
• 5 χρόνια εγγύηση

Εφαρμογές

• Καταστήματα λιανικής
• Καφετέριες, μπαρ και αλυσίδες εστιατορίων
• Ξενοδοχεία και συνεδριακά κέντρα
• Εκπαιδευτικές εγκαταστάσεις
• Εταιρικά γραφεία

_______________________________________________________________________________

PRODUCT NAME

• FP8

TYPE

• Coaxial passive 2-way

CROSSOVER FREQUENCY

• 2.0kHz

FREQUENCY RESPONSE - 4π

• 63Hz - 18kHz ± 3dB, -10dB @50Hz with preset

DRIVERS

• LF: 8", 2" Voice coil, Neodymium Motor with flux stabilising ringsHF: 1" exit, 1.7" Voice coil, Coaxial HT polymer dome compression driver

SENSITIVITY (2.83V 1m free-field)

• 94dB

NOMINAL IMPEDANCE

• 8 Ohms

RATED POWER

• 250W AES,
• 1000W peak

MAXIMUM SPL

• 118dB Cont, 124dB Peak (6dB)

DISPERSION (-6dB)

• 90° H, 70° V

CONNECTORS

• NLT4MPXX-BAG speakons (pair)

PIN CONNECTIONS (INPUT)

• 1+ / 1-

PIN CONNECTIONS (LINK)

• 1+/- and 2+/-

ENCLOSURE

• Durable birch plywood

FINISH

• Black hardwearing paint

GRILLE

• Quick release steel grille with triple-layer polyester backing
• Access to quick release rotatable driver

IP RATING

• IP54 when fitted with two speakON NLT4FXX connectors

FITTINGS

• 4 x M10, 15 x M6 fixing points, dual pole-mount socket, 2 x handle pockets

DIMENSIONS

• (W) 376mm, (H) 280mm, (D) 265mm (W) 14.8ins, (H) 11.0ins, (D) 10.4ins

WEIGHT

• 9.3kg (20.5lbs)

VOLUME

• 13L

ACCESSORIES

• Separate landscape and portrait touring and install yokes, wall bracket, rigging bar and transit cover

FlexPoint FP8

• Το ηχείο θα είναι ένα παθητικό, ομοαξονικό σύστημα δύο δρόμων, αποτελούμενο από ένα πρόγραμμα οδήγησης χαμηλών συχνοτήτων (LF) 8” με φόρτιση reflex και ένα πρόγραμμα οδήγησης συμπίεσης υψηλών συχνοτήτων (HF) με θόλο 1.7” και έξοδο 1”. Το μεγάφωνο HF θα είναι φορτισμένο με έναν στατικό κυματοδηγό (waveguide), ο οποίος συγχωνεύεται με τον διαμορφωμένο ασύμμετρο κώνο του μεγαφώνου LF για να καθορίσει τη γεωμετρία της κόρνας HF.
• Το μοτίβο διασποράς του ηχείου θα είναι 90° οριζόντια x 70° κάθετα, με χαρακτηριστικά σταθερής κατευθυντικότητας στον οριζόντιο άξονα. Η απόκριση συχνότητας επί του άξονα (on-axis) θα είναι 63Hz-18kHz +/- 3dB και το ηχείο θα παράγει μέγιστη στάθμη ακουστικής πίεσης (SPL) 124dB αιχμής (peak) στο 1 μέτρο. Η διαχείριση ισχύος θα είναι 250W AES, 1000W αιχμής (peak). Η ονομαστική αντίσταση θα είναι 8 ohms.
• Το ηχείο θα λειτουργεί σε συνδυασμό με έναν εξειδικευμένο ηλεκτρονικό ελεγκτή (controller) ή ενισχυτή με ενσωματωμένο ελεγκτή.
• Η καμπίνα πολλαπλών γωνιών του ηχείου θα είναι κατασκευασμένη από κόντρα πλακέ (plywood) και θα είναι φινιρισμένη με ανθεκτική ανάγλυφη βαφή. Θα ενσωματώνει δύο χωνευτές λαβές (pocket handles) και θα είναι εξοπλισμένη με διπλή υποδοχή για ορθοστάτη (pole-mount). Τα σπειροειδή ένθετα (threaded inserts) θα επιτρέπουν επιλογές τοποθέτησης με κρίκους (eyebolts), βάσεις τύπου U (yoke), επιτοίχια στηρίγματα και μπάρες ανάρτησης (rigging bars).
• Το ομοαξονικό μεγάφωνο (coaxial driver) θα μπορεί να περιστραφεί από τον χρήστη χωρίς τη χρήση εργαλείων, ώστε να επιτρέπει την κατακόρυφη (portrait) ή οριζόντια (landscape) τοποθέτηση του ηχείου, και θα προστατεύεται από μια διάτρητη ατσάλινη γρίλια με επένδυση πολυεστέρα τριών στρωμάτων.
• Το πίσω πάνελ συνδέσεων θα είναι εξοπλισμένο με δύο συνδέσμους τύπου NLT4MP. Τα τμήματα χαμηλών και υψηλών συχνοτήτων θα είναι ενσωματωμένα μέσω ενός εσωτερικού παθητικού δικτύου διαχωρισμού (crossover) στα 2kHz.Οι διαστάσεις (Π x Υ x Β) θα είναι 376mm x 280mm x 265mm (14.8in x 11.0in x 10.4in). Το βάρος θα είναι 9.3kg (20.5lbs).Το ηχείο θα είναι το Martin Audio FlexPoint FP8.

______________________________________________________________________________________________

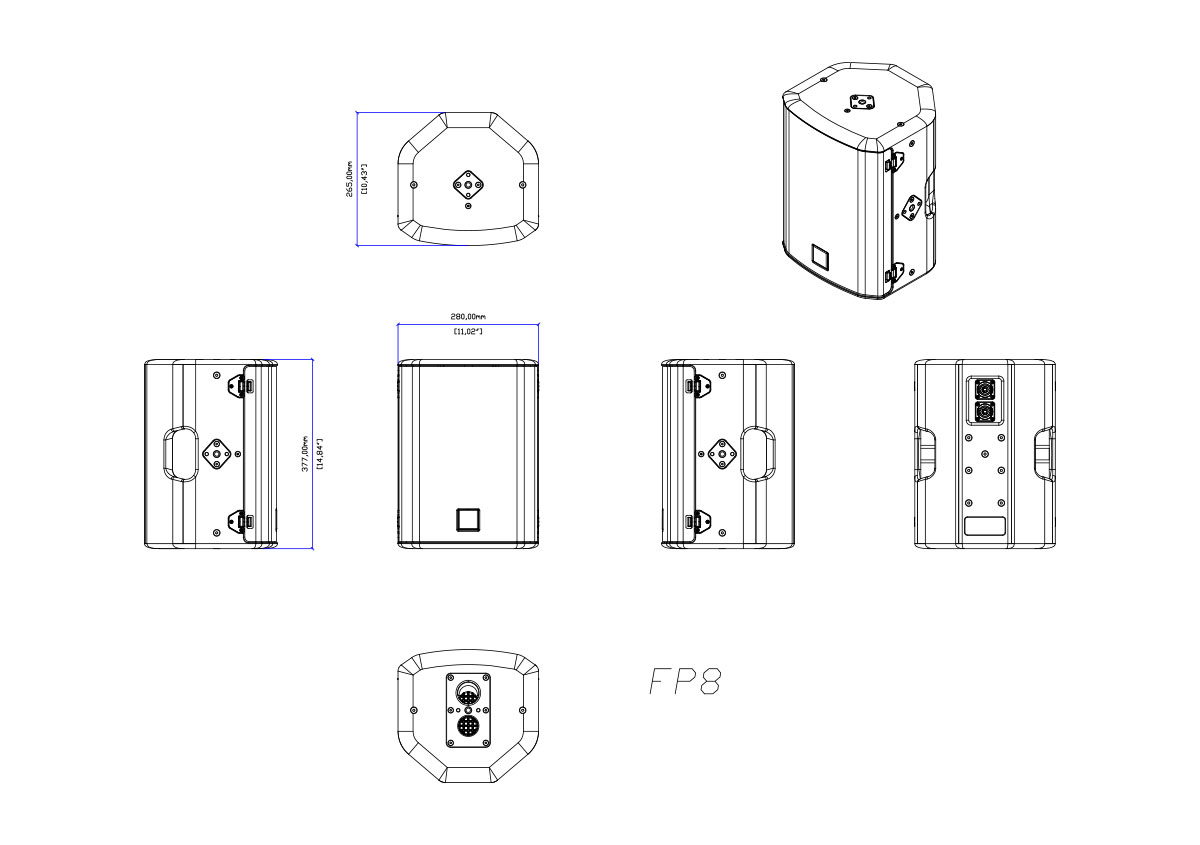

Technical Drawings for FP8

• DWG
• PDF

3D SketchUp Models for FP8

• SKP-BLACK

_______________________________________________________________________________________

USER GUIDE
DATASHEET
FLEXPOINT BROCHURE
GLL DATA

___________________________________________________________________________________________

All information is Copyright. Martin Audio Ltd.
