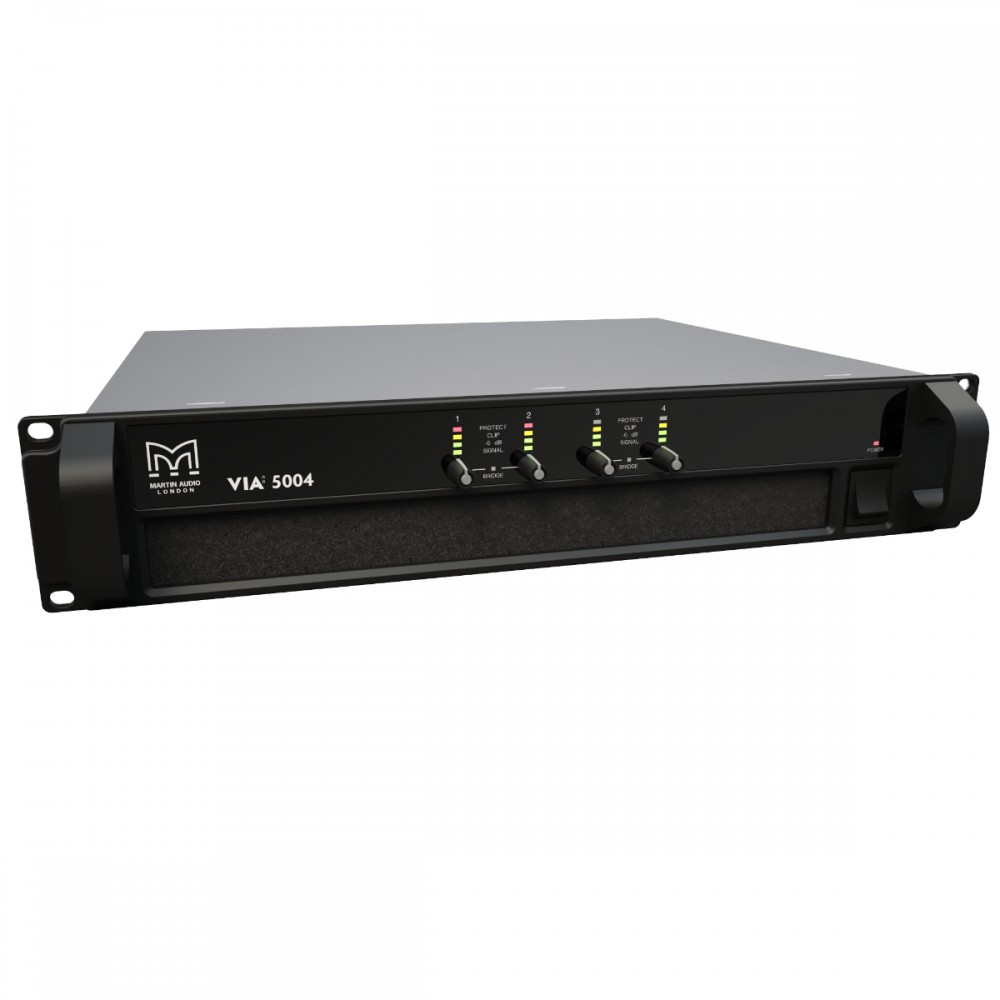

MARTIN AUDIO VIA5004 Premium ενισχυτής 4 x 2500W

Ο VIA5004 είναι ένας προηγμένος τετρακάναλος τελικός ενισχυτής, ο οποίος συνδυάζει υψηλή πυκνότητα ισχύος με εξαιρετική ακουστική απόδοση σε ένα ελαφρύ και οικονομικά αποδοτικό πακέτο. Αποδίδοντας 4×1250 Watt στα 2 Ohm, ή 2×2500 Watt στα 4 Ohm σε γεφυρωμένη συνδεσμολογία (bridged), είναι ιδανικός για την τροφοδοσία συστημάτων των σειρών BlacklineX, CDD και V.Series σε εγκαταστάσεις μικρής έως μεσαίας κλίμακας και σε φορητές εφαρμογές ήχου. Μπορεί επίσης να διαμορφωθεί για τρικαναλική λειτουργία (3 κανάλια), για τέλεια συμβατότητα με τα συστήματα 3 δρόμων της σειράς TH.

Χαρακτηριστικά

• Τέσσερα κανάλια αποδοτικής ενίσχυσης Class D
• Συνολική ισχύς εξόδου 5000 Watt
• Ύψος rack 2U
• Εξαιρετικά χαμηλό βάρος
• Παλμοτροφοδοτικό (Switch mode power supply)
• Ανεμιστήρας ψύξης μεταβλητής ταχύτητας με ροή αέρα από εμπρός προς τα πίσω
• Παγκόσμια λειτουργία δικτύου, με αυτόματη αναγνώριση 115V έως 230V
• Ολοκληρωμένα συστήματα προστασίας
• Ενδεικτικές λυχνίες LED για σήμα (Signal) και περιοριστή παραμόρφωσης (Clip limiter)

Εφαρμογές

• Εγκαταστάσεις μικρής έως μεσαίας κλίμακας
• Φορητός ήχος και monitoring σκηνής
• Ξενοδοχεία, εστιατόρια και μπαρ
• Οίκοι λατρείας και αμφιθέατρα
• Εκπαιδευτικές εγκαταστάσεις
• Χώροι ζωντανής μουσικής και κλαμπ
• Κινητά DJ setups

___________________________________________________

General

TYPE

• Four-channel Class D amplifier

POWER OUTPUT *

• 4 x 1250W into 2 ohms
• 4 x 800W into 4 ohms
• 4 x 450W into 8 ohms
• 2 x 2500W bridged into 4 ohms

GAIN

• 32 dB (38 dB when bridged)

COOLING

• Vari-speed fans, front-to-back airflow

MAXIMUM AMBIENT TEMPERATURE

• 40°C (105°F)

Audio Inputs/Outputs

ANALOGUE IN/LINK (4 CHANNELS)

• 4 x female, 4 x male Neutrik™ XLR

ANALOGUE INPUT IMPEDANCE

• 10KΩ balanced

MAXIMUM ANALOGUE INPUT LEVEL

• +20dBu

AMPLIFIER OUTPUTS

• 4 x Neutrik Speakon™ NL4

Audio Performance

OUTPUT NOISE

• -113dBA, referenced to max output
• (22kHz bandwidth)

FREQUENCY RESPONSE

• <10Hz ->20kHz +/- 0.25dB

TOTAL HARMONIC DISTORTION

• <0.05% typical @ 1kHz, -3dB output (22kHz bandwidth)

SLEW RATE

• > 80V per microsecond

DAMPING FACTOR

• 120 ref 8 ohms

Power Supply

TYPE

• 2 x high current, high frequency switch-mode

AC OPERATING RANGE

• 100-240V +/-10%
• 45 - 65Hz

TOTAL SYSTEM EFFICIENCY

• > 90% typical

MAINS CONNECTOR

• 1 x Neutrik Powercon™

Physical

DIMENSIONS

• (W) 482 x (H) 2U/88mm x (D) 441mm
• (W) 19in x (H) 2U/3.5in x (D) 17.4in
• incl handles and optional rear support

WEIGHT

• 10kg (22lbs)

 Martin Audio VIA5004

• Ο
  ενισχυτής πρέπει να είναι ένας τετρακάναλος ενισχυτής Class D με διπλά παλμοτροφοδοτικά (switch-mode power supplies) και πρέπει να
  λειτουργεί σε ένα εύρος τάσεων δικτύου από 100-240V +/- 10%, 45-65Hz. Η ψύξη πρέπει να παρέχεται από ανεμιστήρες
  μεταβλητής ταχύτητας με ροή αέρα από εμπρός προς τα πίσω.
• Ο ενισχυτής πρέπει να
  αποδίδει 1250W ανά
  κανάλι στα 2 Ohm, 800W ανά κανάλι στα 4 Ohm και 450W ανά κανάλι στα 8 Ohm, με όλα τα κανάλια σε λειτουργία. Η
  λειτουργία σε γεφυρωμένη συνδεσμολογία (bridged mode) πρέπει να αποδίδει 2 x 2500W στα 4 Ohm.
• Η απόκριση συχνότητας πρέπει να
  είναι 10Hz-20kHz +/- 0.25dB. Οι αναλογικές είσοδοι πρέπει να
  είναι ηλεκτρονικά εξισορροπημένες (balanced) με σύνθετη αντίσταση εισόδου 10kΩ. Η μέγιστη στάθμη εισόδου πρέπει να
  είναι +20dBu.
• Το
  μπροστινό πάνελ του ενισχυτή πρέπει να διαθέτει διακόπτη λειτουργίας δικτύου
  και τέσσερα ρυθμιστικά στάθμης εισόδου με ενδείξεις LED που δείχνουν τη στάθμη σήματος (signal), την υπερφόρτωση (clip) και την κατάσταση
  προστασίας (protect).
• Το
  πίσω πάνελ του ενισχυτή πρέπει να είναι εξοπλισμένο με τέσσερις θηλυκούς
  συνδέσμους εισόδου XLR
  και τέσσερις αρσενικούς συνδέσμους παράλληλης εξόδου (link) XLR. Οι έξοδοι των ηχείων πρέπει να γίνονται μέσω τεσσάρων
  συνδέσμων Neutrik Speakon™
  NL4. Ένας σύνδεσμος Neutrik Powercon™ πρέπει να παρέχει
  τη σύνδεση με την παροχή ρεύματος (δίκτυο).
• Οι διαστάσεις (Π x Υ x Β) συμπεριλαμβανομένων των λαβών και της προαιρετικής πίσω
  υποστήριξης πρέπει να είναι 482mm x 2U/88mm x 441mm (19in x 2U/3.5in x 17.4in). Το βάρος πρέπει να είναι 10kg (22lbs).Ο ενισχυτής πρέπει να είναι ο Martin Audio VIA5004.

____________________________________________________________

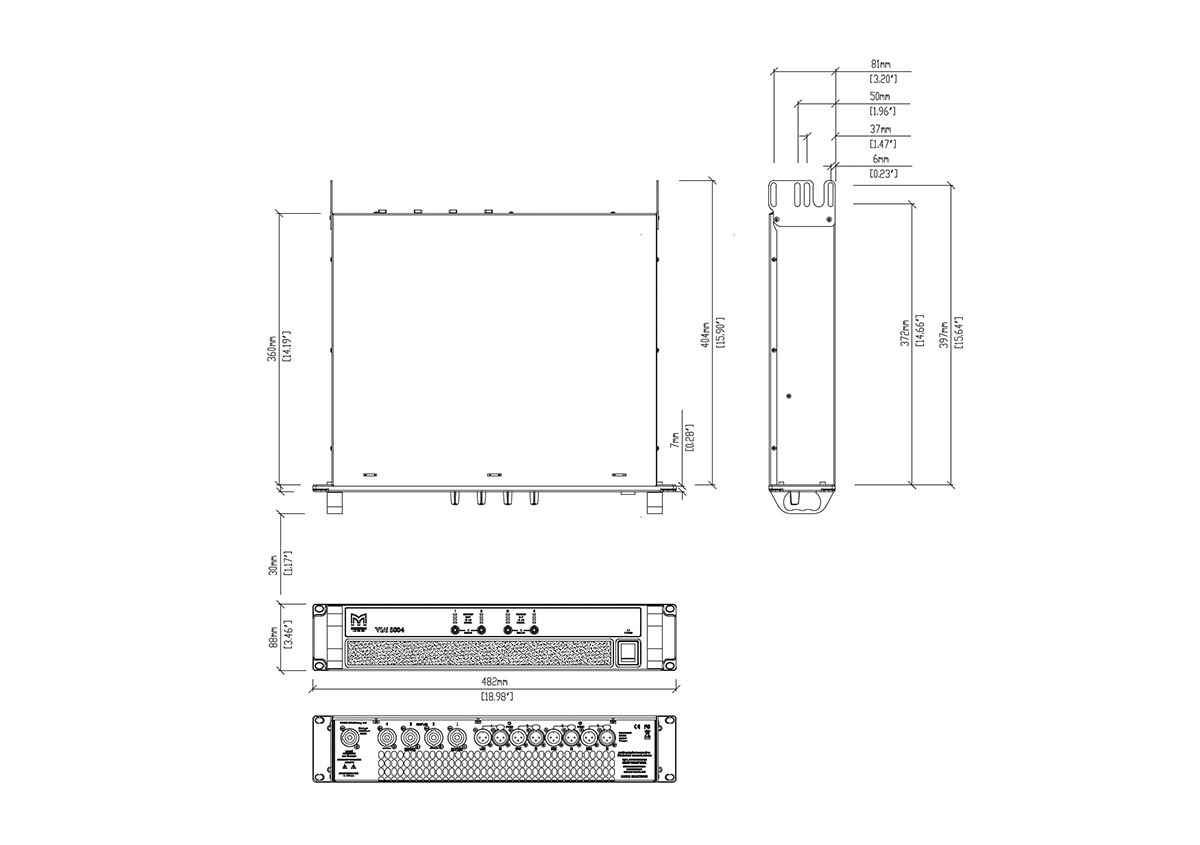

Technical Drawings for VIA5004

• DWG
• PDF

__________________________________________________________________________________________

USER GUIDE
ELECTRONICS BROCHURE
DATASHEET

___________________________________________________________________

All
information is Copyright. Martin Audio Ltd.
