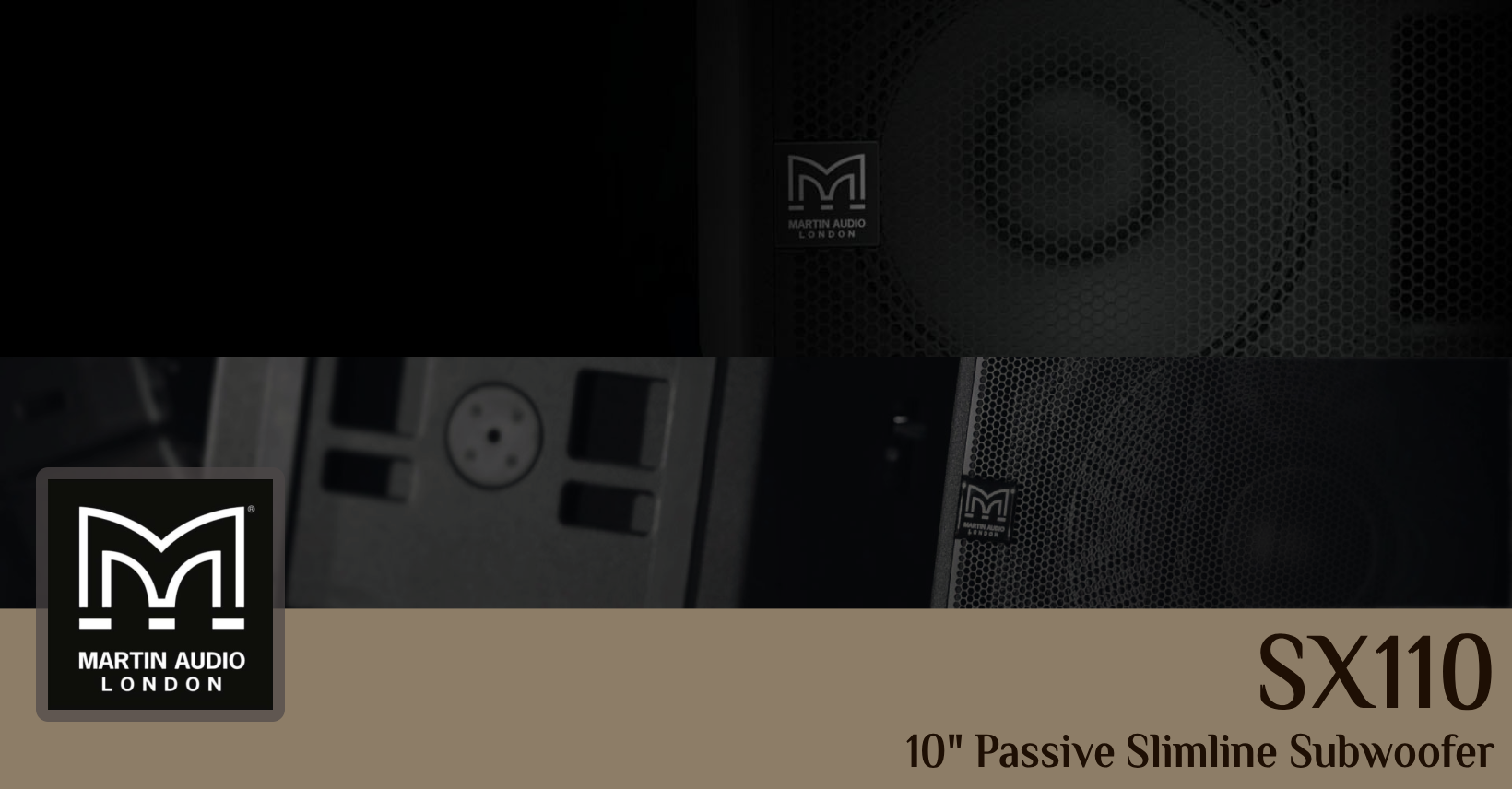

MARTIN AUDIO SX110B Ηχείο subwoofer 10 (ΤΕΜΑΧΙΟ)

Το SX110 είναι ένα subwoofer slimline (λεπτού προφίλ) σχεδιασμένο για εφαρμογές που απαιτούν αυξημένη ένταση και απόδοση χαμηλών συχνοτήτων σε ένα οπτικά διακριτικό περίβλημα. Το εξαιρετικά μικρό του μέγεθος το καθιστά ιδανικό για μόνιμες εγκαταστάσεις ήχου όπου ο χώρος είναι περιορισμένος, όπως κάτω από καθίσματα τύπου καναπέ (banquette).

Χαρακτηριστικά

• Slimline subwoofer άμεσης ακτινοβολίας1 x 10” (250mm) μεγάφωνο με πηνίο φωνής 2” (50mm)
• Μεγάλη οπή (port) για μειωμένο θόρυβο αέρα
• Διάτρητη ατσάλινη γρίλια
• Ονομαστική εμπέδηση 8Ω
• Σημεία ανάρτησης M8 (flying inserts)

Εφαρμογές

• Καταστήματα λιανικής
• Καφετέριες, μπαρ και εστιατόρια
• Μουσεία και χώροι λατρείας
• Γυμναστήρια
• Εκπαιδευτικά ιδρύματα
• Ξενοδοχεία και συνεδριακά κέντρα

____________________________________________________________________________

TYPE

• Slimline, direct radiating subwoofer

FREQUENCY RESPONSE

• 50Hz-150Hz ± 3dB,
• -10dB @ 42Hz

DRIVER

• 1 x 10” (250mm)/2” (50mm) voice coil, long excursion, ferrite magnet

RATED POWER

• 200 W AES, 800 W peak

RECOMMENDED AMPLIFIER

• VIA 2502

SENSITIVITY

• 97dB

MAXIMUM SPL

• 120 dB continuous, 126 dB peak, 132 dB peak with crest factor 4

NOMINAL IMPEDANCE

• 8Ω

DISPERSION (-6dB)

• Omnidirectional

CROSSOVER

• 80-120Hz active

ENCLOSURE

• Plywood

FINISH

• Black or white

PROTECTIVE GRILLE

• Perforated steel

CONNECTORS

• 2 x NL4 type

PIN CONNECTIONS (INPUT)

• +1, -1 Link through: +2, -2

PINS CONNECTIONS (LINK)

• +1, -1 Link through: +2, -2

FITTINGS

• 12 x M8 inserts

DIMENSIONS (INCL FEET)

• (W) 417mm x (H) 297mm x (D) 415mm
• (W) 16.4ins x (H) 11.7ins x (D) 16.3ins

WEIGHT

• 12kg (26.5lbs)

Martin Audio SX110

• Το ηχείο πρέπει να είναι ένα εξαιρετικά συμπαγές (ultra-compact) subwoofer, το οποίο αποτελείται από έναν οδηγό χαμηλών συχνοτήτων (transducer) 10 ιντσών, μεγάλης διαδρομής (long-excursion) και φόρτισης reflex (reflex-loaded).
• Η απόκριση συχνότητας στον άξονα (on-axis) πρέπει να είναι 50Hz-150Hz +/- 3dB και το ηχείο πρέπει να παράγει μέγιστη στάθμη ακουστικής πίεσης (SPL) 127dB peak, υπολογισμένη στο 1 μέτρο. Η διαχείριση ισχύος πρέπει να είναι 250W AES, 1000W peak. Η ονομαστική εμπέδηση πρέπει να είναι 8 ohms. Το πίσω πάνελ συνδέσεων πρέπει να είναι εξοπλισμένο με δύο συνδέσμους τύπου NL4 και το ηχείο πρέπει να λειτουργεί σε συνδυασμό με ειδικό ηλεκτρονικό ελεγκτή (controller) ή ενισχυτή.
• Το περίβλημα πρέπει να είναι κατασκευασμένο από κόντρα πλακέ (plywood) και εξοπλισμένο με υποδοχές με σπείρωμα M8 για σύνδεση σε εξαρτήματα ανάρτησης.
• Τα μεγάφωνα πρέπει να προστατεύονται από διάτρητη ατσάλινη γρίλια.
• Οι διαστάσεις (Π x Υ x Β) συμπεριλαμβανομένων των ποδιών πρέπει να είναι 417mm x 297mm x 415mm (16.4in x 11.7in x 16.3in).
• Το βάρος πρέπει να είναι 12kg (26.5lbs).
• Το ηχείο πρέπει να είναι το Martin Audio SX110.

_________________________________________________________________________________

Technical Drawings for Martin Audio SX110

DWG

PDF

3D SketchUp Models for Martin Audio SX110

SKP-BLACK

REVIT FILE

Revit File for SX Series Subwoofers

REVIT NOTES
________________________________________________________________
USER GUIDE

BROCHURE

DATASHEET

SETTINGS [V2.2]

______________________________________________________________

All information is Copyright. Martin Audio Ltd.
