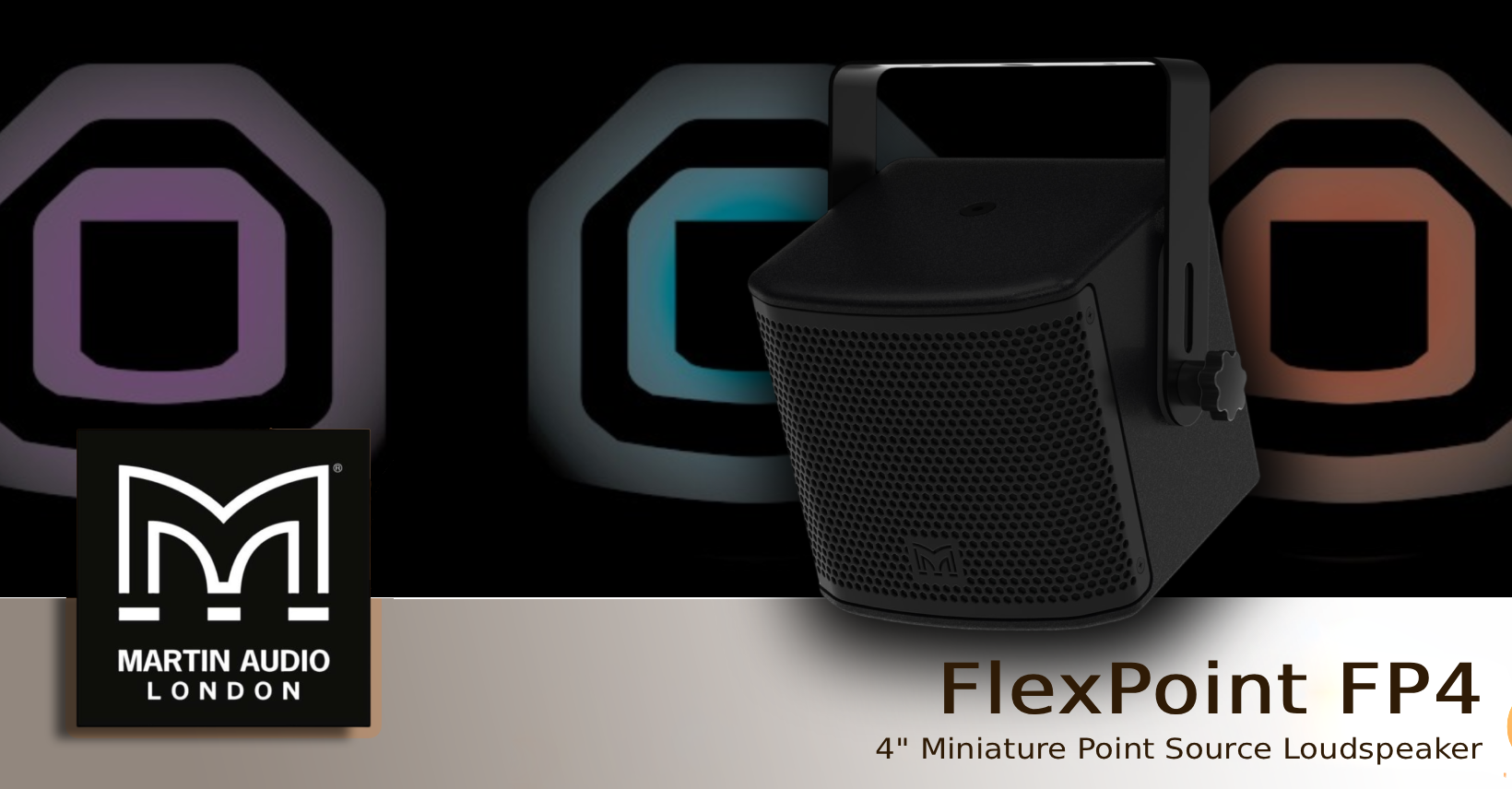

MARTIN AUDIO FP4 Ηχείο επίτοιχο 4

Το FP4 είναι ένα ηχείο σημειακής πηγής (point-source), σχεδιασμένο για κατανεμημένα συστήματα κοντινής εμβέλειας (short-throw) που απαιτούν κορυφαία ποιότητα ήχου από μια μικροσκοπική καμπίνα. Προσφέρει εξαιρετική ισχύ και απόδοση για το μέγεθότητά του και είναι ιδανικό για εγκαταστάσεις που απαιτούν τοπική κάλυψη (spot) και κάλυψη πλήρωσης (fill) όπου ο χώρος είναι περιορισμένος. Με ευρεία και ομαλή απόκριση συχνότητας, αναπαράγει τόσο την ομιλία όσο και τη μουσική χωρίς κόπο.

Χαρακτηριστικά

• Μικροσκοπικό, παθητικό ηχείο δύο δρόμων
• Υψηλή δυνατότητα απόδοσης ισχύος σε σχέση με το μέγεθός του
• Ομοαξονική διάταξη Σημειακής Πηγής (Coaxial Point Source)
• Ευρεία απόκριση συχνότητας για ποιοτική αναπαραγωγή ομιλίας και μουσικής
• Μεγάφωνο χαμηλών συχνοτήτων (LF) 4” (100mm) με πηνίο φωνής 1,25” (32mm)
• Μεγάφωνο υψηλών συχνοτήτων (HF) με διάφραγμα πολυμερούς 1” (25mm) και έξοδο 0,7” (18mm)
• Κωνική διασπορά 110°Λογισμικό τρισδιάστατης (3D) πρόβλεψης [DISPLAY 3]
• Τροφοδοτείται από ενισχυτές iKON ή VIA

Εφαρμογές

• Κάλυψη πλήρωσης (fill) και τοπική κάλυψη (spot) όπου ο χώρος είναι περιορισμένος
• Θέατρα και εκκλησίες που απαιτούν ελάχιστη οπτική παρέμβαση
• Κατανεμημένα συστήματα σε μπαρ και εστιατόρια
• Εγκαταστάσεις σε μουσεία και γκαλερί
• Χώροι καθηλωτικού ήχου (immersive sound spaces)
• Φορητές εταιρικές εκδηλώσεις AV (οπτικοακουστικών μέσων)

____________________________________________________________________________________________________________

PRODUCT NAME

• FP4

TYPE

• Coaxial passive 2-way

CROSSOVER FREQUENCY

• 2.6kHz

FREQUENCY RESPONSE - 4π (5)

• 142Hz - 18kHz
• ± 3dB, -10dB @103Hz with preset

DRIVERS

• LF: 4", 1.25" Voice coil, Ferrite Motor
• HF: 0.7" exit, 1" Voice coil, Coaxial HT polymer dome compression driver

SENSITIVITY (4V 1m free-field)

• 84dB

NOMINAL IMPEDANCE

• 16 Ohms

RATED POWER

• 60W AES, 240W peak

MAXIMUM SPL

• 102dB Cont, 108dB Peak (6dB)

DISPERSION (-6dB)

• 110° conical

CONNECTORS

• NL4MPXX speakons (pair), Pheonix terminal block 1725302

PIN CONNECTIONS (INPUT)

• 1+ / 1-

PIN CONNECTIONS (LINK)

• 1+/- and 2+/-

ENCLOSURE

• Durable birch plywood

FINISH

• Black hardwearing paint

GRILLE

• Steel grille with triple-layer polyester backing

FITTINGS

• 4 x M6 inserts, 1 x 3/8” (mic stand) fixing point

DIMENSIONS

• (W) 130mm, (H) 130mm, (D) 126mm (W) 5.1ins, (H) 5.1ins, (D) 5.0ins

WEIGHT

• 1.9kg (4.2lbs)

VOLUME

• 0.8L

FlexPoint FP4

• Το ηχείο πρέπει να είναι ένα παθητικό, ομοαξονικό σύστημα δύο δρόμων, το οποίο αποτελείται από ένα μεγάφωνο χαμηλών συχνοτήτων (woofer) 4” και ένα driver συμπίεσης θόλου με έξοδο 0,7” και πηνίο 1”. Πρέπει να λειτουργεί σε συνδυασμό με έναν αποκλειστικό ηλεκτρονικό επεξεργαστή (controller) ή τελικό ενισχυτή με ενσωματωμένο επεξεργαστή.
• Η διασπορά του ηχείου πρέπει να είναι 110° κωνική και η απόκριση συχνότητας στον άξονα πρέπει να είναι 142Hz-18kHz +/- 3dB. Η διαχείριση ισχύος του πρέπει να είναι 60W AES, 240W peak, και πρέπει να παράγει μέγιστη στάθμη ακουστικής πίεσης 108dB peak στο 1 μέτρο. Η ονομαστική εμπέδηση πρέπει να είναι 16 ohms.
• Το πίσω πάνελ συνδέσεων πρέπει να είναι εξοπλισμένο με δύο βύσματα τύπου NL4MP και ένα block ακροδεκτών Phoenix. Τα τμήματα χαμηλών και υψηλών συχνοτήτων πρέπει να διαχωρίζονται μέσω ενός εσωτερικού παθητικού δικτύου crossover στα 2,6kHz.
• Η καμπίνα πρέπει να είναι κατασκευασμένη από κόντρα πλακέ (plywood) και φινιρισμένη με ανάγλυφη βαφή υψηλής αντοχής. Πρέπει να ενσωματώνει υποδοχές με σπείρωμα για επιλογές στήριξης με βάση τύπου U (U-bracket), επιτόιχια βάση και βάση μικροφώνου. Το ομοαξονικό μεγάφωνο πρέπει να προστατεύεται από μια διάτρητη ατσάλινo σήτα με τριπλή εσωτερική επένδυση πολυεστέρα.
• Οι διαστάσεις (Π x Υ x Β) πρέπει να είναι 130mm x 130mm x 126mm (5.1in x 5.1in x 5.0in).
• Το βάρος πρέπει να είναι 1,9kg (4.2lbs).
• Το ηχείο πρέπει να είναι το Martin Audio FlexPoint FP4.

___________________________________________________________________________

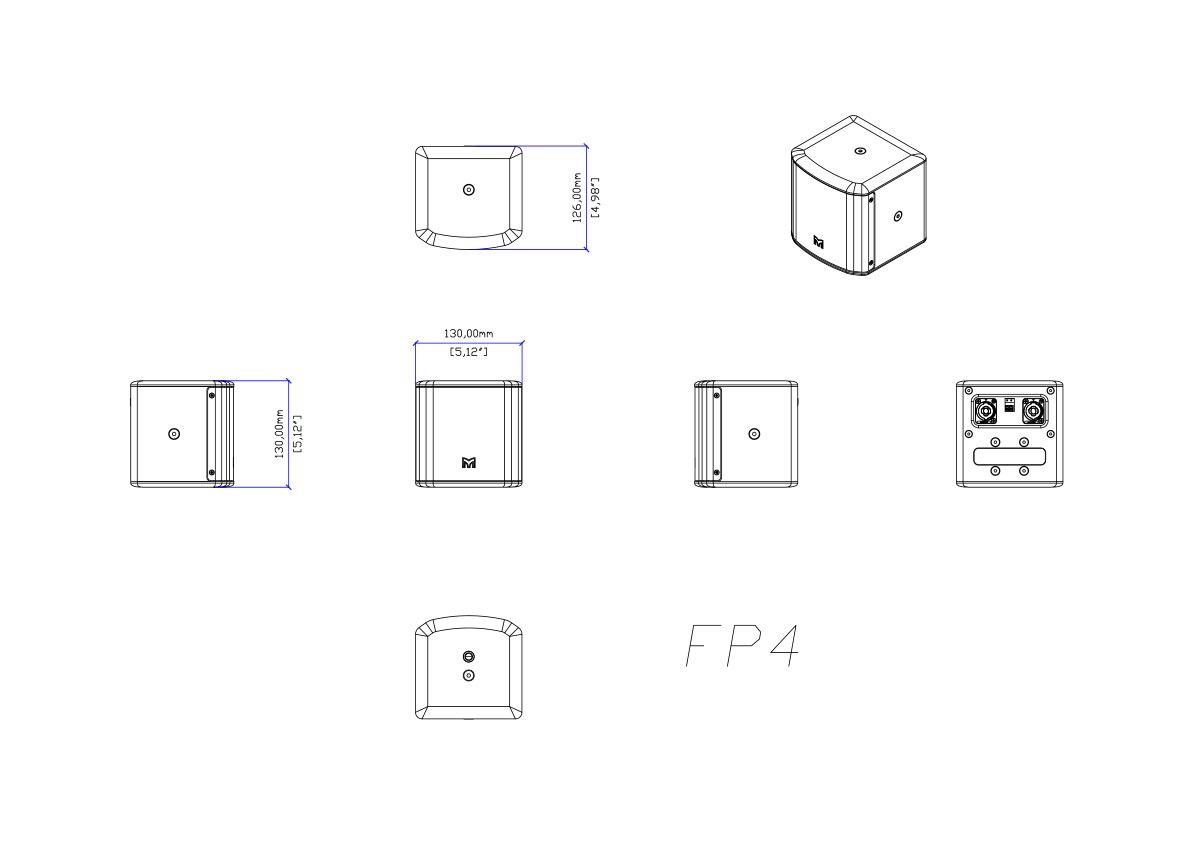

Technical Drawings for FP4

• DWG
• PDF


3D SketchUp Models for FP4

• SKP-BLACK
