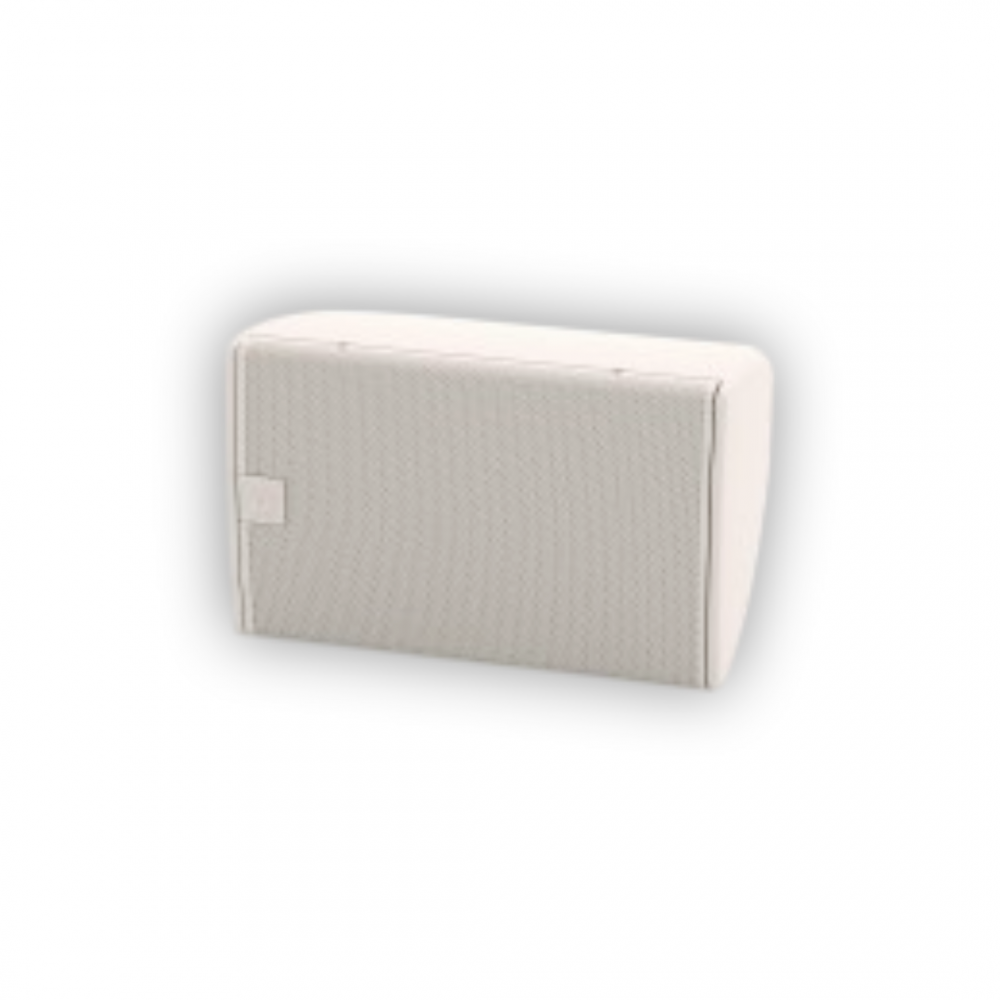

MARTIN AUDIO CDD8W-WR Ηχείο επίτοιχο 8

Το CDD8-WR είναι ένα ανθεκτικό στις καιρικές συνθήκες, εξαιρετικά συμπαγές παθητικό σύστημα ηχείων δύο δρόμων. Είναι κατάλληλο για εξωτερικές εφαρμογές όπου θα εκτίθεται σε μεταβαλλόμενες περιβαλλοντικές συνθήκες, αλλά προστατευμένο από την απευθείας έκθεση στα στοιχεία της φύσης. Διαθέτει ενσωματωμένο ομοαξονικό μεγάφωνο Διαφορικής Διασποράς 8” (200mm) LF / έξοδο 1” (25mm) HF, το οποίο μπορεί εύκολα να περιστραφεί για οριζόντιο ή κατακόρυφο προσανατολισμό, ανάλογα με τις σχεδιαστικές απαιτήσεις του χώρου. Το μικρό του μέγεθος δεν προδίδει την ικανότητα υψηλής στάθμης εξόδου που διαθέτει. Ως αυτόνομο ηχείο, έχει πλήθος εφαρμογών, ενώ μπορεί επίσης να ενσωματωθεί ως ηχείο συμπλήρωσης (infill) σε κατανεμημένα συστήματα που χρησιμοποιούν μεγαλύτερα μοντέλα CDD, όπως τα CDD12-WR και CDD15-WR.

Χαρακτηριστικά

• Εξαιρετικά συμπαγές παθητικό σύστημα δύο δρόμων CDD™
• Τεχνολογία Ομοαξονικής Διαφορικής Διασποράς (Coaxial Differential Dispersion™)
• Κομψό περίβλημα από σύνθετο υλικό UPM Formi
• Λειτουργία σε εξωτερικούς χώρους, όταν προστατεύεται από την απευθείας έκθεση στα στοιχεία της φύσης
• Θερμοκρασία λειτουργίας -20°C έως +70°C
• Ελεγχμένο περιβαλλοντικά ώστε να πληροί τις προδιαγραφές IP54
• Ομοαξονική μονάδα οδήγησης (μεγάφωνο) με δυνατότητα περιστροφής από τον χρήστη
• Επιλογές κατακόρυφης και οριζόντιας τοποθέτησης
• Πλέγμα ανθεκτικό στο νερό και στα σωματίδια, χωρίς βίδες
• Ονομαστική εμπέδηση 8Ω
• Διακριτικά, ανθεκτικά στις καιρικές συνθήκες παρελκόμενα τοποθέτησης
• Επιλογές στάνταρ χρώματος σε μαύρο ή λευκό

Εφαρμογές

• Εξωτερικοί χώροι εστιατορίων
• Μπαρ
• Χώροι ξενοδοχείων
• Συστήματα κοντινού πεδίου (Nearfield) σε εξωτερικά στάδια
• Συγκοινωνιακοί κόμβοι
• Χώροι υποδοχής/κοινόχρηστοι χώροι και θεματικά πάρκα

_______________________________________________________________________________________________

TYPE

• Ultra-Compact, Coaxial Differential Dispersion passive two-way system

FREQUENCY RESPONSE

• 70Hz-20kHz ± 3dB
• -10dB @ 55Hz

DRIVER

• LF: 8” (200mm)/2” (50mm) voice coil, long excursion, shared ferrite motor system with HF
• HF: 1” (25mm) exit/1.4” (38mm) voice coil, polyimide dome compression driver

RATED POWER

• 200W AES, 800W peak

SENSITIVITY

• 94dB

MAXIMUM SPL

• 117dB continuous, 123dB peak

NOMINAL IMPEDANCE

• 8Ω

DISPERSION (-6dB)

• 110°-80° horizontal, 60° vertical (user-rotatable)

CROSSOVER

• 2.3kHz passive

ENCLOSURE

• 14 litre, composite material

FINISH

• Black or white as standard

PROTECTIVE GRILLE

• Zinc plated mild steel with powder coated finish and weatherised backing

ENVIRONMENTAL

• Rated at IP54

CONNECTORS

• Low profile 13A push-lock, weatherproof input panel cover with cable gland

PIN CONNECTIONS

• Left to right: Input+, Input -, Link -, Link +

FITTINGS

• 6 x M6 inserts for wall/ceiling brackets

DIMENSIONS

• (W) 256mm x (H) 410mm x (D) 252mm
• (W) 10.1ins x (H) 16.1ins x (D) 9.9ins

WEIGHT

• 9.8kg (21.6lbs)

Martin Audio CDD8-WR

• Το ηχείο πρέπει να είναι ένα παθητικό σύστημα δύο δρόμων, το οποίο χρησιμοποιεί τεχνολογία Ομοαξονικής Διαφορικής Διασποράς (Coaxial Differential Dispersion). Τα μεγάφωνά του πρέπει να αποτελούνται από ένα μεγάφωνο χαμηλών συχνοτήτων (LF) 8 ιντσών, με φόρτιση reflex και κώνο ανθεκτικό στο νερό, καθώς και από ένα ομοαξονικά τοποθετημένο μεγάφωνο συμπίεσης υψηλών συχνοτήτων (HF) με έξοδο 1 ίντσας. Το μεγάφωνο HF πρέπει να φορτίζεται από έναν στατικό κυματοδηγό, ο οποίος ενσωματώνεται με κινητούς κυματοδηγούς που έχουν προστεθεί στον κώνο του μεγαφώνου χαμηλών συχνοτήτων, για να καθορίσουν τη γεωμετρία της κόρνας υψηλών συχνοτήτων.
• Η ομοαξονική μονάδα οδήγησης (μεγάφωνο) πρέπει να μπορεί να περιστραφεί από τον χρήστη, ώστε να επιτρέπει την κατακόρυφη ή οριζόντια λειτουργία, ανάλογα με τις απαιτήσεις της εφαρμογής. Η οριζόντια διασπορά πρέπει να μεταβάλλεται από 110° έως 80° και η κατακόρυφη διασπορά πρέπει να είναι 60°. Η απόκριση συχνότητας στον άξονα πρέπει να είναι 70Hz-20kHz +/- 3dB και το ηχείο πρέπει να παράγει μέγιστη στάθμη SPL 123dB peak, υπολογισμένη στο 1 μέτρο. Η διαχείριση ισχύος πρέπει να είναι 200W AES, 800W peak. Η ονομαστική εμπέδηση πρέπει να είναι 8 ohms.Το βύσμα εισόδου πρέπει να είναι χαμηλού προφίλ, τύπου push-lock 13A, με αδιάβροχο κάλυμμα που ενσωματώνει στυπιοθλίπτη καλωδίου (cable gland). Τα τμήματα χαμηλών και υψηλών συχνοτήτων πρέπει να διαχωρίζονται μέσω ενός εσωτερικού παθητικού δικτύου crossover στα 2.3kHz. Για βέλτιστη απόδοση, το ηχείο πρέπει να λειτουργεί σε συνδυασμό με έναν ειδικό ηλεκτρονικό ελεγκτή (controller).
• Το περίβλημα πρέπει να είναι κατασκευασμένο από άκαμπτο σύνθετο υλικό και να διαθέτει υποδοχές με σπείρωμα και βίδες από ανοξείδωτο χάλυβα για επίτοιχη τοποθέτηση και στήριξη σε οροφή. Τα μεγάφωνα πρέπει να προστατεύονται από ένα χαλύβδινο πλέγμα με ηλεκτροστατική βαφή πούδρας και επιψευδαργύρωση, με εσωτερική επένδυση Declon® και ένα δευτερεύον πλέγμα με υδρόφοβο πλέγμα (hydrophobic mesh). Το ηχείο πρέπει να πληροί την περιβαλλοντική πιστοποίηση κλάσης IP54.
• Οι διαστάσεις (Π x Υ x Β) πρέπει να είναι 256mm x 410mm x 252mm (10.1in x 16.1in x 9.9in).
• Το βάρος πρέπει να είναι 9.8kg (21.6lbs).Το ηχείο πρέπει να είναι το Martin Audio CDD8-WR.

________________________________________________________________________

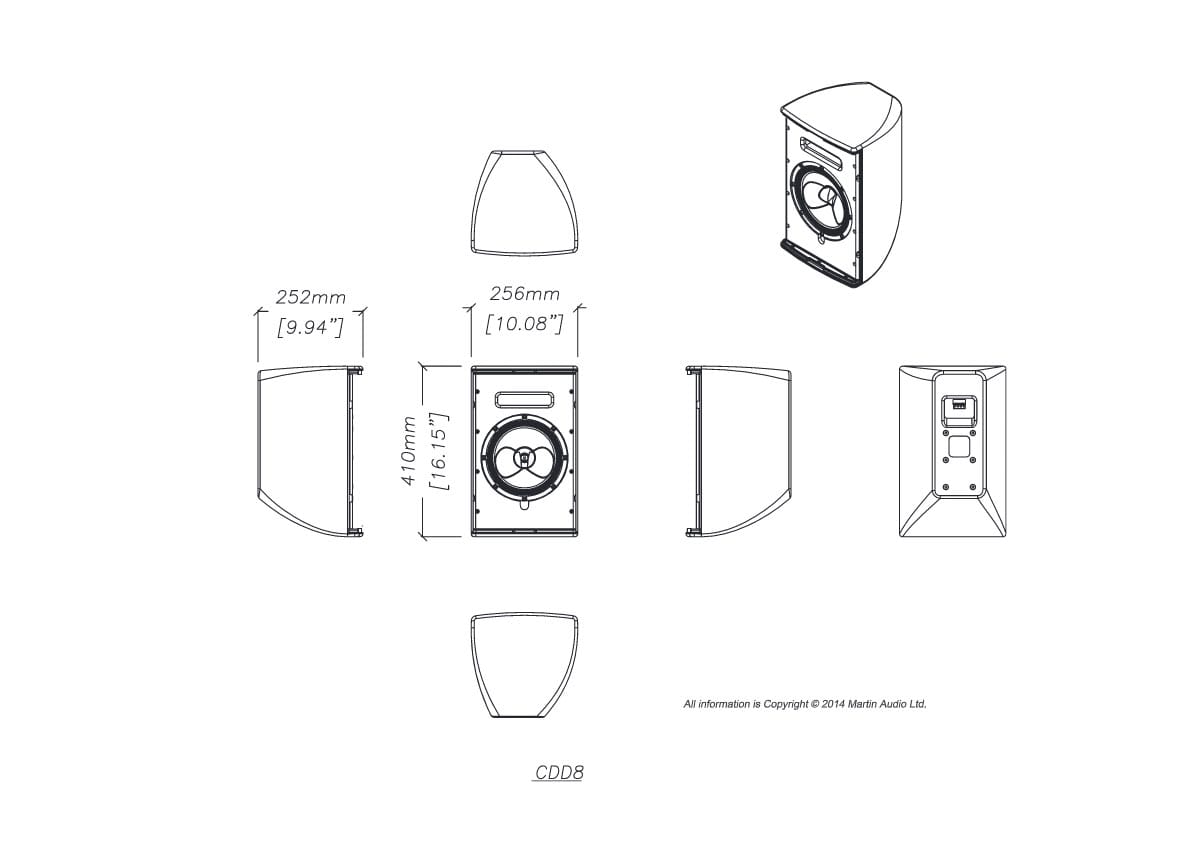

Technical Drawings for CDD8-WR
