JBL CBT 70J-1 ΗΧΟΣΤΗΛΗ 2 ΔΡΟΜΩΝ 500W 4 X5'' 8Ω 98dB

Χαρακτηριστικά

• Ασύμμετρη κάθετη κάλυψη: Στέλνει περισσότερο ήχο προς τις απομακρυσμένες περιοχές του χώρου, ώστε η ένταση του ήχου να είναι πιο ομοιόμορφη από μπροστά έως πίσω.

• Εξαρτήματα: Δεκαέξι τουίτερ (tweeters) μαλακού θόλου 25 mm (1 in) και τέσσερα ισχυρά προγράμματα οδήγησης χαμηλών συχνοτήτων (LF drivers) 125 mm (5 in), σε ομοαξονική διάταξη.

• Τεχνολογία Constant Beamwidth Technology™ (υπό έκδοση διπλώματος ευρεσιτεχνίας): Παρέχει σταθερή κατευθυντικότητα μέχρι τις υψηλότερες συχνότητες και μειώνει τις ανεπιθύμητες ακουστικές λοβώσεις (lobing) εκτός περιοχής κάλυψης.

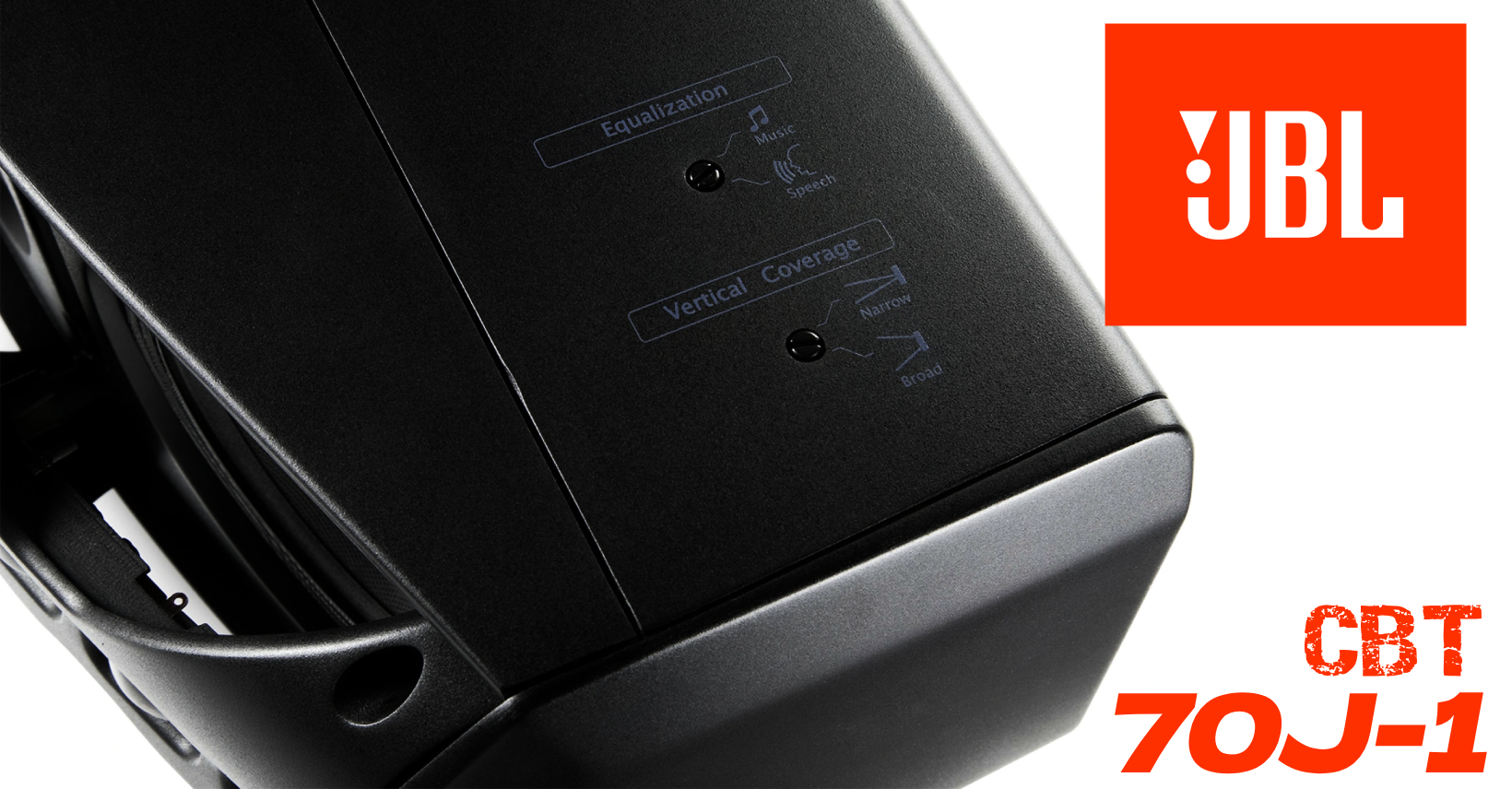

• Εναλλασσόμενη κάθετη κάλυψη: Δυνατότητα επιλογής μεταξύ 45° για κάλυψη μεσαίας εμβέλειας και 25° για εφαρμογές μεγάλης εμβέλειας.

• Εναλλασσόμενη τονικότητα (voicing): Παρέχει επίπεδη απόκριση στη λειτουργία μουσικής (music mode) ή ενίσχυση στις μεσαίες συχνότητες στη λειτουργία ομιλίας (speech mode).

• Δυναμική προστασία υπερφόρτωσης SonicGuard™: Για τις συσκευές υψηλών συχνοτήτων (HF).

• Περιλαμβάνεται βάση τοίχου: Με δυνατότητα περιστροφής (pan) και κλίσης (tilt).

_________________________________________________________________________________________________

Specifications

Drivers

• Four 130 mm (5 in) LF drivers Sixteen 25 mm (1 in) HF drivers

Frequency Range (-10dB)

• 60 Hz – 20 kHz

Coverage Angle

• Vertical: Switchable, Narrow Mode: 25° (±10°), Broad Mode: 45° (±10°), Horizontal: 150° (±20°)

Sensitivity

• Narrow: (speech mode) 98 dB (1 kHz - 8 kHz) (music mode) 93 dB (300 Hz - 18 kHz) Broad: (speech mode) 96 dB (1 kHz - 8 kHz) (music mode) 92 dB (300 Hz - 18 kHz)

Impedance

• 8 ohms;
• Min Imp: 4.0 ohms @ 1kHz, 5.4 ohms @ 225Hz

Power Capacity

• 500 W (2000 W peak), 2 hrs 350 W (1400 W peak), 100 hrs

Maximum SPL (1m)

• Narrow: (speech mode) 125 dB cont ave (131 peak) (music mode) 120 dB cont ave (126 peak) Broad: (speech mode) 123 dB cont ave (129 peak) (music mode) 119 dB cont ave (125 peak)

Low Frequency Drivers

• 4 pcs, 130 mm (5 in) drivers, dual magnet neodymium, 38 mm (1.5 in) voice coil, damped blended textile surround, coated diaphragm for moisture, UV, and salt resistance, shielded.

High Frequency Drivers

• 16 pcs, 25 mm (1 in) drivers, dual magnet neodymium, encased magnet and coated diaphragm for moisture, UV and salt resistance, shielded.

Enclosure

• Fiberglass reinforced ABS cabinet, painted aluminum grille

Outdoor Capability

• IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.

Color

• Black or white (-WH)

Insert Points

• 10 M6 swivel (pan)/tilt (16 mm deep) insert points on back panel.

Mounting

• Included swivel (pan)/tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously variable +/-15 degree tilt, as well as 5 degree fixed increment points. Ten threaded mounting points located on back panel of cabinet conform to industry standard rectangular 127 x 70 mm (5.0 x 2.75 in) pattern for OmniMount® 60.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.

Dimensions (H x W x D)

• 694 x 170 x 237 mm(27.4 x 6.7 x 9.3 in)

Net Weight

• 9.5 kg (21 lb)

Included Accessories

• Swivel (pan) / tilt wall bracket

Optional Accessories

• MTC-PC2 terminal panel coverMTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm heavy duty speaker stand MTC-CBT-FM2 flush-mount low-profile wall-mount bracket
